东莞市3000W双工位轮毂幅板激光焊接机

一、核心参数解析

1. 激光功率

• 3000W光纤激光器：适用于3-8mm碳钢/不锈钢轮毂幅板焊接，熔深约3-4mm（视材料与速度而定）。

• 可选脉冲/连续模式：连续激光适合高速焊接，脉冲模式适用于薄板或高精度焊缝。

2. 光束质量

• BPP≤2.0mm·mrad：高光束质量确保聚焦光斑直径≤50μm，提升能量密度，适合窄焊缝（0.1-0.3mm宽）。

3. 焊接速度

• 碳钢：1.5-3m/min（3mm板厚）；铝合金：需降低至0.8-1.5m/min（需搭配摆动头防气孔）。

4. 冷却系统

• 双循环水冷机：温度稳定性±1℃，确保激光器长时间工作不降功率。

二、关键配置建议

1. 激光器类型

• IPG/创鑫光纤激光器：优选单模光纤（如YLS-3000），电光转换效率＞30%，寿命10万小时。

2. 焊接头选型

• 高动态振镜焊接头（如Precitec YW50）：集成同轴视觉，实时跟踪轮毂焊缝轨迹，重复定位精度±0.03mm。

• 摆动功能：频率可调至500Hz，改善铝合金焊接熔池流动性。

3. 自动化集成

• 六轴机器人（如川崎、安川）：负载60kg，轨迹精度±0.06mm，搭配变位机实现多角度焊接。

• PLC控制系统：支持Modbus TCP协议，兼容MES系统追溯焊接参数。

三、轮毂焊接工艺要点

1. 材料适配

• 铝合金轮毂（A356-T6）：需先激光清洗（150W脉冲激光）去除氧化膜，焊接时氩气保护（纯度99.999%）。

• 不锈钢轮毂：采用氮气保护，抑制飞溅，焊缝银白色为佳。

2. 缺陷控制

• 气孔抑制：铝合金焊接推荐双光束技术（主光3000W+辅助光500W预热）。

• 裂纹预防：碳钢轮毂需预热至150-200℃（厚板工况）。

四、典型供应商对比

五、验收标准建议

1. 焊缝质量

• 符合ISO 13919-1 B级标准，X射线检测气孔率＜1%。

• 拉伸强度≥母材90%（铝合金轮毂需达到250MPa以上）。

2. 稳定性测试

• 连续8小时焊接，功率波动＜±2%，废品率≤0.5%。

六、扩展应用

该设备稍加改造可适用于：

• 电池托盘焊接（铝合金叠焊，密封性要求高）

• 传动轴焊接（深熔焊，熔深需达8mm）

•

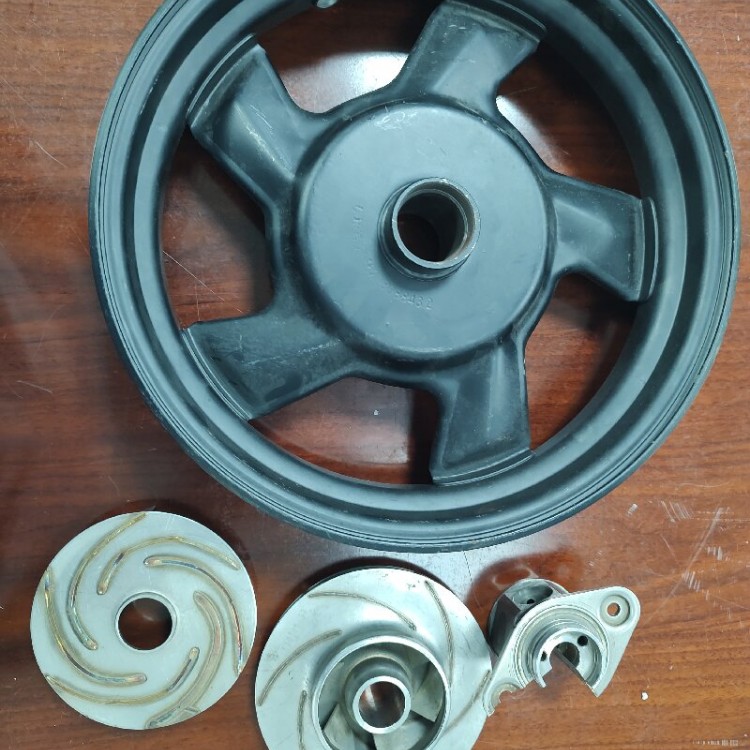

• 产品展示：

•

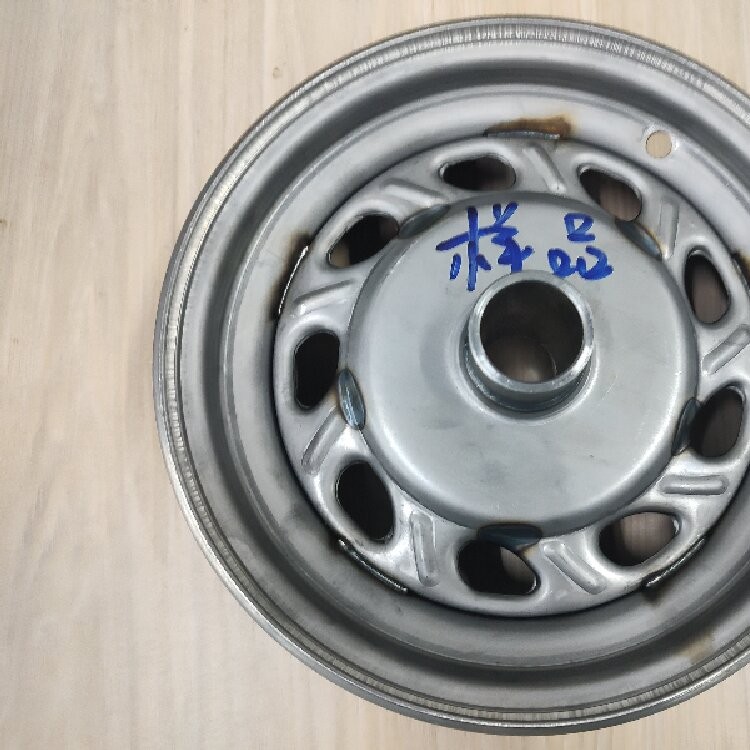

• 样品展示：

•

•
