一、概述

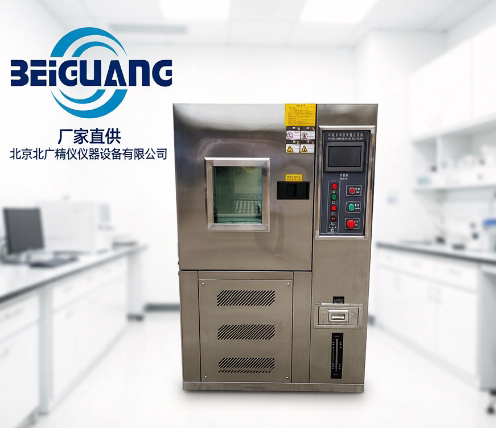

恒温恒湿试验箱是模拟自然环境中的温度和湿度条件，对各类产品或材料进行可靠性试验的重要设备，广泛应用于电子、电器、通讯、汽车、化工、航空航天等领域。通过对样品施加可控制的高低温交变和湿热条件，可以检验产品或材料在不同温湿度环境下的性能稳定性和耐久性，为产品质量控制和可靠性评估提供数据依据。工业恒温恒湿测试箱BG-1000L正是这样一款面向工业检测需求的大型环境试验设备。
工业恒温恒湿测试箱BG-1000L采用可程式设计，控制器支持程序方式与定值方式运行，能够按照预设的温湿度曲线自动完成高低温交变和湿热循环试验。该设备标称内容积为1000升，内箱空间宽1000毫米、深1000毫米、高1000毫米，可容纳体积较大的试样进行测试。设备温度范围为0摄氏度至150摄氏度，湿度范围为20%至98%，能够覆盖常见的温湿度试验需求，适用于材料老化试验、产品可靠性验证以及零部件性能检测等多种场合。
本文以工业恒温恒湿测试箱BG-1000L为对象，围绕其设计依据、结构组成、温湿度控制原理、制冷系统、电气控制系统、性能参数、使用条件、安全保护、操作方法、应用领域以及维护服务等内容展开介绍，供相关技术人员在设备选型、使用与维护时参考。
在产品质量检验体系中，环境试验是评价产品在储存、运输和使用过程中环境适应能力的重要环节。恒温恒湿试验箱通过模拟可控的温度和湿度条件，帮助使用单位在产品投放市场前发现潜在的质量隐患，从而提升产品的可靠性和市场竞争力。
二、设计依据与适用标准
工业恒温恒湿测试箱BG-1000L的技术性能依据相关国家标准进行设计和检验。设备测试方法遵循GB/T 5170.2-2008《电工电子产品环境试验设备检验方法 温度试验设备》，温湿度控制能力与精度指标以此为依据进行评定。
在试验方法方面，设备可满足多项环境试验标准的要求，包括GB/T 2423.1-2008(IEC 60068-2-1:2007)低温试验方法、GB/T 2423.2-2008(IEC 60068-2-2:2007)高温试验方法、GB/T 2423.3-2006(IEC 60068-2-78:2007)恒定湿热试验方法以及GB/T 2423.4-2008(IEC 60068-2-30:2005)交变湿热试验方法等，同时兼顾GJB 150.3-1986高温试验、GJB 150.4-1986低温试验以及GJB 150.9-1986湿热试验等标准的相关要求。
采用上述标准和试验方法，能够保证设备在不同行业、不同试验要求下提供稳定可靠的温湿度环境，使试验结果具有较好的可比性与参考价值，为产品的质量检验和环境适应性评价提供规范依据。
环境试验设备的性能直接影响试验结果的有效性，选择符合标准要求的设备，并按照规定的条件开展试验，是保证产品环境适应性评价结论可靠的重要前提。BG-1000L的设计与检验以相关标准为依据，为使用单位提供了规范的检测基础。
不同行业对温湿度试验的要求不尽相同，部分行业还采用湿热、盐雾、低气压等复合环境试验方法。使用单位可根据具体产品的标准和试验大纲，选择相应的试验项目和条件，必要时与设备厂商沟通确认设备的适用性。
三、结构与箱体组成
工业恒温恒湿测试箱BG-1000L采用整体式结构设计，主要由箱体、保温围护结构、空气调节通道、门、控制面板、机械室和配电控制柜等部分组成。
在保温围护方面，设备外壁采用优质沙面不锈钢板，内壁采用优质镜面不锈钢板，既保证了外观的整洁美观，又便于内壁的清洁维护。密封条采用可耐高低温范围较宽的材料，寿命可达10年。箱体保温材料采用硬质聚氨酯泡沫加玻璃纤维，具有良好的保温隔热性能，有助于降低能耗并维持箱内温湿度稳定。
空气调节通道配备多翼离心式循环风扇，叶片采用耐高低温的铝合金材料制成，以强化强制对流效果，保证箱内温湿度的均匀性。设备采用水平扩散、垂直热交换的弧形循环送风方式，并设置可调式侧吹出风口和护网回风口，使气流在箱内分布均匀。
设备标准配置包括透明电热膜中空钢化玻璃观察窗1个、位于箱体左侧的引线孔、门上室内照明灯、4个移动脚轮以及不锈钢样品架。样品架共1层，配有4个挂钩，单层均布承重25千克，箱内样品累计总承载不超过100千克。
设备采用单开铰链门，配有观察窗、照明灯以及窗框门框防凝露电热装置，方便操作人员在试验过程中观察箱内样品状态。控制面板位于设备右侧，集成控制器显示屏、电源开关及状态指示灯。机械室布置制冷机组、接水盘、排水孔、冷凝风机、冷凝器进风口和补给水箱等部件，配电控制柜内安装IO板、变压器、各类继电器、交流接触器、热继电器、保险丝和空气开关等电气元件。
观察窗采用透明电热膜中空钢化玻璃，配合窗框门框防凝露电热装置，能够在低温高湿试验时保持观察窗清晰，便于观察样品状态。引线孔直径为50毫米，位于箱体左侧，方便外部传感器或电源线接入箱内进行带电或带信号试验。
四、温湿度控制原理
工业恒温恒湿测试箱BG-1000L的温度控制采用BTC平衡调温控制方式，配合DCC智能冷量控制和DEC智能电气控制，通过加热与制冷系统的协调工作，使箱内温度稳定在设定值附近。
对于温湿度试验，设备采用BTHC平衡调温调湿控制方式，在调节温度的同时，通过加湿系统向箱内补充水分，调节箱内湿度，使其稳定在设定的湿度范围。控制方式结合抗积分饱和PID算法，能够对温湿度进行较精确的调节，减少过冲和波动。
设备加热器采用镍铬合金电热丝式加热器，控制方式为无触点等周期脉冲调宽，通过固态继电器SSR进行通断控制，功率为12千瓦。加湿器采用外置可拆卸锅炉加湿方法，配有不锈钢铠装加热器，功率为2.5千瓦，并设有水位控制装置、加热器防干烧装置、沉淀物收集装置和液位观察窗。
控制器通过温湿度传感器采集箱内实时数据。温度传感器采用PT100白金热电阻，湿度采用干湿球温度计法测量。控制器根据设定值与实测值的偏差，自动调节加热、制冷、加湿等执行机构的工作状态，使箱内温湿度逐步接近并稳定在设定目标。
通过控制器编制的温湿度交变程序，设备能够按照设定的升降温速率、保温时间和湿度变化曲线自动运行，模拟产品在实际使用中可能经历的高低温循环和湿热交变环境，为产品的环境适应性评估提供贴近实际的条件。
五、制冷系统
工业恒温恒湿测试箱BG-1000L的制冷系统采用二级压缩工作方式，配备全封闭低噪音转子式压缩机，以保证在较低温度范围内获得稳定的制冷效果。
制冷系统的主要部件包括蒸发器、冷凝器、节流装置和板式热交换器等。蒸发器采用翅片管式换热器，兼作除湿器使用；冷凝器采用风冷式翅片管式换热器；节流装置采用膨胀阀加毛细管的方式；复叠式制冷系统采用不锈钢钎焊板式换热器。
制冷机控制方式较为智能，控制系统能够根据试验条件自动调节制冷机运行在节能工况，蒸发器制冷量由控制系统驱动电磁阀进行切换。系统使用制冷剂，两者臭氧耗损指数均为0，用于复叠式制冷系统，在满足制冷需求的同时兼顾环保要求。
二级压缩与复叠式制冷相结合的方式，使设备在较宽的温度范围内都能获得稳定的制冷能力。全封闭低噪音转子式压缩机运行时噪声较低，配合智能节能控制，有助于降低设备长期运行的电能消耗。
六、电气控制系统
工业恒温恒湿测试箱BG-1000L的电气控制系统以TEMI880控制器为核心，控制器配备5英寸触摸显示屏，支持中英文菜单自由选择，采用触摸屏方式进行输入，操作直观方便。
控制器支持程序方式和定值方式两种运行模式。程序方式下，用户可以编制多达10组程序，每组多达120段，循环数可无限设置，能够满足复杂温湿度交变试验的需要。定值方式下，用户可以直接设定目标温度和湿度，设备自动维持该条件运行。
控制器的设定范围根据设备的温度工作范围自动调整，分辨率方面，温度分辨率为0.1摄氏度，时间为1分钟，湿度分辨率为0.1%RH。温度输入采用PT100白金热电阻。
控制器具有曲线记录功能，内置带电池保护的RAM，能够保存设备的设定值、采样值及采样时刻时间，当采样周期为60秒时，记录时间可达180天，为试验数据的追溯和分析提供了便利。
控制器还具备多项附属功能，包括故障报警及原因处理提示功能、断电保护功能、上下限温度保护功能、日历定时功能和自诊断功能，提升了设备的可靠性和使用安全性。
触摸屏界面直观，操作人员可快速完成参数设置、程序编辑和运行监控。设备支持实时显示当前温度、湿度与设定值，使试验状态一目了然，便于操作人员及时掌握试验进展。
七、加湿与供水系统
对于湿热型工业恒温恒湿测试箱BG-1000L，加湿与供水系统是保证湿度控制能力的重要部分。设备采用水泵提升的供水方式，供水装置位于设备正面，采用抽屉式水箱设计，方便装水和清洁。
储水箱容积为50升，采用手提式设计，可拆卸清洗。水箱设有高低水位指示，方便操作人员掌握水量情况。供水采用高效电磁挤压水泵，可连续运转较长时间。系统配备高低温双水位电子液位开关，可防止误动作，并设有缺水空焚超温保护、超低水位保护和供水超时保护，确保设备在运行过程中的安全。
湿热系统对供水水质有一定要求，供水水质电阻率应不小于500欧姆米，以保证加湿系统的正常运行和蒸汽质量。
加湿系统运行过程中，水箱水质的稳定有助于保证湿度传感器的测量精度和蒸汽质量。使用单位应定期更换或补充符合要求的水源，并清理沉淀物收集装置，保持加湿系统的清洁与畅通。
八、性能参数
工业恒温恒湿测试箱BG-1000L的主要性能参数如下，各项参数以设备出厂检验数据为准：
标称内容积 1000L
内箱尺寸 宽1000mm×深1000mm×高1000mm
外型尺寸约 宽1450mm×深1300mm×高2100mm
重量 350KG
电源 380V 13KW
测试环境条件 环境温度为+5~+28℃、相对湿度≤85%、试验箱内无试样条件下
测试方法 GB/T 5170.2-2008 温度试验设备
温度范围 0℃~+150℃
湿度范围 20%---98% 湿度 温度（25至85度可做湿度）
温度波动度 ≤0.5℃（注：如按GB/T5170.2-1996表示，波动度为≤±0.25℃）
温度偏差 ±2℃
温度精度 ±0.5℃
温度均匀度 小于等于±2℃
升温时间 3℃/min（平均升温速率）
降温时间 1℃/min（平均降温速率）
湿度范围（仅湿热型）（20～98）%RH（参照温湿度可控制范围图，无有源湿、热负载）
相对湿度偏差（仅湿热型）±2.0%RH
九、技术指标解析
为便于理解上述性能参数，下面对其中部分指标作简要说明。温度范围覆盖0摄氏度至150摄氏度，能够满足常见的高低温试验要求。湿度范围为20%至98%，在温度25至85摄氏度的区间内可进行湿度控制，覆盖了多数湿热试验的需求。
在温度性能方面，温度波动度不超过0.5摄氏度，温度偏差为正负2摄氏度，温度精度为正负0.5摄氏度，温度均匀度小于等于正负2摄氏度，这些指标共同反映了设备在维持箱内温度稳定性和均匀性方面的能力。
在升降温速率方面，设备平均升温速率为每分钟3摄氏度，平均降温速率为每分钟1摄氏度，较快的升降温能力有助于缩短试验周期，提高试验效率。
在湿度性能方面，设备相对湿度偏差为正负2.0%RH，能够在设定范围内维持较稳定的湿度环境。湿度控制能力与温湿度可控制范围相关，在无有源湿热负载的条件下，设备可建立的温湿度组合覆盖常用的湿热试验区间。
设备标称内容积为1000升，内箱尺寸宽1000毫米、深1000毫米、高1000毫米，可容纳较大尺寸的样品。外型尺寸约宽1450毫米、深1300毫米、高2100毫米，设备总重量为350千克，电源为380伏、功率13千瓦，安装时需为设备预留相应的空间和供电条件。
需要说明的是，上述性能指标是在规定的测试环境条件下得出的，即环境温度为5至28摄氏度、相对湿度不超过85%、试验箱内无试样的条件下。实际试验中，样品自身的热负荷和湿负荷会对箱内环境产生一定影响，试验结果应结合具体条件综合判断。
十、使用条件与环境要求
工业恒温恒湿测试箱BG-1000L的正常使用需要满足一定的环境条件。设备安装场地应地面平整、通风良好，周围无强烈振动、无强电磁场影响、无易燃易爆腐蚀性物质和粉尘，并留有适当的使用及维护空间。
设备工作环境条件为温度5摄氏度至35摄氏度，相对湿度不超过85%，气压86千帕至106千帕。超出上述环境条件使用时，可能会影响设备的温湿度控制精度和运行稳定性。
设备整体运输、整体安装，安装时应按照要求预留维护空间，以保证冷凝风机散热和维修操作的需要。对于配有纯水机的湿热型设备，还要求自来水流量等条件满足相应标准，以保证供水系统的正常工作。
安装时，设备四周应预留足够的使用及维护空间，以保证操作、检修和通风散热的需要。设备底部安装活动脚轮，便于在场地内移动和调整位置，但长期固定使用时应注意地面承重满足要求。
十一、安全保护装置
工业恒温恒湿测试箱BG-1000L配备较为周全的安全保护装置，从制冷系统、加湿系统、试验箱和其他方面对设备运行进行保护。
在制冷系统方面，设有压缩机过热、压缩机过流、压缩机超压和冷凝风机过热等保护。在加湿系统方面，设有加湿热管干烧、水位异常和供水超时等保护，防止加湿系统在异常状态下运行。
在试验箱方面，设有可调式超温保护、空气调节通道极限超温和风机电机过热保护。此外，设备还提供总电源相序和缺相保护、过载及短路保护，从多个层面保障设备和样品的安全。
周全的安全保护装置是保证恒温恒湿试验箱安全运行的重要基础。当设备在运行中出现异常情况时，相应保护功能能够及时动作，切断相关回路或发出提示，防止故障扩大，保护设备和样品的安全。
十二、操作方法流程
工业恒温恒湿测试箱BG-1000L的操作较为简便。使用前，应检查设备及配套部件是否完好，确认电源连接正确，水箱水量充足，并准备好需要试验的样品。
试验前，根据试验要求选择程序方式或定值方式，通过触摸屏设置目标温度和湿度，或编制所需的温湿度交变程序。设置完成后，将样品放入箱内样品架，关闭箱门，启动设备，设备即按设定程序自动运行。
试验过程中，可通过观察窗和显示屏了解箱内温湿度状态和试验进程。试验结束后，设备自动停止并保存数据，操作人员可通过曲线记录功能查看和分析温湿度变化过程，并按规定对样品进行后续检验。
在操作过程中，操作人员应注意遵守安全规程，试验前确认样品属于允许试验的物质范围，易燃易爆、腐蚀性、生物性、放射性及剧毒物质等不得放入箱内试验或储存，以免发生安全事故。
十三、典型应用领域
工业恒温恒湿测试箱BG-1000L可广泛应用于电子、电器、通讯、汽车、化工、新材料、航空航天等领域的可靠性试验和质量检验工作。电子产品、电器元器件的耐温耐湿性能测试，是设备的主要应用方向之一。
在材料领域，橡塑材料、涂料、复合材料等在高低温交变和湿热条件下的老化试验，能够为材料的选用和产品设计提供数据支持。在汽车行业，零部件在温湿度环境下的耐久性验证，有助于提高产品的可靠性和使用寿命。
总体而言，凡是需要对产品或材料在温度、湿度环境下进行性能验证、可靠性试验和质量检验的单位，都可以根据自身需要配置此类设备，以支撑产品质量控制与环境适应性评价工作。
此外，产品质量检验机构、计量检测单位和科研院校也常配备此类设备，用于开展产品型式试验、环境适应性研究和教学实验，为产品的设计验证和标准符合性评价提供试验条件。
十四、选购与配置注意事项
在选购恒温恒湿试验箱时，使用单位应结合自身的试验任务和样品情况进行考虑。应重点关注温度范围和湿度范围是否覆盖所需的试验条件，温度均匀度、波动度、偏差等指标是否满足标准要求，以及升温降温速率是否符合试验周期的需要。
设备容积的大小应与样品的数量和尺寸相匹配，1000升的容积适合体积较大或批量较多的样品测试。同时应考察控制器的程序编辑能力、曲线记录功能、安全保护配置以及配套的加湿供水系统是否齐全。
安装时还应注意现场条件是否满足设备对供电、场地、通风和空间的要求，并了解设备厂商提供的售后服务与技术支持情况，以保证设备长期稳定运行。
市场上恒温恒湿试验箱规格较多，使用单位在比较不同型号时，应关注设备是否满足目标试验标准、控制精度、均匀度、可靠性以及长期运行的稳定性等因素，结合预算和实际需求作出合理选择，避免盲目追求高配而增加不必要的投入。
十五、日常维护与售后服务
为保证工业恒温恒湿测试箱BG-1000L长期稳定运行，日常维护与保养十分重要。应定期检查水箱水量和供水水质，及时补充纯净水，防止加湿系统缺水运行。
试验结束后，应及时清理箱内残留的试样和杂物，保持内壁和空气调节通道的清洁，检查密封条是否完好，防止凝露和渗漏。对于制冷系统、加热器、循环风机等关键部件，应按照要求定期检查其工作状态。
设备一般提供自产品发货之日起一年内的免费保修服务，并负责终生维修服务。在保修期内，因产品本身质量引起的故障可免费维修；出现问题时可及时联系厂商，由专业维修人员上门处理。厂商通常还提供长期的产品使用、维护咨询和技术咨询服务，帮助使用单位充分发挥设备的作用。
使用单位还应注意对操作人员进行必要的培训，使其掌握设备的基本操作、常见故障判断和日常维护方法。同时建立设备使用和维护台账，记录每次试验的时间、条件、样品和维护情况，便于设备状态的跟踪与追溯。
