一、概述

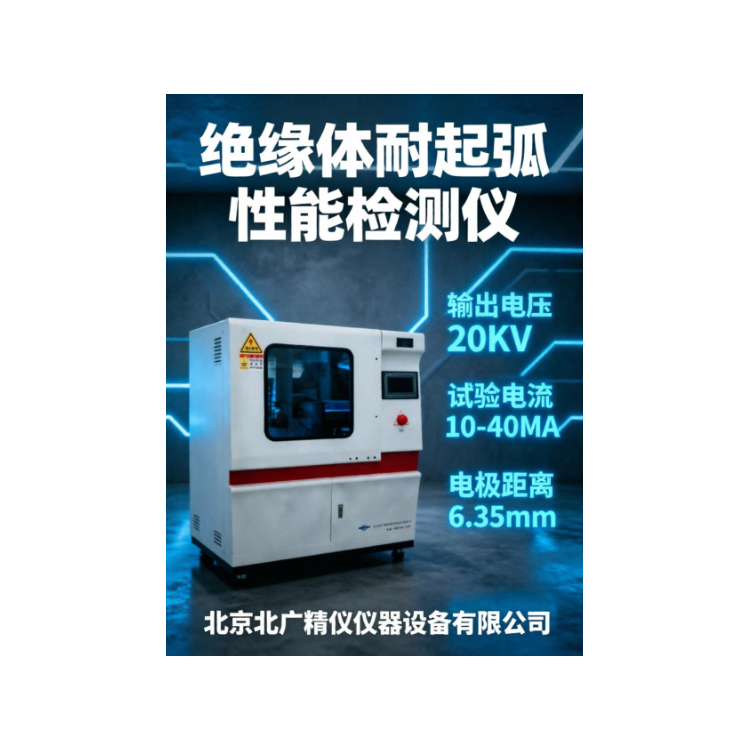

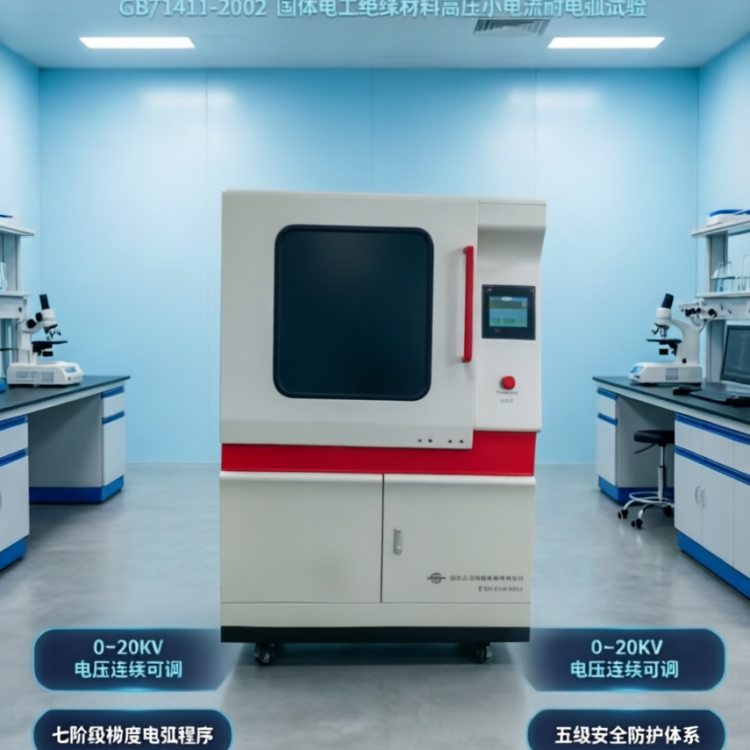

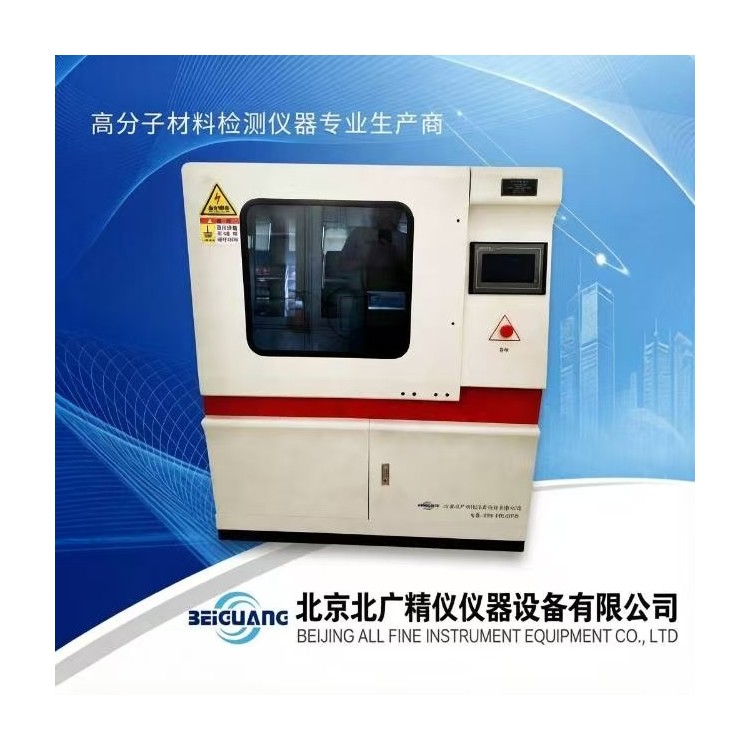

耐高压电弧放电试验机BDH-20KV是一台面向固体电工绝缘材料耐电弧性能评定的专用试验设备。设备通过施加高压小电流的间歇电弧，模拟绝缘材料在实际工况中可能承受的电弧作用，进而对其耐电弧性能作出定量评定。该设备采用触摸屏操作界面，试验过程自动化程度较高，试验数据清晰直观，可满足科研院所、检测机构以及电工、电器、家用电器等行业对绝缘材料耐电弧性能检测的需要。

作为材料电学性能检测体系中的重要环节，耐电弧试验为绝缘材料的选型与验收提供直接依据。设备在电极配置、电流控制与电压输出等方面的设计，使试验条件能够稳定复现，试验人员可依据标准程序完成从试样准备、参数设置到结果记录的完整试验流程，获得可供比较的耐电弧性能数据。

耐电弧性能是绝缘材料的一项基础电学指标，反映材料在电弧作用下抵抗表面烧蚀、炭化并形成导电通路的能力。对于电机、电器以及家用电器等长期带电运行的设备而言，绝缘材料的耐电弧性能直接关系到设备运行的安全性与使用寿命。因此，在生产与验收环节对绝缘材料开展规范的耐电弧试验，是保障产品质量与使用安全的重要手段。

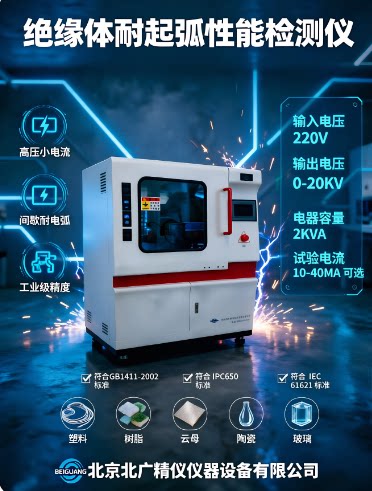

BDH-20KV耐高压电弧放电试验机输出电压在交流0至20千伏范围内连续可调，电器容量为2千伏安，支持间歇电弧与连续电弧两种试验方式，试验电流可在10毫安、20毫安、30毫安、40毫安四档中选择。设备适用于塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等多种固体绝缘介质的耐电弧性能测试，应用范围覆盖电工用塑料、树脂胶、绝缘漆等典型绝缘材料。

耐电弧性能的评定结果以试样在标准试验条件下被电弧破坏所需的累计时间或相应的等级来表示。试验时间越长，说明材料耐受电弧作用的能力越强，耐电弧性能越好。BDH-20KV通过规范的试验程序，使不同材料、不同批次之间的耐电弧性能数据具有可比性，为用户在产品选型、质量检验与研发改进过程中提供客观依据。设备的触摸屏界面与自动控制功能，也降低了试验对操作经验的依赖，使试验过程清晰可控、便于记录与追溯。

从使用体验来看，BDH-20KV将试验参数的设置、试验过程的监控以及安全保护的功能集成于触摸屏控制界面，操作逻辑较为清晰。设备在出厂前经过调试与校验，各参数指标满足设计要求，用户按说明书完成安装后即可投入使用。对于检测机构、生产企业的实验室而言，该设备能够与现有的检测流程和质量管理体系衔接，为绝缘材料耐电弧性能的日常检验提供稳定支撑。

二、耐电弧试验的技术背景与应用价值

在电气设备的实际运行环境中，导体接触不良、开关分合、电刷换向、放电间隙异常等情形都可能产生电弧。电弧在短时间内具有较高的能量密度，会对绝缘材料的表面造成烧蚀与炭化。若绝缘材料耐电弧性能不足，表面一旦形成导电通路，就可能引发漏电、短路甚至火灾等安全事故。因此，在材料选型、产品设计以及出厂检验等环节，准确评定绝缘材料的耐电弧性能具有突出的工程价值。

耐电弧试验正是针对上述需求形成的一种标准化试验方法。试验的基本思路是，在规定的电极配置与试验条件下，对试样施加逐渐增强的电流并形成电弧，观察试样表面发生烧蚀、炭化以及形成导电通路的整个过程，从而对材料的耐电弧等级作出评定。通过这一方法获得的试验结果，可以帮助工程师在多种候选材料之间进行性能比较，也为绝缘材料的改进与选用提供数据支撑。

在实际工程应用中，耐电弧试验数据的价值体现在多个方面。其一，可用于电工产品设计阶段的材料筛选，帮助设计师选择耐电弧性能适当的绝缘材料；其二，可用于产品质量的出厂检验，确保批量生产的绝缘制品符合相应的技术要求；其三，可用于材料研发过程中的性能评价，为新型绝缘材料的配方调整与工艺优化提供客观依据。正因为如此，耐电弧试验在电工、电子、家电、汽车、轨道交通等众多领域得到了普遍应用。

耐高压电弧放电试验机BDH-20KV正是为满足上述试验需求而设计。设备能够按照标准要求稳定输出高压小电流电弧，试验过程受控、可重复，能够为不同材料的耐电弧性能比较提供一致的试验条件，帮助用户获得可靠、可比的试验数据。

从行业发展趋势来看，随着电气设备向高电压、大容量方向演进，绝缘材料所面临的运行条件日趋复杂，对绝缘材料耐电弧性能的要求也相应提高。无论是传统的电机电器制造，还是新能源、轨道交通、智能制造等新兴领域，可靠的绝缘性能都是设备安全运行的基础。在这一背景下，配备一台性能稳定的耐电弧试验设备，有助于企业及时掌握材料性能、把控产品质量、降低因绝缘失效引发的安全风险。

三、BDH-20KV的工作原理与试验方式

BDH-20KV耐高压电弧放电试验机的工作原理建立在高压小电流电弧放电的基础上。设备内置高压发生器，可将输入的交流220伏电源升压至0至20千伏的试验电压，并在电极之间形成规定的电弧。试验时，将试样置于规定间距的电极之间，通过对电极施加试验电压，使电极间隙发生放电，形成作用于试样表面的电弧，从而对试样进行耐电弧性能测试。

设备支持两种基本试验方式。其一是间歇电弧方式，即电弧按照规定的通断时间周期性地导通与断开，模拟实际工况中电弧断续出现的情形；其二是连续电弧方式，即电弧持续导通，对试样表面进行连续作用。两种方式分别对应不同的试验阶段，可结合使用，以逐步考察试样在不同电弧强度下的耐受能力。

在试验电流的选择上，BDH-20KV提供10毫安、20毫安、30毫安、40毫安四档电流可选。试验过程中，试验人员可根据材料类型与试验标准的要求，选择合适的电流档位，并按阶段逐级提升电流，观察试样表面状态的变化。设备的试验电压在0至20千伏范围内连续可调，电压控制误差优于2%，电流控制精度优于正负10%，电流测试精度优于正负1.5%，为试验结果的可靠性提供了基础保障。

设备的触摸屏操作界面使试验参数的设定与读取较为便捷。试验人员可通过触摸屏完成试验方式、电流档位、试验时长等参数的设置，并在试验过程中实时观察试验状态。这种自动化的控制方式减少了人工操作的误差，提升了试验的重复性与一致性，便于在相同条件下对不同材料进行比较。

值得说明的是，耐电弧试验是一种对试验条件较为敏感的试验方法，电极间距、电极形状、试验电流、通断时间以及环境条件等因素都可能影响试验结果。BDH-20KV通过对电压输出、电流控制与通断时间的稳定控制，尽量降低外部因素对试验的干扰，使同一试样、同一条件下的试验结果保持较好的稳定性，为材料耐电弧性能的横向比较提供了可靠基础。

四、性能参数

1、输入电压：交流 220 V

2、输出电压：交流 0--20 KV ;

3、电器容量：2 KVA

4、试验方式：间歇电弧，连续电弧

5、试验电流：10MA-20MA-30MA-40MA 可选

6、试验电压控制误差：优于2%

7、电弧通断时间误差：<5ms

8、试验电压连续可调：0--20 KV

9、电流控制精度：优于±10%

10、电流测试精度：优于±1.5%

11、电流对试验压力：0.5±0.05N

12、电极规格：不锈钢板状电极 25.4mm×12.7mm×0.15mm；钨钢电极 φ2.4mm×70mm；电极配置角110度；电极重量50G

13、电极距离：6.35±0.1mm（可调）

14、安全防护措施：（1）超压保护（2）过流保护（3）短路保护（4）安全门开启保护（5）软件误操作保护

上述技术参数完整反映了BDH-20KV耐高压电弧放电试验机在电压输出、电流控制、电极配置以及安全防护等方面的设计指标，是判断设备适用性与选择试验条件的重要依据。

五、试验过程与方法

BDH-20KV耐高压电弧放电试验机的试验过程按照既定的程序分阶段进行。整个试验按照弧电流大小与通断方式的不同，划分为若干个连续的阶段，每个阶段持续一定的试验时间，随着试验的推进，弧电流逐级增大，电极由间歇通断逐步过渡到持续导通，从而对试样施加逐步增强的电弧作用。

试验从较小的弧电流开始。起始阶段弧电流为10毫安，电弧采用四分之一秒导通、四分之七秒断开的方式间歇作用，该阶段持续60秒，试验累计进行60秒。随后进入第二个阶段，弧电流仍为10毫安，通断方式保持不变，仍为四分之一秒导通、四分之七秒断开，该阶段持续60秒，试验累计进行到120秒。第三个阶段与前述阶段相同，弧电流保持10毫安，采用四分之一秒导通、四分之七秒断开的方式，持续60秒，试验累计进行到180秒。

经过前三个间歇电弧阶段的逐级累加后，试验进入连续导通阶段。第四个阶段弧电流为10毫安，电弧改为持续导通，该阶段持续60秒，试验累计进行到240秒。第五个阶段弧电流提升至20毫安，电弧持续导通，该阶段持续60秒，试验累计进行到300秒。第六个阶段弧电流提升至30毫安，电弧持续导通，该阶段持续60秒，试验累计进行到360秒。第七个阶段弧电流提升至40毫安，电弧持续导通，该阶段持续60秒，试验累计进行到420秒。

在上述各阶段中，试验人员需要观察试样表面是否发生烧蚀、炭化以及是否形成导电通路。当试样出现规定程度的破坏，或达到试验规定的终点时，记录相应的试验时间与现象，据此对材料的耐电弧性能作出评定。整个试验过程对通断时间的控制精度要求较高，BDH-20KV的电弧通断时间误差小于5毫秒，可保证各阶段电弧作用的稳定性与一致性。

六、适用的标准体系

耐高压电弧放电试验机BDH-20KV的设计与试验方法符合多项国内外标准的要求，能够按照标准化的试验程序开展耐电弧性能测试，确保试验结果的规范性与可比性。

设备首要符合GB1411-2002《固体电工绝缘材料高压小电流间歇耐电弧试验方法》。该标准是我国针对固体电工绝缘材料高压小电流间歇耐电弧试验方法制定的技术规范，规定了试验的装置、方法、试验条件与评定要求，是开展耐电弧试验的重要依据。BDH-20KV依据该标准设计试验程序与电极配置，可按照标准要求完成耐电弧性能的评定。

除国标外，设备同时适配多套国际与行业常用的试验方法。在IPC标准体系中，设备符合IPC650的相关试验方法要求；在国际电工委员会标准体系中，设备符合IEC 61621的相关试验方法；在美国材料与试验协会标准体系中，设备符合ASTMD495的相关试验方法。此外，设备还可适用于JEC 149、UL 746A等试验方法。

上述标准体系的适配，使BDH-20KV耐高压电弧放电试验机既能够满足国内检测机构与企业依据国标开展试验的需要，也能够服务于执行国际标准或企业内控标准的检测场景，为不同标准框架下的耐电弧性能评定提供了灵活的选择。用户可根据自身产品的目标市场与技术要求，选用相应的试验标准开展测试。

在多套标准之间，试验的核心思想是一致的，即通过高压小电流电弧对试样进行逐级作用，观察试样表面破坏过程并评定耐电弧性能。但由于不同标准在试验装置细节、电极规格、试验程序与结果表达上可能存在差异，用户在实际使用中应明确所依据的标准，并按照对应标准的要求设置设备参数与判定准则。BDH-20KV在电极配置与试验控制上兼顾了多套标准的要求，为跨标准开展试验提供了便利。

七、适用范围与材料类型

BDH-20KV耐高压电弧放电试验机主要用于固体绝缘材料的耐电弧性能评定，适用范围较宽，覆盖了多种常见的固体绝缘介质。

在材料类型方面，设备适用于塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质的耐电弧性能测试。其中，塑料与薄膜类材料在电气绝缘与电子产品领域应用较多；树脂类材料常用于绝缘材料的浸渍与成型；云母与陶瓷类材料具有优良的绝缘性能，常用于高压电气设备；玻璃材料在绝缘器件与高压设备中亦有应用；绝缘油与绝缘漆则是变压器、电机等设备常用的绝缘介质；纸板类绝缘材料在层压绝缘与结构绝缘中较为常见。

在应用领域方面，设备适用于电机、电器和家用电器等行业的电工用塑料、树脂胶和绝缘漆等绝缘材料的耐电弧性能评定。在电机制造领域，电机绕组、换向器、绝缘衬垫等部位使用的绝缘材料需要进行耐电弧性能检验；在电器制造领域，开关、继电器、接触器等元件的绝缘件同样需要评定其耐电弧性能；在家用电器领域，各类电器外壳、绝缘隔板以及内部绝缘结构件的材料选择与质量检验，也离不开耐电弧试验的支撑。

对于材料研发与检测机构而言，BDH-20KV还可用于开展新型绝缘材料的耐电弧性能研究、绝缘材料的配方筛选以及不同材料之间的性能对比。通过统一的试验条件，用户能够获得不同材料在同一试验程序下的耐电弧表现，为材料的选择与改进提供数据参考。

需要注意的是，耐电弧性能只是绝缘材料众多电性能指标中的一项。在实际应用中，往往需要结合击穿强度、绝缘电阻、介电强度、表面电阻率等其他指标，综合评定绝缘材料是否满足具体工况的要求。因此，BDH-20KV通常作为材料电性能测试体系中的组成部分，与其他检测设备配合使用，共同支撑绝缘材料的全面评价。

八、产品结构与配置

耐高压电弧放电试验机BDH-20KV由试验主机、高压发生装置、试验电极以及相关配套部件组成，构成一套完整的耐电弧试验系统。

试验主机是设备的核心控制单元，集成了触摸屏操作界面、试验控制电路以及相关的保护电路，负责试验参数的设置、试验过程的控制以及试验状态的显示。高压发生装置用于将输入电源升压至试验所需的电压，为电极放电提供高压条件。试验电极直接作用于试样，设备配备两套试验电极，可按试验需要替换使用。

在电极配置方面，BDH-20KV配备不锈钢板状电极与钨钢电极两类电极。不锈钢板状电极的规格为25.4毫米乘以12.7毫米乘以0.15毫米，钨钢电极的规格为直径2.4毫米、长度70毫米。电极的配置角为110度，电极重量为50克，电极距离为6.35毫米左右，且可在正负0.1毫米范围内调整，以适应不同试样的试验要求。

除上述主要部件外，设备还配套一只树脂式放电棒，用于试验结束后的放电处理，保障操作安全。随设备附带的资料包括产品使用说明书一份与合格证一份，为用户正确安装、操作与维护设备提供指导。

从设备构成来看，BDH-20KV将高压发生、试验控制、试样夹持与安全保护等功能集于一体，形成结构紧凑、功能完整的耐电弧试验系统。设备各组成部分分工明确、协同配合：高压发生装置提供试验所需的高压条件，试验控制单元负责参数设置与过程控制，电极系统作用于试样，保护装置保障运行安全。用户只需按照说明书完成安装与参数设置，即可开展耐电弧试验。

九、安全防护设计

耐高压电弧放电试验机BDH-20KV的工作电压较高，设备在设计中充分考虑了安全防护要求，设置了多重保护措施，以保障操作人员与设备自身的安全。

在电气保护方面，设备设置了超压保护与过流保护。超压保护能够在试验电压超出设定范围时及时动作，防止过高电压对设备与试样造成损害；过流保护能够在试验电流异常增大时切断或限制电流，避免因电流过大引发设备故障。此外，设备还设置了短路保护，能够在电路出现短路等异常状况时快速响应，降低故障扩大的风险。

在操作安全方面，设备设置了安全门开启保护。当试验舱门开启时，保护机构能够切断高压输出，防止操作人员在门开启状态下接触到高压，从而降低触电风险。设备还设置了软件误操作保护，通过软件层面的校验与限制，避免因误操作导致的不安全状态。

在试验结束后的处理方面，设备配套的树脂式放电棒用于对高压回路进行放电，确保试验后回路电压安全释放，保障后续取放试样等操作的安全。综合上述措施，BDH-20KV从电气与操作两个层面构建了较为完整的安全防护体系，为高压条件下的耐电弧试验提供了安全保障。

安全操作是高压试验设备使用的重中之重。对操作人员而言，应接受必要的安全培训，熟悉设备各保护装置的作用与工作状态，了解在异常情况下的应急处置方法。对设备而言，定期检查各保护装置是否处于正常状态，确保其在需要时能够可靠动作，同样是保障安全的重要环节。BDH-20KV的多重保护设计，正是为降低高压试验风险、保障操作人员与设备安全而设置。

十、操作使用与维护保养

正确操作与妥善维护是发挥BDH-20KV耐高压电弧放电试验机性能、保障试验安全与结果可靠的重要前提。以下为设备使用中的一般性建议。

在试验准备阶段，操作人员应先依据所执行的试验标准与试样材料，确定合适的试验方式、电流档位与电极配置，并安装好试验电极，调整好电极距离。试样应按规定尺寸制备并安装到位，确保试样表面与电极的相对位置符合试验要求。在接通电源前，应检查设备各部件连接是否可靠，高压回路是否处于安全状态。

在试验执行阶段，操作人员应通过触摸屏完成试验参数的设置，确认无误后启动试验。试验过程中，操作人员应按规定观察试样表面的状态变化，记录各阶段的现象与时间。试验期间应遵守高压操作的相关规定，不得在试验进行中随意开启安全门或触碰高压部件。

在试验结束阶段，应先停止高压输出，并按规定使用配套的放电棒对高压回路进行放电，确认电压安全释放后再取放试样。试验完成后，应整理试验数据与记录，妥善保存试验结果，便于后续分析与追溯。

在维护保养方面，应定期检查设备的电源线、连接线缆、高压部件以及电极的状况，发现松动、老化或损伤时及时处理。电极表面在长期使用后可能出现烧蚀或污染，应按规定进行清洁或替换，以保证试验条件的稳定。设备应保持清洁干燥，放置于通风良好、无腐蚀性气体的环境中。对于软件系统的相关参数与程序，应按设备说明进行维护与升级。

十一、常见问题解答

为便于用户方便地使用耐高压电弧放电试验机BDH-20KV，以下就设备使用中的常见问题作简要说明。

关于设备可测试的材料范围，BDH-20KV适用于固体绝缘材料如塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质的耐电弧性能测试，覆盖电工用塑料、树脂胶、绝缘漆等典型材料。对于粉末、液体等非固体试样，需依据具体试验方法的要求判断适用性。

关于试验方式的选择，设备支持间歇电弧与连续电弧两种试验方式，试验电流可在10毫安、20毫安、30毫安、40毫安四档中选择。用户应依据所执行的试验标准以及材料特性确定试验方式与电流档位，通常可按照标准规定的程序逐级施加电弧进行评定。

关于试验电压与电极的调整，设备的试验电压在0至20千伏范围内连续可调，电极距离可在6.35毫米正负0.1毫米范围内调整。用户应根据试验标准与试样情况设置合适的电压与电极距离，并注意保持不同批次试验条件的一致性，以确保结果可比。

关于安全注意事项，设备工作电压较高，操作时应严格遵守高压操作规范，正确使用配套的放电棒进行放电处理，避免在试验过程中接触高压部件。当安全门开启保护动作时，应确认设备已切断高压输出后再进行后续操作。

十二、结语

耐高压电弧放电试验机BDH-20KV是一台面向固体电工绝缘材料耐电弧性能评定的专业试验设备。设备输出电压在0至20千伏范围内连续可调，电器容量为2千伏安，支持间歇电弧与连续电弧两种试验方式，试验电流多档可选，电极配置灵活，能够满足塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等多种固体绝缘材料的耐电弧性能测试需求。

设备的设计符合GB1411-2002《固体电工绝缘材料高压小电流间歇耐电弧试验方法》等多项标准的要求，并适配IPC650、IEC 61621、ASTMD495以及JEC 149、UL 746A等国内外试验方法，能够为电机、电器、家用电器等行业以及科研、检测机构提供规范、可比的耐电弧性能试验手段。设备设置了超压保护、过流保护、短路保护、安全门开启保护与软件误操作保护等多重安全措施，并配套放电棒保障试验后的放电安全，体现了对操作安全与试验可靠性的重视。

在电气设备安全要求日益受到重视的背景下，准确评定绝缘材料的耐电弧性能，对于保障设备运行安全、提升产品质量具有重要意义。BDH-20KV耐高压电弧放电试验机通过稳定、可控的试验过程，为绝缘材料的选型、检验与研发提供数据支撑，是电工绝缘检测领域值得关注的专业试验设备。

综合来看，BDH-20KV耐高压电弧放电试验机具备电压可调范围宽、试验方式多样、电流档位可选、电极配置灵活以及安全防护齐全等特点，能够适应不同绝缘材料、不同试验标准下的耐电弧性能测试需求。无论是用于日常质量检验，还是用于材料研发与性能对比，该设备都能为使用者提供规范的试验条件与可靠的试验数据。对于正在规划或建设绝缘材料检测能力的实验室与生产企业而言，耐高压电弧放电试验机BDH-20KV是一款值得了解与选用的试验设备。
