塑料薄膜在现代工业和日常生活中无处不在。电容器用的聚丙烯薄膜、聚酯薄膜，锂电池用的隔膜，柔性电路板用的聚酰亚胺薄膜，光伏背板用的复合薄膜，食品与药品包装用的多层共挤薄膜，这些材料的电性能表现，直接决定了终端产品的可靠性与使用寿命。其中，介电常数与介质损耗因数这两项指标，是评价薄膜材料电学行为的基础参数，也是材料研发、来料检验、工艺调整环节中经常需要测定的项目。
塑料薄膜高频介电常数测定仪正是面向这一需求开发的检测装置。它依据 GB/T 1409-2006《测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法》设计，采用高频谐振法，能够测定塑料薄膜、陶瓷、复合材料等绝缘材料的介电常数与介质损耗角正切值，为科研院所、高等学校、生产企业的材料研究提供数据支撑。
一、介电常数与介质损耗因数的物理含义
在理解测定仪之前，有必要先把这两项参数的含义说清楚，否则测试数据读出来也不知道该如何解读。
介电常数描述的是材料在电场作用下储存电能的能力。当一种电介质被放入电场中，材料内部的电荷会发生极化，极化的强弱决定了材料对电场的影响程度。为了便于比较，工程上常用相对介电常数来表示，也就是材料的介电常数与真空介电常数之比。空气的相对介电常数接近 1，聚乙烯约为 2.3，聚丙烯约为 2.2，聚酯约为 3.2，聚酰亚胺约为 3.4，而一些高介电填料填充的复合薄膜，相对介电常数可以达到二三十甚至更高。相对介电常数越高，说明材料在同样的电场下能储存更多的电荷，这对电容器薄膜是有利的；但在需要低寄生电容的场合，比如高频信号传输基板，过高的介电常数则可能带来信号延迟，需要根据用途做取舍。
介质损耗因数，通常用介质损耗角正切值 tanδ 表示，反映的是材料在交变电场下把一部分电能转化为热能的多少。理想电介质在电场中只储能不耗能，实际材料总会因为极化弛豫、导电离子的迁移、杂质的存在等原因而产生能量损耗。损耗越大，材料在高频高场下发热越明显，长期运行的温度上升就越高，绝缘老化的速度也就越快。对于高频工作的电容器薄膜、微波基板、高频电缆绝缘层来说，介质损耗因数是一项相当关键的指标，数值偏高会带来明显的发热与信号衰减。
需要注意的是，这两项参数都不是固定不变的常数，它们与测试频率、温度、湿度、材料的结晶度、取向程度密切相关。同一款聚丙烯薄膜，在较低频率下测得的介电常数和在较高频率下测得的结果可能差异明显；同一材料在干燥状态和吸潮状态下，介质损耗因数也可能相差若干倍。因此，任何一组介电数据都必须注明测试条件，脱离条件谈数值意义有限。这也解释了为什么测试装置需要具备较宽的频率覆盖能力和稳定的频率指示，才能把材料在不同频段下的行为刻画清楚。
二、GB/T 1409-2006 标准与高频测试的适用场景
GB/T 1409-2006 是我国关于电气绝缘材料介电性能测定的基础标准，其完整名称为《测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法》。这个标准在名称中就把适用的频率范围做了交代，涵盖工频、音频与高频段，并明确提到包括米波波长在内，说明其覆盖频段一直延伸到数十兆赫兹以上。标准对试验方法、试样尺寸、电极形式、测量环境、数据处理等都给出了推荐做法，与对应的国际标准在方法思路上保持一致。
从测试频段来看，不同材料对频率的敏感程度差别较大。在工频条件下，极性材料的偶极取向极化往往能够跟上电场变化，介电常数相对偏高，介质损耗也较明显；随着频率升高，部分极化机制来不及跟上电场变化，介电常数会下降，介质损耗因数则可能出现峰值后再回落。到了数十兆赫兹的高频段，材料的损耗主要来自偶极弛豫与导电损耗，测试方法也从工频常用的电桥法转向谐振法。
高频段测试与低频段测试在原理上有明显差别。工频和音频段通常采用电桥法或者变压比法，通过平衡电桥分别得到电容与损耗；高频段由于波长已经与测试回路的几何尺寸相当，集总参数的条件不再充分，线路残余电感、引线电感、分布电容等寄生参数开始显著影响测量结果，因此更适合采用谐振法。谐振法通过让测试回路在特定频率下谐振，利用谐振时回路对电容变化的敏感性来测定电容量与损耗，再由电容值推算出介电常数与介质损耗因数。这类方法对回路残余电感的控制要求较高，也正是高频测试装置在设计上需要重点解决的技术难点。
三、高频谐振法的测试原理

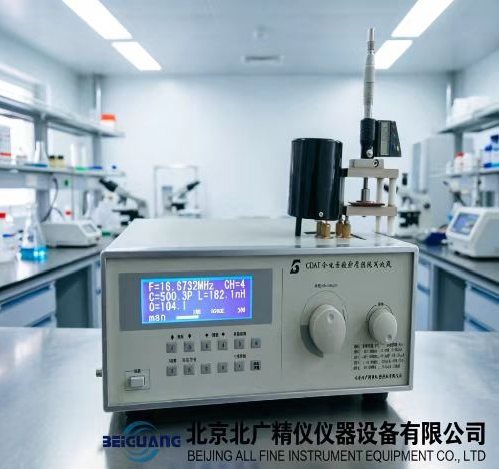

塑料薄膜高频介电常数测定仪采用高频谐振法，提供通用、多用途、多量程的阻抗测试。它以单片计算机作为控制核心，测量部分采用了频率数字锁定、标准频率测试点自动设定、谐振点自动搜索、Q 值量程自动转换、数值显示等技术，并对调谐回路做了改进，使调谐测试回路的残余电感得到有效控制，同时保留了自动稳幅等功能，使仪器在使用时更为方便，测量值更为准确。仪器能够在较高的测试频率条件下，测量高频电感或谐振回路的 Q 值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路等效并联及串联电阻，传输线的特性阻抗等。
从测量装置的结构上看，整套测试装置由两只测微电容器组成。平板电容器一般用来夹持被测样品，圆筒电容器是一只分辨率达到 0.0033pF 的线性可变电容器，配用仪器作为指示仪器。绝缘材料的损耗角正切值，是通过把被测样品放进平板电容器与不放进样品两种情况下的 Q 值变化，由圆筒电容器的刻度读值变化而换算得到的；而介电常数则是通过平板电容器的刻度读值变化换算得到的。
把这个过程拆开来看，可以理解得更清楚。测定时先在不放置样品的状态下调整回路，使回路在设定频率下谐振，记录此时平板电容器与圆筒电容器的刻度值，以及回路的 Q 值。随后把被测薄膜样品夹入平板电容器，样品的介电特性会改变平板电容器的等效电容量，回路因此失谐，需要重新调整电容器刻度使回路恢复谐振，刻度值的变化量就对应了样品的电容量。与此同时，回路 Q 值也会因为样品引入的介质损耗而下降，Q 值下降的幅度与圆筒电容器刻度的变化量共同参与计算，就可以得到样品的介质损耗角正切值。
谐振法的一个特点是灵敏度较高。在谐振状态下，回路对电容量的微小变化相当敏感，千分之一皮法级别的电容变化都会引起可观测的电参量改变，因此对于薄膜这类厚度不大、电容量变化幅度有限的试样，谐振法能够给出较为细致的分辨能力。这也解释了为什么测定装置会配置分辨率达到 0.0033pF 的线性可变电容器——分辨率越高，能够分辨的材料差异就越细。
另一个特点是测试频率的准确度要求较高。谐振法计算介电常数时需要用到频率值，如果频率指示存在偏差，介电常数的计算也会随之产生偏差。因此装置采用频率数字锁定与标准频率测试点自动设定，频率指示误差控制在较小范围内，以保证不同批次、不同时间测得的介电常数具备可比性。
四、测定装置的系统构成与设计架构
从整体上看，塑料薄膜高频介电常数测定仪由信号源、测量主路、测试夹具、数据显示与控制系统几个部分构成，各部分的配合关系决定了测试数据的可靠程度。
信号源部分采用 DDS 信号，能够输出覆盖 10KHz 至 70MHz 以及 10KHz 至 100MHz 的频率信号。较宽的频率覆盖范围，使同一台装置既可以在音频段的较高部分开展工作，也可以延伸到数十兆赫兹的高频段，适用面因此更宽。对于需要观察材料在多个频点下介电行为变化的研究工作，宽频覆盖能力可以减少更换设备的工作量，也让同一试样在不同频点的数据具备更好的可比性。
测量主路以单片计算机作为控制核心。频率数字锁定使测试频率的设定更为准确，标准频率测试点自动设定减少了人工设定的随意性，谐振点自动搜索降低了寻找谐振点的操作难度，Q 值量程自动转换与自动换档则让仪器在量程跨越较大的测试任务中保持较好的读数效果。数值显示方式使读数直观，减少了人工估读带来的误差。调谐回路经过专门改进，残余电感得到控制，这对高频测量尤为重要——残余电感偏大，会引入额外的频率误差，使介电常数计算结果偏高或偏低。
测试夹具部分包括平板电容器与圆筒电容器。平板电容器用来夹持被测样品，极片尺寸为 φ25.4mm 与 φ50mm 两种，极片间距可调范围和分辨率不低于 10mm、±0.01mm。两种极片尺寸对应不同的测试面积：较大的极片适合较厚的试样或者介电常数较低的材料，能够在相同电场下获得较大的电容量，便于提高测量分辨能力；较小的极片则适合较薄的薄膜或者局部取样测量。圆筒电容器是一只线性可变电容器，电容量线性为 0.33pF/mm±0.05pF，长度可调范围和分辨率不低于 0～20mm、±0.01mm，分辨率达到 0.0033pF，作为指示仪器参与损耗角正切值的换算。
从设计思路上看，这套装置把影响测量结果的关键变量——频率、电容量、损耗角——分别交给独立而稳定的部件去处理：频率由 DDS 信号源与数字锁定保证，电容量由精密测微电容器的刻度保证，损耗角由 Q 值变化与可变电容刻度的联合变化保证。变量之间相互解耦，测量过程的可追溯性因此更好。对于需要长期积累数据、做批次对比的研究工作，这种结构上的清晰是有意义的。
五、主要技术指标
信号源：DDS 信号
频率范围：10KHz-70MHz；10KHz-100MHz
Q 值测量范围：2～1023
Q 值量程分档：30、100、300、1000、自动换档或手动换档
电感测量范围：4.5nH-10mH
电容直接测量范围：1～460pF
主电容调节范围：30～540pF
电容准确度：150pF 以下±1.5pF；150pF 以上±1%
型号频率指示误差：1×10⁻⁶ ±1
Q 值合格指示预置功能范围：5～1000
工作条件
环境温度：0℃～+40℃
相对湿度：<80%
电源：220V±22V，50Hz±2.5Hz
其他
消耗功率：约 25W
净重：约 7kg
外型尺寸（l×b×h）mm：380×132×280
产品配置
测试主机一台；电感一套；夹具一套
测试夹具指标
平板电容器极片尺寸：φ25.4mm / φ50mm；极片间距可调范围和分辨率：≥10mm，±0.01mm
圆筒电容器电容量线性：0.33pF/mm±0.05pF；长度可调范围和分辨率：≥0～20mm，±0.01mm
夹具插头间距：25mm±1mm
夹角损耗角正切值：≤4×10⁻⁴（1MHz 时）
数显电极
配套测试装置指标
平板电容极片：Φ50mm / Φ25.4mm
间距可调范围：≥15mm
夹具插头间距：25mm±0.01mm
测微杆分辨率：0.001mm
夹具损耗角正切值：≦4×10⁻⁴（1MHz）
可选频率范围：20KHz-100MHz；20KHz-70MHz；200KHz-160MHz
频率指示误差：3×10⁻⁵±1 个字
主电容调节范围：30-500pF / 18-220pF
主调电容误差：<1% 或 1pF
Q 测试范围：2～1023
六、核心功能特点
其一，采用高频谐振法测量，适配薄膜类试样。薄膜试样厚度有限、电容量变化幅度不大，采用谐振法可以在谐振状态下获得较高的电容量分辨能力，配合分辨率达到 0.0033pF 的线性可变电容器，能够较好地区分不同材料、不同批次之间的介电差异。
其二，频率覆盖范围较宽。信号源覆盖 10KHz 至 70MHz 与 10KHz 至 100MHz 两个区间，配套装置的频率范围还可以延伸到 20KHz 至 100MHz、20KHz 至 70MHz、200KHz 至 160MHz 等区段。较宽的频率覆盖使同一台装置可以承担从音频较高段到高频段的测试任务，便于研究材料介电行为的频率依赖性。
其三，Q 值量程分档与自动换档。Q 值测量范围覆盖 2 至 1023，量程分档为 30、100、300、1000，支持自动换档或手动换档。自动换档减少了人工判断量程的工作量，手动换档则保留了研究者按经验控制测量条件的空间，两种方式并存，适应不同的使用习惯。
其四，谐振点自动搜索与频率数字锁定。手动寻找谐振点在高频测量中较为费时，且容易因为判断不准而引入误差。谐振点自动搜索缩短了这一环节的时间；频率数字锁定与标准频率测试点自动设定，使测试频率的设定更为一致，有利于不同批次数据之间的对比。
其五，自动稳幅。回路信号幅度的稳定，是 Q 值读数可靠的前提。自动稳幅功能在测试过程中维持回路激励的稳定，减少了因为信号幅度波动而造成的读数漂移。
其六，调谐回路残余电感得到控制。线路残余电感是高频测量中的常见误差来源，残余电感偏大时，实际谐振频率会偏离设定值，介电常数与损耗角的计算结果都会受到影响。装置对调谐回路做了改进，使残余电感得到有效控制，测量结果的一致性因此改善。
其七，平板电容器极片尺寸可选，夹持方式灵活。提供 φ25.4mm 与 φ50mm 两种极片尺寸，极片间距可调范围不低于 10mm，分辨率达到 ±0.01mm。对于不同厚度的薄膜，可以调整间距使样品与极片贴合良好；对于不同面积需求的测试，可以选择合适的极片规格。
其八，圆筒电容器线性度较好。电容量线性为 0.33pF/mm±0.05pF，长度可调范围不低于 0～20mm，分辨率 ±0.01mm。线性度好的可变电容器，其刻度读值与实际电容量之间的对应关系较为平稳，换算损耗角正切值时的计算误差较小。
其九，数显电极与数值显示。数显方式使读数直接呈现，避免了指针式仪表因人眼估读而产生的读数差异，也让长时间连续测试中的记录工作更为便利。
其十，具备 Q 值合格指示预置功能。预置范围覆盖 5 至 1000，在批量筛选或者来料检验的场合，操作人员可以预先设定合格判定范围，读数是否落在范围内一目了然，适合检测任务量较大的场景。
其十一，兼顾多项参数测量。除介电常数与介质损耗因数之外，装置还可以测量高频电感或谐振回路的 Q 值、电感量与分布电容量、电容器电容量与损耗角正切值、高频回路等效并联及串联电阻、传输线特性阻抗等。一台装置覆盖多种测量用途，对实验室的设备利用率有实际帮助。
七、标准测试流程与操作规范
规范的操作是获得可靠数据的前提。使用塑料薄膜高频介电常数测定仪开展测试，大致可以分为试样准备、装置预热与校核、装夹与调谐、数据读取与计算、收尾清理几个环节。
试样准备阶段，先按标准要求裁取试样。薄膜试样应当平整，表面没有明显褶皱、划痕、污渍与孔洞。裁剪尺寸应略大于极片面积，使极片范围内的材料均匀一致，避免边缘效应影响测量。对于厚度指标，需要用精度合适的测厚器具在试样多个位置测量并取平均值，因为介电常数与介质损耗因数的计算都涉及试样厚度，厚度测量偏差会直接传递到结果中。试样在测试前应做状态调节，在标准环境下放置一段时间，使温湿度达到平衡，尤其是吸湿性较强的薄膜，更需要充分干燥后测试，否则表面吸附的水分会使损耗角正切值显著偏高。
装置预热与校核阶段，接通电源，让装置预热一段时间，使内部电路进入稳定工作状态。检查平板电容器二极片的平行度，平行度不超过 0.02mm；检查圆筒电容器的轴与轴同心度误差不超过 0.1mm；确认两个测微杆的分辨率达到 0.01mm 的要求。如果条件允许，可以用精密电容测量仪对圆筒电容器做线性校核：分辨率为 ±0.01pF 的测量仪从 0 至 20mm 每隔 1mm 测一个点，确认电容值随长度呈线性变化，符合工作特性要求。这类校核在夹具受到碰撞之后，或者作为定期检查项目，都应当进行。
装夹与调谐阶段，先在空载状态下调整回路，使装置在设定频率下谐振，记录平板电容器与圆筒电容器的初始刻度值以及 Q 值。随后把试样平放入平板电容器，注意试样位置居中，四周留出的余量均匀；调整极片间距，使极片与试样表面贴合良好，既不留下明显气隙，也不对试样施加过大压力。气隙的存在会引入附加电容，使介电常数计算结果偏低，因此贴合状态需要留意。装夹完成后重新调整电容器刻度，使回路恢复谐振，记录新的刻度值与 Q 值。
数据读取与计算阶段，根据两次刻度值的变化量、试样厚度与极片面积，计算试样的相对介电常数；根据 Q 值变化与圆筒电容器刻度变化，计算介质损耗角正切值。计算时需要注意单位的一致性，厚度通常以毫米或米计，面积以平方毫米或平方米计，代入公式前应统一单位，避免因单位混用造成数量级错误。同一个试样建议在多个频率点分别测试，记录各频点的介电常数与损耗角正切值，以便观察参数随频率的变化趋势。
为提高数据可靠性，同一试样宜做多次重复测量，取平均值作为结果。如果多次测量之间的离散程度偏大，需要回溯试样平整度、装夹贴合状态、谐振点判断、环境温湿度等环节，找出引起差异的原因。对于需要与其他实验室数据比对的情况，还应当记录测试频率、极片尺寸、环境条件等完整信息。
收尾清理阶段，测试结束后取下试样，用合适的工具清理极片表面，去除可能残留的碎屑与污渍。极片表面应保持清洁，不要用手指直接接触极片工作面，避免指纹中的油分影响后续测量的损耗读数。清理完成后可以重新做一次空载谐振检查，确认装置恢复正常状态再收纳。
操作中有几点需要留意。高频回路在测试时存在高频电压，操作人员应当按照说明书的指引操作，不要在通电状态下触碰夹具的导电部位。调整极片间距与夹持试样时动作要轻，避免用力过猛损伤测微机构。装置属于精密机械与电子结合的设备，放置位置应避开振动源与强电磁干扰源，周围不要摆放功率较大的电机、变频器等设备。
八、日常维护与保养要点
这套测试装置由精密机械构件组成，属于测微设备，在使用和保存时要避免振动和碰撞，要求在不含腐蚀气体和干燥的环境中使用和保存，不能自行拆装，否则其工作性能就无法保证。日常维护的要点，可以按夹具、电路、环境几个方面来梳理。
夹具部分的维护，重点在于保持几何精度与表面清洁。平板电容器的二极片平行度应保持在 0.02mm 以内，平行度变差会使极片与试样之间的电场分布不均，测得的电容量与理论值出现偏差。圆筒电容器的轴与轴同心度误差应保持在 0.1mm 以内，同心度偏差会影响可变电容器的线性表现，进而影响损耗角正切值的换算结果。两个测微杆的分辨率应保持在 0.01mm，分辨率下降通常意味着传动机构出现了磨损或者积垢，需要及时处理。极片工作面定期用不起毛的软布或者专用清洁工具轻拭，去除灰尘与油污；如果极片表面出现氧化或者划痕，应按照厂家指引处理，不要自行打磨，以免破坏工作面平整度。
电路部分的维护，重点在于防潮、防尘与周期性通电。装置在不含腐蚀气体的干燥环境中使用与保存，长期停用时应定期通电运行一段时间，利用自身发热驱散内部潮气。机箱通风孔不要遮挡，保证内部元件散热良好。插座与接线端子保持清洁，连接部位若出现氧化应及时处理，避免接触电阻影响测量。消耗功率约为 25W，属于小功率设备，日常使用中不必担心供电容量问题，但电源电压与频率应符合 220V±22V、50Hz±2.5Hz 的条件，电压波动过大的场合宜配置稳压电源。
环境方面的要求同样明确。环境温度应保持在 0℃ 至 +40℃，相对湿度低于 80%。湿度过高的环境容易在极片表面形成水膜，使测得的损耗角正切值明显偏高，也会加速内部元件的受潮老化。装置应放置在稳固、通风、远离振动源的台面上，避免阳光直射。外型尺寸约为 380×132×280mm，净重约 7kg，搬运时托住机箱底部，避免单侧受力造成机箱变形或者内部元件松动。
对于受到碰撞之后或者作为定期检查的场合，需要重点核对以下指标：平板电容器二极片平行度不超过 0.02mm；圆筒电容器的轴与轴同心度误差不超过 0.1mm；两个测微杆保持 0.01mm 分辨率；用分辨率为 ±0.01pF 的精密电容测量仪测量圆筒电容器，电容随长度呈线性变化，从 0 至 20mm 每隔 1mm 测试一点，确认符合工作特性要求。把这几项检查做成例行工作，装置的状态就有据可查，测试数据的可信程度也更有保障。
建立使用记录是一项容易被忽视但很有价值的习惯。把每次测试的日期、试样信息、测试频率、环境温湿度、读数与计算结果记录下来，也把校核、清洁、维护的时间节点记下来。日积月累，这些记录既可以用于分析材料介电性能的变化趋势，也方便在数据出现异常时回溯原因。
九、典型应用场景
电容器薄膜与电子薄膜材料。 聚丙烯薄膜、聚酯薄膜、聚苯硫醚薄膜等电容器用介质薄膜，相对介电常数与介质损耗因数直接影响电容器的容量稳定性与损耗水平。薄膜生产企业在配方调整、拉伸工艺变更之后，需要测定介电参数以确认性能是否符合要求；电容器制造企业在来料检验环节，也需要通过介电测试判断薄膜批次的一致性。
包装薄膜与复合膜。 食品包装、药品包装常用的多层复合薄膜，其中的铝箔层、镀铝层、阻隔层都会影响整体介电表现。通过测定介电常数与介质损耗因数，可以间接了解复合结构的均匀性与各层材料的状态，为包装材料的性能评价提供参考。
锂电池隔膜与新能源材料。 锂电池隔膜作为绝缘多孔薄膜，其介电性能与孔隙结构、材料组成相关。在隔膜研发过程中，测定不同配方、不同拉伸工艺隔膜的介电参数，有助于分析材料结构变化对电学行为的影响。新能源领域中的绝缘膜、导热绝缘片等材料，也有类似的测试需求。
绝缘材料与复合材料。 电工用层压板、绝缘漆膜、云母制品、玻璃纤维复合材料等，其介电常数与介质损耗因数是绝缘性能评价的基础项目。通过测定介质损耗角正切值，可以了解材料在交变电场下的发热倾向，为绝缘结构设计提供依据。
陶瓷与无机非金属材料。 电瓷、装置瓷、功能陶瓷等材料的介电性能，是决定其能否用于电容器、滤波器、微波器件的重要依据。测定仪适用于对无机非金属新材料性能开展应用研究，可以在材料配方筛选阶段提供对比数据。
科研院所与高等学校实验室。 材料科学研究中，介电性能常被用作表征材料结构变化的手段。通过测定不同频率、不同温度条件下的介电常数与介质损耗因数，可以分析材料的极化机制、弛豫行为与导电特性。测定仪的多量程、多用途特点，适合承担这类需要灵活调整测试条件的实验任务。
检测机构与质量管理岗位。 在来料检验、出厂抽检、质量争议仲裁等场合，需要依据标准方法出具介电性能数据。装置具备 Q 值合格指示预置功能，在批量筛选场景中可以加快判定速度，适合检测任务较为集中的使用环境。
十、介电测试技术的发展趋势
随着高频电子、新能源、航空航天等领域对材料电性能要求不断提升，介电测试技术也在持续演进。
在测量方法上，谐振法仍然是高频段测试的常用手段，但与之配合的信号源、检测电路不断更新。数字合成信号源的应用，使频率设定更为准确、切换更为快捷；数字信号处理技术的引入，让 Q 值与电容量的读数更为稳定，人工判断的环节进一步减少。
在自动化程度上，测试流程的自动化程度逐步提高。从谐振点自动搜索、量程自动转换，到数据自动记录与计算，操作人员需要手动参与的环节逐步减少。这对于批量样品的检测工作有直接的效率意义，也有助于减少人为差异对数据的影响。
在数据管理上，测试数据的电子化记录与追溯逐渐普及。把测试条件、读数、计算结果与试样信息关联保存，便于后续的统计分析。对于需要长期跟踪材料性能变化的单位，完整的数据链比单次的测试结果更有价值。
在频段覆盖上，装置的可选频率范围不断扩展。从音频段到高频段，甚至延伸到更高频段的测试需求，推动着装置在信号源、夹具、回路设计等方面同步改进。较宽的频率覆盖，使研究者能够在一台装置上观察材料从低频到高频的完整介电行为。
在标准衔接上，国内标准与国外标准在方法思路上的协调持续加深。测试条件的规范化、试验报告的标准化，使得不同实验室之间的数据具备更好的可比性。这对于材料供应链上下游之间的技术沟通尤为有益。
无论技术如何演进，介电测试的核心仍是把材料的电学行为如实呈现出来。选择依据标准设计、频率覆盖与实际需求匹配、夹具几何精度可靠的测定装置，配合规范的试样制备与操作流程，再加上按周期的校核与维护，测得的介电常数与介质损耗因数才能成为材料评价的可靠依据。
结语
塑料薄膜高频介电常数测定仪依据 GB/T 1409-2006 设计，采用高频谐振法，由平板电容器与圆筒电容器两只测微电容器组成测试装置，通过样品放入与取出时的 Q 值变化和电容器刻度变化，换算得到绝缘材料的介质损耗角正切值与介电常数。装置以单片计算机为控制核心，具备频率数字锁定、谐振点自动搜索、Q 值量程自动转换、自动稳幅等功能，频率覆盖范围较宽，可测量介电常数、介质损耗、Q 值、电感量、电容量等多项参数，适用于塑料薄膜及各类绝缘材料的电性能测试与研究。
对于使用者而言，把装置的技术指标与实际测试需求对应起来，把试样制备、装夹调谐、数据计算这些环节做规范，把校核与维护按周期落实，测出的介电数据才具备横向与纵向的可比性。材料性能的评价从来不是单次读数就能完成的，它依赖的是稳定一致的测试条件、长期积累的可靠数据，以及对材料行为规律的持续理解。
