在电力系统中，充油电气设备的数量与覆盖范围都相当可观。变压器、互感器、套管、油断路器、电抗器这些设备内部，普遍使用绝缘油作为绝缘介质与散热介质。油品的状态，直接关系到设备能否长期安全运行。油品一旦劣化到一定程度，绝缘强度下降，局部放电与绝缘击穿的风险随之上升，处理不及时还可能演变为设备损坏与停电事故。因此，对绝缘油开展定期检测，是电力运维中的常规工作。
击穿电压、含水量、酸值等项目之外，介质损耗因数与直流电阻率是反映油品劣化程度的两项重要指标。介质损耗因数升高，通常说明油中极性杂质增多或者油质已经老化；电阻率下降，则往往提示油中含有水分、纤维、金属微粒等导电性杂质。两项参数配合测定，可以较为全面地判断油品的洁净程度与老化程度，也为滤油、再生、换油等运维决策提供依据。

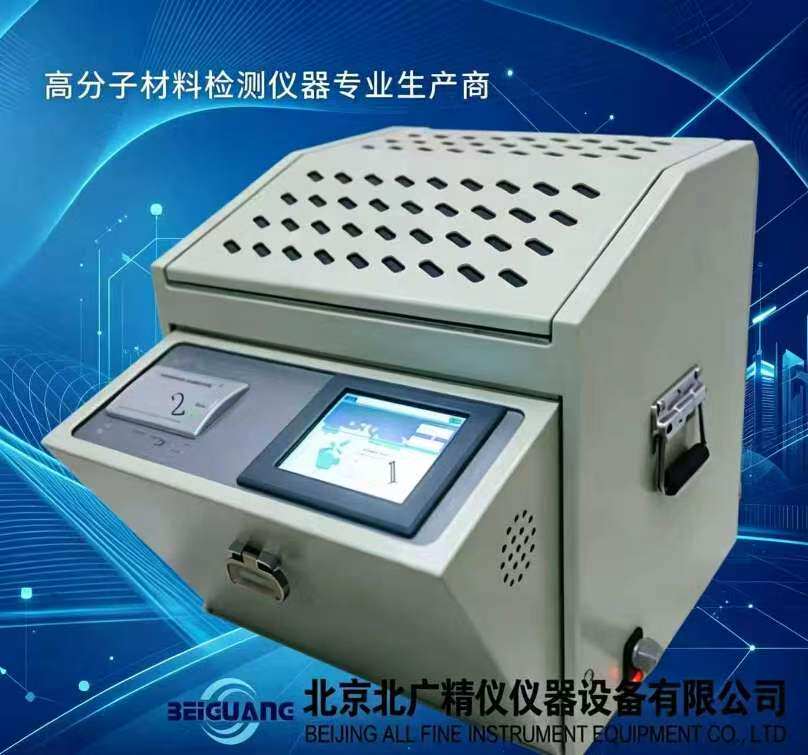

全自动绝缘油介损电阻率检测仪器GDAT-C1依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造，用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。仪器采用一体化结构，内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件，内部采用全数字技术，全部智能自动化测量，配备大屏幕5.7寸TFT纯彩液晶触控显示器，全中文菜单，测试结果可以自动存储并打印输出，操作人员不需专业培训就能熟练使用。
一、绝缘油介损与电阻率检测的行业背景
绝缘油在设备中承担的多重任务
绝缘油在充油电气设备中同时承担绝缘、散热、灭弧等作用，是油纸绝缘体系中不可缺少的组成部分。变压器油既要把绕组与铁芯之间、绕组与油箱之间的绝缘间隙填满，又要通过对流把绕组与铁芯产生的热量带到散热器；油断路器中的绝缘油还要承担灭弧任务，在电弧作用下迅速分解并吸收能量。这些任务的共同前提，是油品本身保持稳定的电学性能。
油品在长期运行中会因为多种原因逐渐劣化。热老化会使油分子发生裂解与聚合，产生酸性物质与油泥；氧化会生成过氧化物、醇、酸等极性产物；受潮会引入溶解态与游离态水分；纤维脱落、金属微粒混入、密封材料溶出也会带来导电性杂质。这些变化都可能在介损因数与电阻率上有所体现。
两项指标各自反映什么问题
介质损耗因数反映绝缘介质在交变电场作用下把部分电能转换为热能的多少。理想的绝缘介质在电场中只储能、不耗能，实际油品总会因为极化弛豫、导电离子迁移、极性杂质的存在而产生能量损耗。介质损耗因数增大，说明油中的极性物质增多，油品的绝缘性能正在下降。对于电容型设备如套管、电容式电压互感器，油品介损的变化还会直接影响设备的介损水平，进而在电气试验数据上表现出来。
直流电阻率反映绝缘介质在直流电场作用下阻止泄漏电流通过的能力。油中水分、导电微粒、酸性物质都会使电阻率降低。电阻率对水分与导电性杂质的敏感程度较高，在某些情况下，油中混入少量水分时介损因数的变化相对缓慢，而电阻率已经出现明显下降。因此，两项参数配合观察，有助于判断污染的性质。
传统检测方式的局限
传统做法通常是分别使用介损电桥与电阻率测试装置。介损测量需要接线、平衡电桥、读取数据；电阻率测量需要另配直流高压源与高阻测量装置，测量时间较长，读数稳定所需的时间也较久。两套装置分开操作，意味着试样需要在两套系统之间转移，转移过程中可能引入污染，测试条件也难以保持一致。
此外，温度控制是这两项测试中影响较为直接的变量。油品的介损因数与电阻率都随温度变化明显，温度不稳定时读数会出现波动。传统装置如果温度控制不够精细，或者温度测量与油样实际温度之间存在偏差，测出的数据就难以在不同实验室、不同时间之间比较。
一体化全自动测定的价值
一体化、全自动的油品介损及电阻率测定仪器，把加热、控温、加压、测量、计算、存储、打印等环节集成到一台设备中，减少了测试环节之间的衔接误差，也让日常检测工作更便于标准化管理。全自动测量方式的意义在于：操作人员只需完成参数设定与试样装填，测量过程由仪器自动执行，人为因素对结果的影响随之减小。对于检测任务量较大的实验室，这类设备在提高效率的同时，也有助于统一测试条件，使历次检测数据具备更好的纵向可比性。
二、测试原理与标准依据
GB/T5654-2007 标准的内容框架
目前国内针对液体绝缘材料介损与电阻率的测试，主要依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》。该标准对试验电极、试样处理、试验温度、试验电压、测量程序与结果计算等都做出了规定，与之对应的国际标准为IEC 60247。标准中同时涉及相对电容率、介质损耗因数与直流电阻率三项参数的测量方法，这三项参数从不同角度描述了液体绝缘介质的电学行为。
相对电容率描述介质在电场中储存电荷的相对能力，是介损测量的伴生参数；介质损耗因数描述介质在交变电场下能量损耗的相对大小；直流电阻率描述介质在直流电场下阻碍泄漏电流的能力。三项参数在同一套电极与同一试样条件下测得，数据之间具备内在的一致性。
试验油杯与三电极结构
测试的基本对象是油样的等效电容与等效电阻。把油样注入专门的试验油杯，油杯内的金属电极与油样共同构成一个电容器。在交流电压作用下测量这个电容器的电容量与介质损耗因数，就可以得到油样的相对电容率与介损因数；在直流电压作用下测量通过油样的泄漏电流，就可以计算得到油样的直流电阻率。
仪器的油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距为2mm。三电极由测量电极、高压电极与保护电极组成，保护电极可以把沿绝缘表面流动的杂散电流引导开，使其不通过测量回路，从而消除杂散电容及泄漏对介损测试结果的影响。极间间距的选择，既关系到测量灵敏度，也关系到油样在电极间的电场分布是否均匀，间距的加工精度会直接影响油杯电容的稳定性。
温度控制的必要性
油品的介损因数与电阻率对温度比较敏感。温度升高时，油中分子与离子的活动能力增强，极化弛豫过程加快，电导损耗上升，介损因数往往增大而电阻率下降。测试温度不同，测得的数值也会不同，因此标准规定需要在恒定温度下进行测量。常用的试验温度为90℃，有时也根据需要选择其他温度点，测量结果需要注明对应的试验温度。
仪器采用中频感应加热方式，配合PID控温算法。感应加热的特点是油杯与加热体之间不直接接触，加热在油杯内部均匀开展，升温速度较快，控制也较为方便，能够把温度控制在预设温度误差范围之内，减少因加热不均导致的温度梯度。控温过程中，PID算法根据实时温度偏差调整加热功率，使温度在设定值附近保持稳定。
试验电压与标准电容器
试验电压的稳定性同样重要。仪器内部的交流试验电源采用AC-DC-AC转换方式，先把市电整流为直流，再逆变为交流试验电压。这种转换方式可以减少市电电压波动与频率波动对介损测量准确性的影响，即便在发电机供电等电源条件一般的场合，仪器也能正常运行。对于现场检测或者电源条件不稳定的实验室，这一设计具有实际意义。
标准电容器的稳定性影响着介损测量的长期准确度。仪器内部的标准电容器为SF6充气三点极式电容，其介损与电容量受环境温度、湿度的影响较小，在长时间使用之后仍能保持稳定的量值，为仪器精度的长期可靠提供了基础。电容器作为比较基准，其自身的稳定性直接决定了介损测量的可重复性，这也是仪器设计中对标准电容器格外重视的原因。
空电极杯校准的作用
仪器具备空电极杯校准功能，可以测量空电极杯的电容量和介质损耗因数，据此判断空电极杯的清洗和装配状况；校准数据自动保存，以利于相对电容率和直流电阻率的精确计算。在更换油样、油杯之后进行一次空杯校准，可以及时发现电极表面残留、装配不到位等问题，避免把油杯自身的状态误差带入后续测量结果。
三、整机架构与自动化测量流程
一体化结构布局
仪器采用一体化结构设计，把测试所需的各个功能单元集成在一台机箱之中，减少了外围接线的数量，也压缩了设备的占地面积，便于在实验室固定工位或者现场检测车上使用。仪器的外型尺寸为450mm×410mm×320mm，总重量约为25Kg，属于便于搬运的规格，同一台设备可以在不同工位之间移动使用。
从内部构成上看，仪器集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。介损油杯是放置油样、建立试验电场的部件；温控仪与温度传感器共同完成温度测量与控制；介损测试电桥负责测量电容量与介质损耗因数；交流试验电源提供介损测量所需的交流电压；标准电容器作为介损测量的参考基准；高阻计用于测量油样的高阻值；直流高压源为电阻率测量提供直流电压。这些部件协同工作，使介损与电阻率两项测试可以在同一台设备上连续完成，不需要更换仪器、重新接线。
全数字技术与控制平台
仪器内部采用全数字技术，控制核心以RAM9平台为基础，配合数字信号处理技术，实现测量数据的采集、运算与显示。数字化的处理方式，使测量过程的一致性较好，人为因素对结果的影响较小，测试速度也相对较快。以RAM9平台为核心的设计，使仪器在测试精度与测试速度两个方面都有相应表现，在批量样品检测的场合，能够缩短单次检测的等待时间。
全部智能自动化测量是这台仪器的一项突出安排。参数设定完成之后，加热、恒温、加压、测量、计算、存储、打印等环节按程序自动执行，操作人员需要介入的动作较少。这一安排的意义在于把测量过程中容易产生差异的环节交给仪器统一处理——恒温时长的判断、加压的时机、读数的稳定判据，这些都按同一套逻辑执行，不同操作人员、不同班次之间的数据因此更容易接近。
人机交互与数据输出
人机交互部分采用大屏幕5.7寸TFT纯彩液晶触控显示器，界面为全中文菜单，显示清晰，操作直观。操作人员通过触控操作完成参数设置、启动测试、查看结果等动作。测试结果可以自动存储，也可以打印输出，便于检测记录的管理与追溯。对于检测记录需要长期保存、定期查阅的单位，自动存储与打印功能可以减少人工誊抄的工作量，也降低了记录出错的可能。
仪器自带实时时钟，测试日期、时间可随测试结果保存、显示、打印。这一设计使每一份测试记录都带有明确的时间标记，便于按时间顺序梳理油品状态的变化轨迹，也便于在需要追溯时快速定位相应的记录。
试验参数设置
试验参数设置较为方便。温度设置范围0～120℃，交流电压设置范围200～2200V，直流电压设置范围0～500V。温度设定需要结合油品类型与检测习惯确定。交流电压的设定需要考虑油样的介损水平与测量回路的条件；直流电压的设定需要考虑油样的电阻率水平与测量时间的平衡。参数设定完成并确认无误之后，仪器即可自动进行测试。
保护功能
保护功能是仪器设计中的重要部分。当出现过压、过流、高压短路等情况时，仪器能够迅速切断高压，并发出警告信息；当温度传感器失效或没有连接时，仪器也会发出警告提示。在中频感应加热炉内设有限温继电器，当温度超过120度时，继电器释放，加热停止，从而限制温度进一步上升。这些措施从电气与热学两个方面，为仪器的安全运行提供了保障，也让操作人员在处理异常情况时有明确的信息可依。
四、主要技术指标
电源电压：AC 220V±10%
电源频率：50Hz/60Hz ±1%
测量范围：电容量 5pF～200pF；相对电容率 1.000～30.000；介质损耗因数 0.00001～100；直流电阻率 2.5 MΩ m～20 TΩ m
测量精度：电容量 ±(1%读数+0.5pF)；相对电容率 ±1%读数；介质损耗因数 ±(1%读数+0.0001)；直流电阻率 ±10%读数
分辨率：电容量 0.01pF；相对电容率 0.001；介质损耗因数 0.00001
测温范围：0～120℃
温度测量误差：±0.5℃
交流实验电压：200～2200V 连续可调，频率 50Hz
直流试验电压：0～500V 连续可调
功耗：100W
外型尺寸：450mm×410mm×320mm
总重量：25Kg
使用条件：环境温度 0℃～40℃；相对湿度 <75%
五、主要功能与特点
其一，油杯采用三电极式结构。油杯符合国标GB/T5654-2007的要求，极间间距2mm，可消除杂散电容及泻漏对介损测试结果的影响。
其二，中频感应加热配合PID控温。仪器采用中频感应加热与PID控温算法，该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内。
其三，SF6充气三点极式标准电容器。内部标准电容器为SF6充气三点极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证。
其四，交流试验电源采用AC-DC-AC转换方式。这一方式可以有效避免市电电压及频率波动对介损测试准确性的影响，即便是发电机发电，该仪器也能正确运行。
其五，保护功能齐备。当有过压、过流、高压短路时，仪器能迅速切断高压，并发出警告信息；当温度传感器失效或没有连接时，发出警告信息；在中频感应加热炉内设有限温继电器，当温度超过120度时，继电器释放，加热停止。
其六，试验参数设置方便。温度设置范围0～120℃，交流电压设置范围200～2200V，直流电压设置范围0～500V。
其七，触控显示方式。采用大屏幕TFT纯彩液晶触控显示器，显示清晰；只需简单设置，仪器即可自动进行测试，并自动存储和打印测试结果。
其八，自带实时时钟。测试日期、时间可随测试结果保存、显示、打印，便于检测记录的溯源管理。
其九，空电极杯校准功能。可测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况；校准数据自动保存，以利于相对电容率和直流电阻率的精确计算。
其十，以RAM9平台为核心。仪器以RAM9平台为核心，测试精度高、速度快，在批量检测场景中具有较好的效率表现。
六、标准检测流程与操作规范
规范的操作是获得可靠数据的前提，也是仪器长期稳定运行的基础。使用全自动绝缘油介损电阻率检测仪器GDAT-C1开展油品检测，大致可以分为准备、设置、测试、收尾四个阶段。
准备阶段
先检查仪器的使用环境。仪器应在环境温度0℃～40℃、相对湿度小于75%的条件下使用，避免在潮湿、多尘、有腐蚀性气体的场所长期运行。确认电源电压与频率符合AC 220V±10%、50Hz/60Hz ±1%的要求，接地可靠。检查油杯是否清洁干燥，电极表面有无残留油膜、纤维或者划痕，油杯装配是否到位。对于存放较久的油杯，可以先做一次空杯校准，确认油杯自身的电容与介损处于正常范围。
试样准备同样重要。取油样应使用洁净的取样器具，避免取样过程中带入灰尘与水分。对于从设备中取出的运行油，应在取样后尽快测试，或者在避光、密封的条件下短期保存，避免油样在放置过程中吸潮或者进一步氧化而改变原有状态。注入油杯的油样量应符合要求，注入后静置片刻，让油中气泡尽量逸出，气泡残留在电极之间会造成测量结果异常。
设置阶段
通过触控界面进入参数设定页面。根据检测目的与标准要求设定试验温度，常用的试验温度为90℃，也可以按照工艺要求在规定范围内选择其他温度点。设定交流试验电压与直流试验电压，交流电压可在200～2200V范围内连续可调，直流电压可在0～500V范围内连续可调。
设定完成后确认参数无误，仪器即进入加热与恒温过程。加热与恒温是测试前的必要步骤：中频感应加热启动后，油杯内温度逐步上升，PID控温算法根据实时温度偏差调整加热功率，使温度稳定在设定值附近。温度稳定需要一个过程，应等待温度读数在一段时间内保持平稳，再开始测量。温度尚未稳定就提前读数，是日常检测中出现数据偏差的常见原因之一。
测试阶段
仪器按照设定的程序自动完成介损与电阻率测量。介损测量在交流电压下进行，通过介损测试电桥得到电容量与介质损耗因数，结合油杯几何参数与空杯校准数据，计算得到油样的相对电容率与介损因数。电阻率测量在直流电压下进行，由高阻计测量泄漏电流，结合电压值与油杯参数，计算得到直流电阻率。全部结果在屏幕上显示，并自动存储，可以打印输出。
观察数据时需要注意几个方面。介损因数的数值通常较小，读数应当稳定；如果数值出现明显跳动或者持续上升，应检查油中是否存在气泡、油杯是否清洁、温度是否稳定。电阻率的测量时间相对较长，因为油样在直流电压下的电流需要一定时间才能趋于稳定，测量过程中不宜频繁中断。同一油样在相同条件下的重复测试结果应较为接近，如果差异较大，需要回溯试样制备、油杯清洗、温度控制等环节。
收尾阶段
测试完成后先停止加热，等油杯温度下降到安全范围再取出油样。取出油样后及时油杯，用合适的溶剂冲洗电极表面，去除残留油膜与杂质，再干燥处理，为下一次测试做好准备。清洗是否到位，可以直接通过空杯校准来验证。关闭仪器电源，整理试验台面，记录当次检测的条件与结果。如果当天还要继续检测其他样品，油杯清洗完毕并确认干燥后即可继续使用。
操作中的几点提醒
试验过程中带有高压，操作人员在测试期间不要触碰油杯与接线部位，需要处理油杯时应先确认高压已经切断。仪器出现警告信息时，应先查明原因再继续操作，不要在保护动作之后直接复位继续测量。油杯属于精密部件，取放与清洗时动作要轻，避免磕碰损伤电极表面与绝缘件。试验电压的选择应当与标准和油品状态相匹配，电压设定不适合，可能造成测量结果偏离或者引发不必要的放电。
七、日常维护与保养要点
油杯的清洁与保养
油杯的清洁与保养是日常维护的重点。每次测试结束后应及时油杯，去除电极表面与绝缘件上的油膜与杂质。清洗时使用与油样相适应的溶剂，先用溶剂冲洗，再用洁净溶剂二次冲洗，之后在洁净环境中干燥。电极表面若出现轻微污渍，可用不起毛的软布轻轻擦拭，不要使用硬质工具刮擦，避免在电极表面留下划痕。划痕会增加局部电场集中，也可能成为杂散电容的来源。油杯的密封件与绝缘件随着使用次数增加可能出现老化变形，发现密封不良、漏油或者绝缘性能下降，应及时更换。
空杯校准的定期开展
空杯校准应定期开展。在油杯清洗、装配之后，以及检测数据出现异常时，可以通过空杯校准判断油杯状态。空杯的电容量与介损因数若明显偏离正常范围，通常提示电极表面有残留或者装配不到位，需要重新清洗与安装。校准数据自动保存，可以作为油杯状态的长期跟踪依据。把空杯校准的数值记录下来，日积月累就能看出油杯状态的变化趋势。
温度控制部分的维护
温度控制部分的维护不可忽视。中频感应加热系统在长期使用中，加热效率可能出现一定变化；温度传感器作为控温的反馈环节，其测量准确性直接影响控温效果。温度测量误差为±0.5℃，这是仪器在设计条件下的指标水平，实际使用中如果因为传感器漂移或者接触不良而超出这一范围，控温质量就会下降。建议按周期使用经过溯源的标准测温器具，对仪器显示温度与实际温度的偏差进行核对，发现偏差超出允许范围时及时调整或者更换传感器。限温继电器属于安全保护部件，应按周期验证其动作是否可靠，确认在温度异常升高时能够及时切断加热。
测量电路的防潮防尘
高阻计与介损测试电桥属于精密测量电路，日常使用中要注意防潮防尘。仪器的放置环境应保持干燥，长期不用时应定期通电运行一段时间，利用自身发热驱散内部潮气。仪器的输入输出端子保持清洁，连接部位如有氧化应及时处理，避免接触电阻影响测量结果。仪器外壳与面板的清洁，使用干燥或者微湿的软布擦拭即可，不要使用含腐蚀性成分的清洁剂。仪器的功耗为100W，属于小功率设备，日常使用中不必担心供电容量问题，但供电电压的稳定性仍应符合要求。
放置环境与搬运
仪器整体应放置在稳固、通风的台面上，避免阳光直射与热源靠近。使用过程中注意仪器周围的散热空间，不要用物品遮挡机箱的通风孔。移动仪器时应留意总重量约为25Kg，搬运过程中注意托住机箱底部，避免单侧受力造成机箱变形或者内部元件松动。长期停用前，应将油杯清空并妥善保存，仪器加盖防尘罩，放置在干燥处。
使用与维护记录
建立设备使用与维护记录，是一项容易被忽视但很有价值的工作。把每次检测的日期、油样来源、试验温度与电压、测试结果，以及清洗、校准、维护的时间节点记录下来，既可以作为油品状态趋势分析的原始素材，也方便在数据出现异常时回溯原因。对于需要通过实验室资质认定的机构，这类记录本身就是质量体系的一部分。
八、典型应用场景
电力系统变压器运行维护
在电力系统的变压器运行维护中，绝缘油介损与电阻率是判断油品是否需要处理的重要参考。运行油在长期带电运行中，会因为局部过热、电弧作用、氧气与金属催化等原因产生老化产物，介损因数随之升高。通过定期检测，可以掌握油品劣化速度，为滤油、再生或者换油提供决策依据。对于电压等级较高、负荷较重的变压器，检测周期通常更短，检测数据的连续性尤为重要。
变压器的绝缘体系是油与纸的组合，油品的介损变化还会影响整个绝缘体系的介损水平。在变压器的电气试验中，如果测得整体介损偏高，往往需要结合油品介损与油中溶解气体分析等项目，判断问题是出在油品、纸绝缘还是结构部件上。油品介损数据的准确程度，直接影响到这类判断的可靠性。
互感器、套管与油断路器检测
在互感器、套管、油断路器等设备的油品检测中，电阻率参数的参考价值较为突出。当油中混入水分或者导电性微粒时，电阻率会明显降低，而介损因数可能变化相对缓慢。两项参数配合观察，有助于判断污染的性质，是把控设备绝缘状态的常见做法。对于密封不良、容易受潮的设备，电阻率的持续跟踪尤其有意义。
绝缘油生产企业的出厂检验
在变压器油、电容器油等绝缘油的生产环节，出厂检验需要对每批次产品进行介损与电阻率检测，确认产品符合相应标准的要求。生产过程中的半成品与成品抽检，可以监控精炼、脱气、过滤等工序的效果。对于新油验收，介损与电阻率是判断油品是否符合使用要求的基础项目，也为后续运行中油品状态的变化提供起始基准。
新油的介损与电阻率数据还可以作为油品来源比对的依据。不同油来源、不同精制工艺得到的绝缘油，其介损与电阻率的基线水平存在差异。使用单位在建立油品台账时把这些基线数据记录下来，日后油品加注、补油之后，可以通过比对判断新加入的油品是否与原有油品相近。
电力科学研究院与检测机构
在电力科学研究院、电气设备检测机构、第三方检验检测单位，这类仪器用于为新油验收、运行油监督、故障油样分析提供数据。油品检测数据往往需要长期归档，仪器的自动存储、实时时钟与打印功能，恰好契合这类机构对记录完整性与可追溯性的要求。对于需要在现场开展检测的机构，仪器的一体化结构与较为紧凑的外形尺寸，也为现场作业提供了便利。
高校与科研院所的材料研究
在高校与科研院所的材料与电气实验室，绝缘油介损与电阻率的测量用于研究油品老化机理、新型绝缘油配方、油纸绝缘体系相互作用等课题。试验温度与试验电压可调的特点，方便研究人员在不同的试验条件下获得对比数据，为机理分析提供支撑。在这类场景中，仪器在一台设备上完成介损与电阻率两项测量的能力，减少了试验流程中的衔接环节，也降低了不同设备之间条件不一致带来的干扰。
油品再生与处理行业
在油品再生与处理行业，介损与电阻率是评价处理效果的直接指标。经过真空滤油、吸附再生等工艺处理之后，油品的介损因数与电阻率通常会有较为明显的变化，通过处理前后的对比检测，可以判断工艺参数是否合适，是否需要增加处理时间或者调整处理方式。这类应用对检测效率有一定要求，仪器的快速测量能力在这里体现出价值。
九、油品检测设备的发展趋势
随着电网规模扩大与设备状态检修理念的推广，绝缘油的检测需求持续增长，检测设备也在朝着智能化、一体化、信息化的方向演进。
测量集成程度的提升
把介损、电阻率、击穿电压、含水量等多项参数集成到同一平台，是行业中的一种发展方向。多项参数融合测量，能够减少取样次数与试样消耗，也让数据之间的关联分析更为便利。对于检测任务集中的实验室，一台设备承担多项检测的能力，有助于提高场地与人员的利用效率。
自动化程度的加深
自动进样、自动清油杯、自动完成升降温与测量流程的配置逐步增多，可以进一步减少人工操作环节，降低人为差异对结果的影响。对于批量油样检测的场合，自动化带来的效率提升较为直接。全自动测量方式在设定完成之后无需人工干预，使一人同时照看多台设备成为可能，这对检测任务集中、人员配置有限的机构有实际意义。
数据管理能力的强化
检测数据自动存储、自动生成报告、与实验室信息管理系统对接的做法越来越普遍。测试日期、时间、条件与结果一并记录，使数据具备完整的上下文信息，便于后续的统计分析与趋势判断。对于需要长期跟踪同一台设备油品状态的使用单位，数据的连续性与规范性尤为有价值。
电源适应性的改善
AC-DC-AC转换等技术手段的采用，使仪器在电源条件一般的场合也能正常运行。这一特性对于现场检测、偏远地区检测站点的实际使用有重要意义，也减少了因电源问题导致的测量偏差。对于需要在发电厂、变电站现场开展检测的场合，电源条件往往不如实验室稳定，仪器的电源适应能力因此成为一项实用特性。
安全设计的细化
过压、过流、高压短路保护与温度限位保护的配置不断细化，人机交互界面对异常状态的信息提示也更加明确。安全保护不仅是设备的防护措施，也是操作规范得以落实的技术前提。当保护动作发生时，仪器给出明确的警告信息，操作人员能够据此判断异常的性质，而不是在信息不足的情况下反复尝试。
测量条件的规范化
试验温度、试验电压、恒温时长这些条件对测量结果都有影响。把这些条件在验证阶段确定下来，并在日常检测中保持一致，是数据可比性的基础。仪器在参数设定、温度控制与稳定判据方面的自动化能力，实际上是在帮助使用单位把测量条件的规范化落到实处。
从使用者的角度看，无论技术如何演进，油品检测设备的价值都体现在数据是否准确、操作是否规范、记录是否完整这三件事上。选择符合标准要求、测量范围与实际需求匹配的仪器，配合规范的操作流程与按周期的维护校准，才能让检测数据真正成为油品状态判断的可靠依据。
结语
全自动绝缘油介损电阻率检测仪器GDAT-C1依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造，采用一体化结构，内部集成介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。仪器通过三电极油杯、中频感应加热与PID控温、SF6充气三点极式标准电容器、AC-DC-AC交流试验电源等设计，实现绝缘油等液体绝缘介质介质损耗因数与直流电阻率的测量。仪器配备大屏幕5.7寸TFT纯彩液晶触控显示器与全中文菜单，具备自动测量、自动存储与打印、实时时钟、空杯校准等功能，试验温度与试验电压可根据需要设定，适用于电力运行、油品生产、检测机构与科研实验等多种场景。
对于需要定期开展绝缘油检测的单位而言，把仪器用对、用好，比单纯关注某一项指标更有实际意义。规范取样、稳定控温、认真清洗、按周期校准，这些看似平常的操作环节，恰恰是数据可靠性的来源。设备提供的是条件与手段，数据是否可信，归根到底还要靠日常操作中的细致与坚持。
