橡胶与硅胶制品的成型，离不开硫化工序。混炼好的胶料被填入模具型腔之后，需要在一定的温度下保持一段时间，让硫化剂与橡胶分子链发生交联反应，形成三维网状结构，制品才能获得稳定的回弹性、抗拉强度与耐介质性能。温度不足或者时间不够，交联不充分，制品发软、易变形、回弹差；温度偏高或者时间偏长，交联过度，制品变硬、发脆，甚至出现开裂与返原。要在这两者之间找到合适的平衡点，就需要一台能够稳定提供温度、压力与时间条件的成型设备。橡胶硅胶平板液压硫化机BG-8017正是服务于这一环节的模压成型设备。
平板硫化机是一类历史较为悠久、应用面较广的橡胶成型设备。它把模具放置在上下热板之间，通过液压系统提供合模压力，通过电加热系统提供硫化温度，通过时间控制装置管理硫化时长，实现对模压制品的批量成型。按结构形式，可以分为四柱式、框板式、颚式等；按压制方向，可以分为上压式与下压式；按工作层数，可以分为单层、双层与多层。橡胶硅胶平板液压硫化机BG-8017属于四柱式、下压式、双层结构机型，公称合模力为0.25MN，热板工作温度覆盖0至200℃，适用于中小规格模压制品的生产。
一、橡胶硅胶模压成型对硫化设备的实际要求
在橡胶硅胶制品的生产中，硫化设备承担着把生料转变为熟件的任务。模压成型的工艺特点，决定了这类设备需要满足若干具体要求。
其一，温度要稳。橡胶的硫化反应对温度相当敏感。相关工艺经验数据表明，硫化温度每升高10℃，硫化反应速率大约翻一倍。这意味着温度的细微波动，会在硫化时间上被放大。热板温度如果分布不均，同一块模具的不同区域就会出现硫化程度的差异，同一批制品中有的欠硫、有的过硫，外观与性能都难以统一。因此，热板需要具备良好的导热能力与均匀的温度分布，控温系统需要有足够的精度与响应速度。
其二，压力要稳。合模压力不足，胶料在模具型腔中填充不到位，制品容易出现缺料、气孔、飞边过厚等缺陷；合模压力过大，则会压坏模具、加速设备磨损，也可能因为胶料被过度挤出而使制品尺寸偏小。在硫化过程中，胶料受热膨胀，型腔内压力升高，液压系统需要能够保持稳定的合模力，不能出现明显的掉压现象。
其三，时间要可控。硫化时间的长短取决于胶料配方、制品厚度与模具结构。厚制品需要更长的保温时间，让热量传递到内部；薄制品则可以适当缩短。设备需要提供可靠的计时装置，并在到达设定时间后给出提示，方便操作人员及时开模，避免因为遗忘而造成的过硫。
其四，操作要便利。中小型模压制品往往批量大、品种多、换模频繁。模具装卸是否方便、热板开合是否顺畅、控温设定是否直观，都会影响到日常生产效率与操作人员的劳动强度。
其五，运行要可靠。硫化车间通常处于持续运转状态，设备需要长时间稳定工作。液压系统出现渗漏、加热系统出现故障、控制系统出现误动作，都会造成停机，影响交付进度。因此，设备的结构可靠性、电气保护措施、日常维护的便利程度，都是实际使用中需要考量的方面。
橡胶硅胶平板液压硫化机BG-8017在结构布局、控制方式与保护措施上，围绕上述要求做了相应配置，能够满足中小型橡胶硅胶模压制品生产的常规需要。
二、平板液压硫化机的工作原理与结构组成
平板液压硫化机的工作过程，可以概括为合模、升温、保压保温、开模四个环节。模具放置在活动平板与固定平板之间，液压系统把压力传递给柱塞，柱塞推动活动平板向上运动，与固定平板一起把模具夹紧。与此同时，上下热板通电升温，把热量传递给模具与其中的胶料。胶料在温度与压力共同作用下发生交联反应，保温保压到设定时间之后，液压系统卸压，活动平板下行，模具打开，取出制品。整个过程重复进行，形成批量生产。
从结构上看，平板液压硫化机主要由主机、液压站与控制箱三个部分组成。
主机部分是整个设备的承力与成型主体。它包含底座、立柱、上横梁与固定平板、活动平板、柱塞、油缸等部件。四柱式结构的四根立柱贯穿上横梁与活动平板，起到导向与承力的双重作用。合模时，压力由油缸作用于柱塞，柱塞向上顶起活动平板，活动平板沿立柱上行，把模具压在固定平板上。四柱结构的特点是受力对称、导向性好，活动平板在升降过程中不容易出现偏摆，模具受到的压合力分布较为均匀。设备的柱塞直径为φ152mm，柱塞行程为250mm，热板尺寸为350×350mm，工作层数为双层，热板间距为125mm。
液压站部分为设备提供动力。它包含油泵、电动机、油箱、管道、各类阀件等。油泵由电动机带动，把液压油从油箱吸入并加压输出，通过阀件控制油液的流向、压力与流量，进而驱动柱塞的升降。工作液压力上限为14.0MPa，公称合模力为0.25MN。液压系统的管路连接需要保持良好的密封性，避免渗漏造成压力损失。
控制箱部分是设备的指令中枢。它装有按钮开关、磁力启动器、计时装置、制动控温仪与过载保护器等元件。操作人员通过按钮控制合模、开模、加热等动作；计时装置管理硫化时间；控温仪负责温度的测量与调节；过载保护器则在电动机出现过载时自动切断电源，防止电机损坏。设备采用电加热方式，热板加热功率为2.7KW，总加热功率为7.6KW，由自动控温仪分三路控温，可在20至200度范围内任意调节。
液压传动的基本原理值得稍作说明。液压系统以液压油作为工作介质，通过油泵把机械能转换为液压能，再通过油缸把液压能转换为机械能。由于液体在密闭容器中受到压力时，压力会向各方向均匀传递，因此通过改变油缸的受力面积，就可以在较小的输入力基础上得到较大的输出力。柱塞式油缸的特点是结构简单、制造方便、对油液清洁度的适应性较好，在中小型硫化机的合模系统中应用较多。系统压力由阀件控制，压力过高时通过溢流阀泄压，从而把系统压力控制在设定范围内。
温度传递环节，热量由热板传导至模具，再由模具传导至胶料。热板与模具之间如果存在间隙或者表面不平，会形成接触热阻，导致传热效率下降。因此，热板工作面需要保持平整与清洁，模具底面也要尽量平整，必要时在热板与模具之间加装导热垫层，改善接触传热。胶料本身的导热系数不高，厚制品的中心部位升温会滞后于表面，这也是厚制品需要更长保温时间的原因。
时间控制环节，设备通过计时装置设定保温保压时长。计时起点通常取合模到位、温度回稳之后，计时终点则对应可以开模的时间点。设定值需要结合胶料的硫化特性曲线来确定：可以通过硫化仪测得的正硫化时间作为参考，再根据制品的实际厚度与模具结构做适当修正。对于多层结构，上下两层的实际温度可能略有差异，可以通过适当延长保温时间或者分别设定各层的工位安排来补偿。
三、橡胶硅胶平板液压硫化机BG-8017的整体设计架构

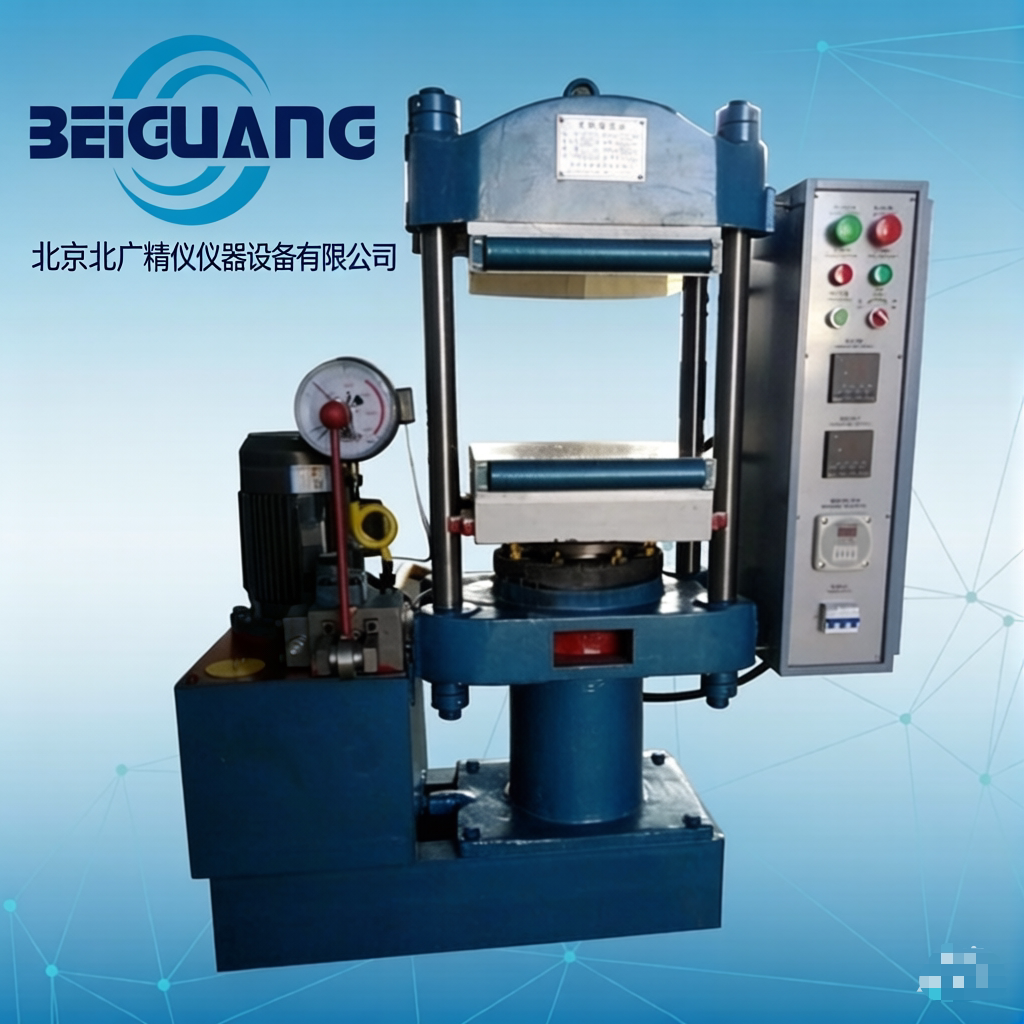

橡胶硅胶平板液压硫化机BG-8017采用四柱式整体结构，压制型式为下压式，也就是活动平板自下向上压合。整机分为主机、油箱与电控箱三个部分，布局紧凑，占地面积适中，适合放置在橡胶制品车间的成型工位使用。
主机部分装有柱塞、油缸、固定平板、活动平板等部件。四柱式整体框架提供了稳定的受力路径，合模压力通过柱塞均匀传递到活动平板，再作用于模具。固定平板位于上方，与活动平板共同构成压制空间。双层结构意味着设备可以在同一台机器上布置两层模具工位，上下两层共用液压压力与加热系统，在层间距允许的范围内同时成型两组模具，对于产量需求适中的生产现场，这种布局能够提高单台设备的产出。
液压部分由油箱、油泵、管道与阀件组成。油泵由电动机带动，为柱塞提供动力。油箱除了储油，还起到散热与沉淀杂质的作用。设备在长期运行中，液压油的清洁度与油温会影响系统的工作状态，因此需要按周期检查油位、油质与油温。工作液压力上限为14.0MPa，配合φ152mm的柱塞直径，可以得到0.25MN的公称合模力，适用于中等尺寸模具的压制需求。
电控部分设有按钮开关、磁力启动器、计时装置、制动控温仪与过载保护器等。设备采用电加热方式，热板通电后升温，由自动控温仪分三路控温。所谓三路控温，是指把加热回路分成若干独立控制的通道，分别监测各自区域的温度，通过控制各路的通断时间，使热板整体温度趋于均匀。相比单路控温，多路控温在热板面积较大时更有优势，可以减少边缘与中心之间的温差。设备的热板工作温度范围为0至200℃，可以在这一区间内任意调节；温度达到设定值后，电路自动保持恒温，不需要人工反复调整。
在时间管理方面，设备配有计时装置。操作人员根据胶料与制品的工艺要求设定硫化时长，计时到达后设备自动报警，提示可以开模取件。这一功能减少了依靠人工看表计时的随意性，对批量生产中的一致性有实际帮助。
在电气保护方面，设备装有磁力启动器与过载保护器。电动机在出现过载情况时能够自动切断电源，避免电机长时间过载运行而损坏。这类基础保护措施虽然简单，却是设备长期稳定运行的重要保障。
需要说明的是，这台设备的定位是面向中小规格模压制品的通用型成型设备。热板面积350×350mm、公称合模力0.25MN、双层结构、电加热、分三路控温，这些配置组合起来，适合生产密封圈、垫片、胶板、硅胶杂件、硅胶按键、小型橡胶减震件等产品。对于需要更大台面或者更高吨位的生产场景，则需要选择规格更大的机型。
整机重量为600Kg，属于中小型设备，对车间地面的承重要求不高，常规的工业混凝土地面即可满足安装条件。设备在运输与安装时需要注意保持水平，四柱底座与地面之间可以通过垫铁调整，使活动平板升降过程顺畅，避免因为机身倾斜导致立柱受力不均。
四、主要技术指标
公称合模力：0.25MN
工作液压力上限：14.0MPa
柱塞行程：250mm
热板面积：350×350（mm）
柱塞直径：φ152mm
工作层数：双层
热板间距：125mm
热板加热功率：2.7KW
总加热功率：7.6KW
热板工作温度：0--200℃
油泵电机功率：2.2KW
加热方式：电加热
重量：600Kg
五、核心功能特点与使用优势
其一，四柱式整体结构，受力对称、导向性好。 四根立柱贯穿上横梁与活动平板，既是承力构件，也是导向构件。合模时压力沿立柱方向传递，活动平板在升降过程中的偏摆量受到限制，模具受到的压合力分布较为均匀，制品厚度的一致性因此更有保证。整体式框架相比分体式结构，刚性更好，长期承受合模压力之后的形变较小，有利于保持设备的精度稳定。
其二，下压式压制形式，装模取件较为方便。 活动平板自下向上压合，模具放置在下方活动平板上，操作人员在装模时可以把模具直接平移到位，不需要把模具举高到上方。对于重量较大的模具，下压式结构在装模与对位环节相对省力，也有利于模具的日常更换与维护。
其三，公称合模力0.25MN，匹配中小规格模具。 0.25MN的合模力对应约25吨的压力输出，配合350×350mm的热板面积，适用于中小尺寸模具的压制。这一吨位区间的设备在橡胶杂件、硅胶制品、垫片密封件等行业中应用普遍，既能满足常规制品的成型需求，也不会因为吨位过高而使设备体积与能耗显著增加。
其四，双层结构，空间利用率较高。 同一台设备可以布置两层模具工位，上下两层共用一套液压与加热系统。对于批量适中、模具尺寸不大的生产场景，双层结构在同一占地面积下提供了更多的成型工位，有利于提高单位面积产出，也比较适合多品种、小批量交替生产的使用方式。
其五，电加热配合分三路控温，温度分布较为均匀。 热板采用电加热方式，由自动控温仪分三路控制，可以在20至200度范围内任意调节。分路控温的设计使热板不同区域的加热功率能够分别调整，减少边缘散热带来的温差，使模具在较大范围内获得相对均匀的温度条件。温度达到设定值后电路自动保持恒温，减少了人工看管的工作量。
其六，计时到达自动报警，便于掌握开模时机。 设备配有计时装置，硫化时间到达设定值后自动报警。橡胶制品的硫化时间往往以分钟计，批量生产中很容易因为操作人员注意力分散而出现开模过晚的情况。自动报警功能相当于给操作人员一个明确的信号，减少了过硫风险，也让一人多机的岗位安排更为可行。
其七，过载保护，电机运行较为安全。 电控箱内装有磁力启动器与过载保护器，电动机出现过载时能够自动切断电源。橡胶硫化设备的油泵电机在合模、开模过程中存在启动频繁、负载波动的情况，具备过载保护可以降低电机烧毁的概率，减少因为电气故障导致的停产。
其八，结构相对简单，维护门槛不高。 四柱式平板硫化机的结构组成清晰，主机、液压站、电控箱三个部分相对独立，故障排查时可以分部分进行。液压元件、加热元件、密封件等属于常规工业配件，通用性较好，更换方便。对于没有专职设备工程师的中小型企业，这类结构简明、维护便利的设备更容易被日常管理消化。
其九，能耗与占地较为适中。 油泵电机功率为2.2KW，热板加热功率为2.7KW，总加热功率为7.6KW，整机重量600Kg。这样的功率配置与重量规格，对车间供电容量与地面承重的适应面较宽，也便于在现有生产布局中增减设备。
六、标准操作流程与使用规范
规范的操作是获得稳定制品质量的前提，也是设备长期可靠运行的保障。使用橡胶硅胶平板液压硫化机BG-8017开展生产，大致可以分为开机准备、装模升温、合模硫化、开模取件与停机收尾几个阶段。
开机准备阶段，先检查设备外观与各路连接。查看立柱、活动平板、固定平板有无异常，液压管路接头有无渗漏痕迹，油箱油位是否在正常范围内，油液是否出现乳化或者明显变色。检查电控箱的按钮、指示灯、计时装置与控温仪是否正常显示，接地是否可靠。确认模具型腔清洁、无残胶之后，再进行下一步操作。
装模升温阶段，把模具放置在活动平板上，注意模具位置居中，避免偏置导致受力不均。对于双层结构，上下两层的模具尺寸与厚度应尽量接近，使两层的压制条件趋于一致。开启加热，设定控温仪表的目标温度，等待热板升温到设定值并稳定。温度稳定之后，再让模具与热板充分接触一段时间，使模具本身达到热平衡，这样可以避免胶料在低温模具中过早定型。
合模硫化阶段，把裁好的胶料放入模具型腔，启动合模。柱塞带动活动平板上行，模具被夹紧，型腔内的胶料在压力下填充流动。此时需要关注液压系统的压力表读数是否达到设定范围，出现明显掉压要停机检查。达到设定压力后开始计时，保温保压到设定时长。期间不要让设备受到振动或者外力碰撞，避免压力波动影响制品的致密度。
开模取件阶段，计时到达后设备发出报警提示，此时先卸压，等压力表回落到安全范围再开模。开模后取出制品，注意使用合适的工具，避免烫伤。制品取出后及时清理模具型腔中的残胶与飞边，保持型腔清洁，为下一模做好准备。对于需要连续生产的场合，可以按同一节奏重复上述步骤。
停机收尾阶段，如果当班生产结束，先把控温仪与加热开关关闭，让设备自然降温，不要用冷水直接冲刷热板，避免热板因急冷产生变形或者开裂。待温度降到安全范围后，关闭油泵电机与总电源，清理设备表面与地面，记录当班的生产情况与设备运行状况。
使用过程中有几个要点需要注意。装模前确认模具温度与设备设定温度相匹配，避免冷模直接进入高温热板造成局部温差过大。合模时观察活动平板升降是否平稳，出现异常声响或者卡顿要立即停机排查。不要在设备运行中进行拆卸或者调整，所有涉及液压与电气的作业都应在断电、卸压后进行。设备运行时操作人员不要把手伸入压制区域，装取制品应使用工具或者等设备全开后进行。长时间停机之后重新启用，需要先空载运行几次，确认液压系统动作正常再投入生产。
七、日常维护与保养要点
液压系统是平板硫化机的动力来源，也是日常维护的重点。应按周期检查油箱油位，油位过低要及时补加同牌号液压油，不要混用不同品牌的油液。液压油在使用过程中会逐渐氧化、污染，一般需要按运行时间或者油质检测结果定期更换，换油时清油箱与滤网，避免杂质进入系统。管路接头、密封件出现渗漏要及时处理，不要把渗漏当成小问题长期搁置，渗漏不仅浪费油液，还会导致系统压力不稳，影响制品质量。油温也是需要注意的指标，油温过高会加速油液老化，也会影响液压元件的寿命，车间环境温度较高时应加强通风散热。
加热系统需要定期检查。热板工作面应保持平整清洁，残胶与积碳要及时清除，避免形成隔热层影响传热。加热管属于易损件，长期使用后可能出现断路或者功率衰减，检修时可以用万用表检测各加热回路的通断与电阻值，发现异常及时更换。控温仪的测温元件需要与被测部位保持良好接触，测温线松动会导致温度显示失真，进而影响硫化效果。建议按周期使用经过溯源的标准测温器具对热板实际温度进行核对，确认控温仪显示值与实际值之间的偏差处于可接受范围。
机械部分需要保持润滑与紧固。四柱结构的立柱表面应保持清洁，可以按手册要求涂抹适量润滑脂，减少活动平板升降过程中的摩擦与磨损。紧固螺栓、螺母按周期检查是否松动，尤其是长期承受合模压力与振动的部位。活动平板的导向部位如果出现异常磨损，应及时处理，避免因导向间隙过大导致压制偏斜。
电气部分需要注意防潮防尘。电控箱内保持干燥清洁，粉尘较多的车间应定期用干燥压缩空气吹扫箱内积尘，操作前先断电。按钮、指示灯、计时装置等元件出现失灵要及时更换，避免带病作业。接地装置要定期检查，保证设备外壳可靠接地，降低漏电风险。
设备的使用环境对寿命有直接影响。设备应放置在通风、干燥、无腐蚀性气体的车间内，避免露天淋雨或者长期处于高湿环境。长期停用时，应释放系统压力，断开电源，用防尘罩遮盖设备，切断模具与热板之间的接触以减少锈蚀风险。重新启用前应做一次全面的空载检查。
八、典型行业应用场景
橡胶密封件行业。 垫片、O型圈、油封、密封条等产品尺寸跨度大、批量要求高。这类产品多采用模压工艺成型，对温度均匀性与合模压力稳定性要求较高。0.25MN的合模力配合350×350mm的热板，可以满足中小规格密封件的模具需求，双层结构则适合在有限场地内安排多副模具轮换生产。
硅胶制品行业。 硅胶按键、硅胶杂件、硅胶密封圈、硅胶厨具配件等产品，多数采用模压或者注射工艺。硅胶的硫化特性与通用橡胶有所差异，对温度的均匀性要求较高。设备的电加热配合分路控温方式，可以在20至200度范围内按工艺需要设定温度，适应硅胶材料的成型条件。
橡胶板与薄片制品。 薄片制品的厚度控制对合模压力的平稳性较为敏感，压力波动会导致厚度不均。四柱式结构的受力对称特性，有利于薄片制品的厚度一致性。这类制品往往幅面较大，在选择模具与设备匹配时需要注意热板面积与模具尺寸的对应关系。
橡胶杂件与工业配件。 减震块、缓冲垫、工业脚轮橡胶件等杂件，品种多、批量不一，常需要频繁换模。下压式结构在装模环节较为方便，配合双层工位，可以在两层同时安排不同品种的模具，提高换模效率。
硅胶与橡胶复合制品。 部分制品需要在同一模具中同时成型橡胶与硅胶，或者嵌入金属骨架、织物骨架。这类复合结构对温度与压力的匹配要求较高，需要在工艺上做相应调整，平板硫化机提供的可控温度与压力条件，为这类复合制品提供了成型基础。
九、平板硫化设备的发展趋势
随着橡胶硅胶制品向精细化、功能化方向发展，平板硫化设备也在持续演进。
在控温方面，热板的温度均匀性与控温精度仍是改进方向。采用更细分的多路控温、优化加热管的布置密度与功率分布、改善热板与模具之间的接触传热，都可以提升温度的一致性，进而减少同一批制品之间的性能差异。
在压力控制方面，液压系统的低压保压能力与压力稳定性受到更多关注。对于薄壁制品或者对压力敏感的胶料，过高的合模压力容易造成尺寸偏差，具备分段加压或者低压保压功能的系统，能够更好地适配这类工艺需求。
在自动化方面，自动开模、自动顶出、自动取件的配置逐步增多，可以减轻操作人员的劳动强度，提高生产节拍的一致性。对于一人看管多台设备的车间，自动化的辅助功能尤其实用。
在能耗与环保方面，加热方式的改进、保温层的优化、余热回收等方式，有助于降低单位制品的能耗。设备选材与表面处理工艺的进步，也在减少设备运行中的油污扩散与废气排放。
在设备管理方面，温度、压力、时间等工艺参数的数字化记录与追溯逐步普及，为质量管控提供了更完整的数据链。通过与车间管理系统对接，可以实现工艺参数的统一下发与偏差预警，减少人工设定带来的不确定性。
从使用角度看，无论是哪种技术演进，平板液压硫化机的价值都体现在稳定的温度、稳定的压力与可靠的时间控制这三件事上。设备选型时结合自身的制品规格、批量规模与工艺特点做出匹配，配合规范的日常操作与按周期的维护，才能让设备在长期生产中保持稳定的输出。
结语
橡胶硅胶平板液压硫化机BG-8017以四柱式整体结构、下压式压制形式、双层工作层、电加热分三路控温为基础配置，公称合模力0.25MN，热板工作温度覆盖0至200℃，计时到达自动报警，配有磁力启动器与过载保护器，适用于压制各类模压制品，包括橡胶制品与塑料制品，也可用于薄片制品的成型。对于中小规模的橡胶硅胶制品生产企业而言，这类结构简明、参数匹配、维护便利的成型设备，是模压生产线上一件务实的生产工具。
设备的价值，往往不体现在某一项参数的突出上，而体现在日常生产中温度是否稳定、压力是否可靠、操作是否顺手、维护是否方便这些细节里。把这些细节管好，制品的一致性与生产效率才能得到持续保障，设备也才能在车间里长久可用。
