排污扩容器

　　排污扩容器属于锅炉热力系统压力容器，配套锅炉、分汽缸使用，接收锅炉高温高压排污水，通过扩容降压闪蒸，把高温污水分离为二次蒸汽与饱和热水，回收余热、降低排污温度压力，保障系统安全，是整套发酵生产线蒸汽系统配套设备。

　　一、两种类型

　　1. 连续排污扩容器（连排）

　　接收锅炉汽包连续排出高盐污水，24 小时连续运行；闪蒸出的二次蒸汽可回收送入除氧器或换热系统，回收热能，降低锅炉能耗。

　　2. 定期排污扩容器（定排）

　　间歇接收锅炉底部定期排污（含泥渣杂质污水），扩容降温，一般不回收蒸汽，废水降温后排至排污池，防止高温污水直接排放产生安全风险。

　　二、工作原理

　　高温高压锅炉污水进入扩容器，空间变大、压力快速下降，饱和水发生闪蒸，一部分水汽化为低压二次蒸汽；经过内部百叶窗汽水分离器完成汽水分离，蒸汽从顶部引出，热水留在下部，依靠液位调节阀自动排水。

　　三、材质选型

　　Q245R/Q345R 碳钢：常规锅炉系统，性价比最高，内壁防腐处理

　　SUS304 不锈钢：水质洁净、氯离子偏高工况，减少锈蚀

　　SUS316L：污水含腐蚀性盐类，防腐要求高的生物 / 精细化工项目

　　四、结构与标配附件

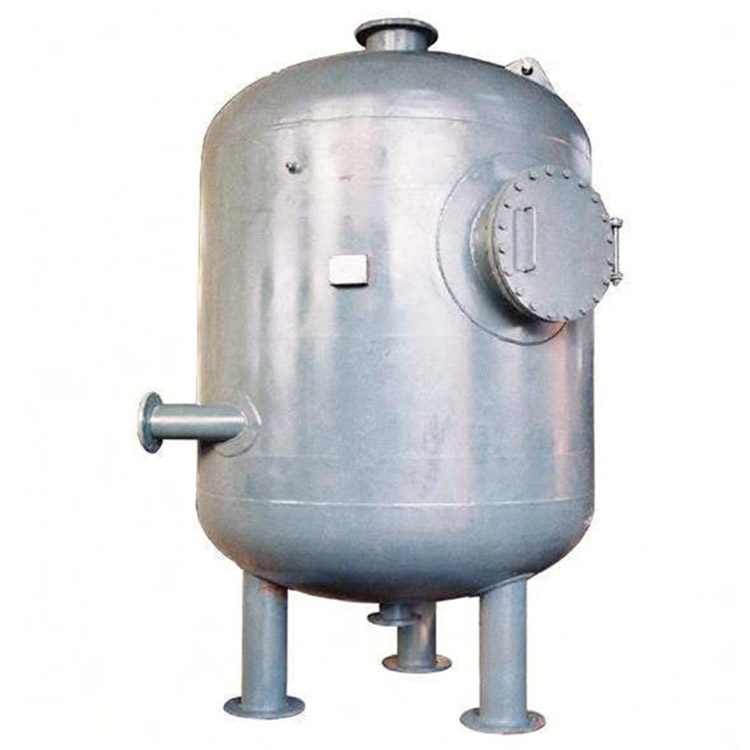

　　1. 筒体 + 椭圆封头，立式为主，底部支座支撑

　　2. 内部：切向进水口、防冲板、百叶窗汽水分离组件

　　3. 管口：排污进水口、顶部二次蒸汽出口、底部排水口、人孔

　　4. 安全仪表：安全阀、压力表、液位计、液位自动调节阀、排污取样口

　　5. 外部保温，减少热损失

　　五、配套整套发酵生产线

　　锅炉 → 分汽缸（给反应釜、发酵罐供热）；锅炉排污管线接入排污扩容器，闪蒸蒸汽回收利用，降温后的废水排入污水收集系统；管路采用不锈钢焊管。

　　六、选型要点

　　1. 区分：连续排污扩容器 / 定期排污扩容器，核算排污流量

　　2. 输入参数：锅炉工作压力、排污温度、最大排污量，确定容积

　　3. 水质有腐蚀、含盐量高，选用不锈钢材质

　　4. 压力容器按 GB150 设计，焊缝探伤、水压试验，提供监检资料

　　七、运维要点

　　1. 定期排污，清理筒内泥沙、水垢

　　2. 定期校验安全阀、压力表（压力容器强制年检）

　　3. 检查汽水分离器，防止蒸汽带水

　　4. 检查液位调节阀，避免满水或跑蒸汽
