不锈钢卧式化工储罐

　　不锈钢卧式化工储罐为卧式常压 / 低压压力容器，采用 304/316L 不锈钢板材卷制焊接而成，适合车间室内摆放、场地高度受限场景，用于储存各类液态化工原料、助剂、中间体、废液，可配套不锈钢焊管、过滤器、尾气收集及废气处理设备。

　　一、结构特点

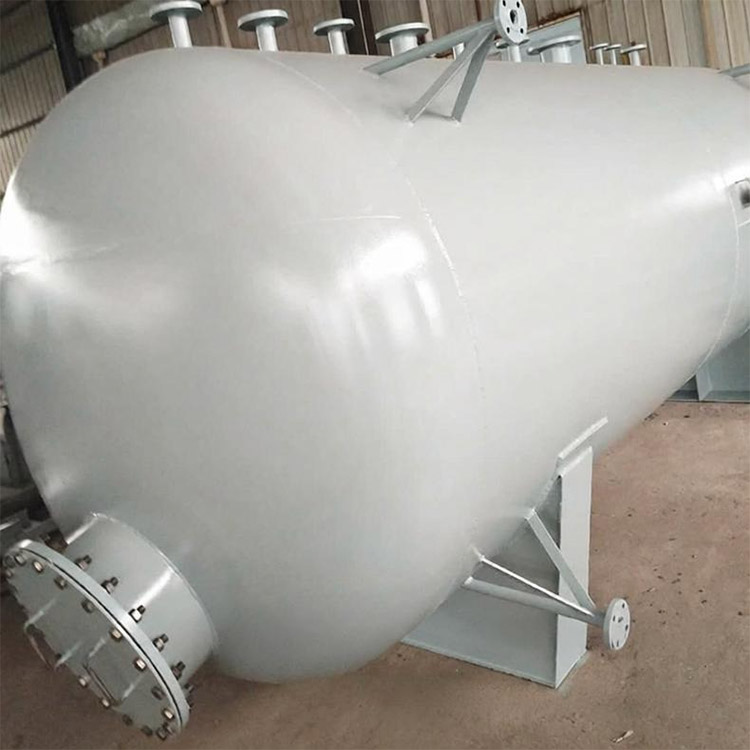

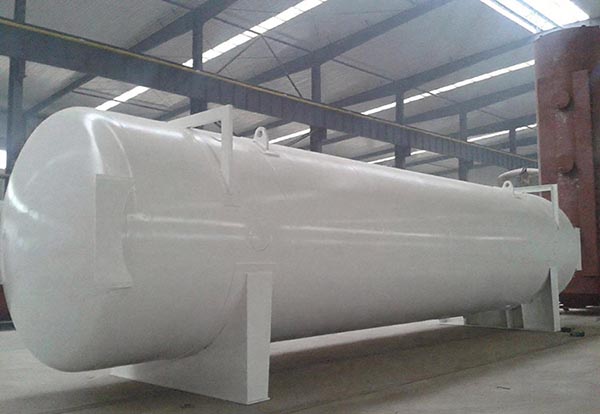

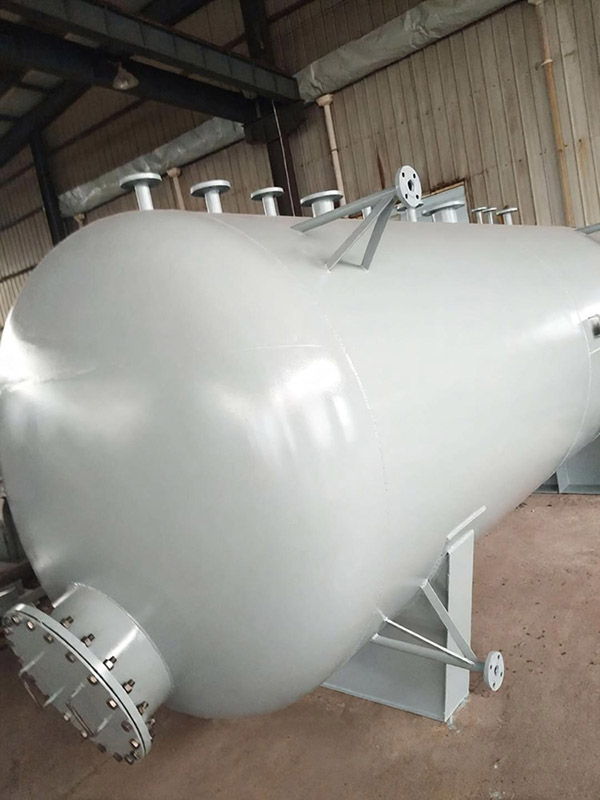

　　筒体卧式布置，两端为椭圆形封头；整体放置在鞍式支座上。

　　常压型：无承压，用于储存常温常压液体；

　　低压型：可带微小压力、氮封，属于压力容器，需监检备案。

　　优势：重心低，抗震性能好；安装高度低，方便布置在厂房内。

　　局限：同等容积占地比立式罐更大，大容量储存一般优先立式储罐。

　　二、材质选型

　　SUS304：清水、中性助剂、普通有机溶剂、低腐蚀料液，性价比高

　　SUS316L：稀酸碱、含氯离子介质、盐溶液、轻度腐蚀化工料，抗晶间腐蚀

　　内壁做酸洗钝化，卫生要求高可做抛光处理；焊缝探伤检测。

　　三、标配管口与附件

　　1. 进料口、出料口、回流口、底部排污口

　　2. 人孔：用于内部检修、清洗

　　3. 通气口 / 呼吸阀 + 阻火器（易挥发介质配置），可接尾气收集管线

　　4. 液位检测：磁翻板液位计，可选高低液位报警、液位远传

　　5. 压力表、温度接口、取样口

　　6. 防静电接地、鞍式支座、平台扶梯（按需选配）

　　四、适用场景

　　车间中间缓冲罐、原料接收罐、成品暂存罐、废液收集罐

　　厂房高度有限，无法布置大型立式储罐

　　配套罐区：化学品中转储存，介质为中性、弱酸弱碱、低腐蚀化工液体

　　不推荐：强氧化性浓酸、高温高压介质（需选用特种材质压力储罐）

　　五、配套系统

　　输送管路：不锈钢焊管、法兰阀门；管路前端可加装不锈钢袋式过滤器

　　尾气系统：呼吸阀气相收集，接入喷淋塔、UV 活性炭废气处理装置

　　围堰：卧式罐区域设置防渗围堰，防止物料泄漏扩散

　　六、选型要点

　　1. 确认介质、浓度、温度、腐蚀性，选定 304 或 316L

　　2. 设计压力：常压还是低压氮封；承压款按压力容器标准 GB150 设计

　　3. 容积：常用 0.5~100m³；鞍座基础要做好承重与防渗

　　4. 易挥发易燃易爆介质，必须配套呼吸阀、阻火器、静电接地

　　5. 预留气相接口，用于尾气收集治理，满足环保要求

　　七、运维要点

　　1. 定期巡检罐体焊缝、封头位置有无腐蚀渗漏

　　2. 定期校验液位计、压力表、呼吸阀

　　3. 定期清罐，清除底部沉淀杂质；开罐检修按受限空间作业规范执行

　　4. 保持静电接地完好，定期检测接地电阻
