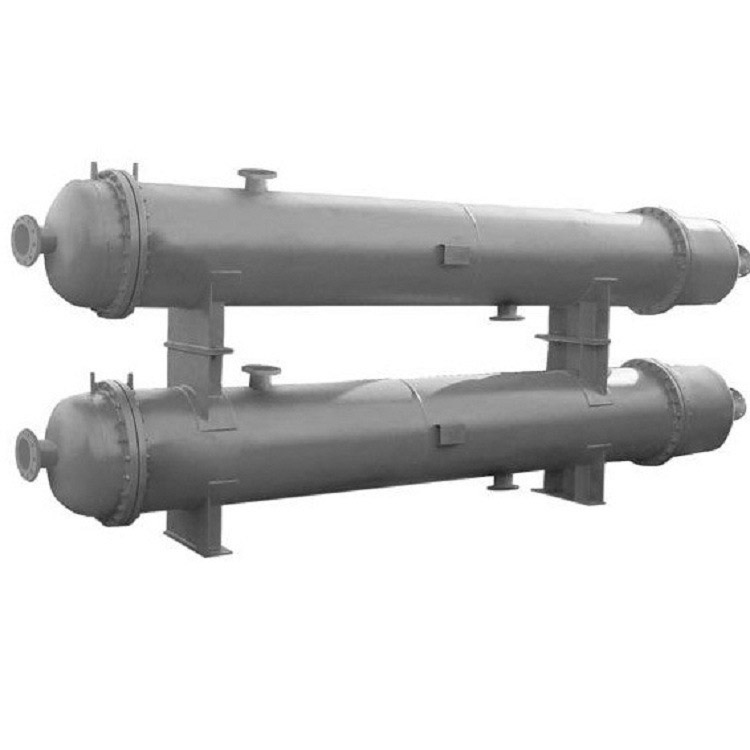

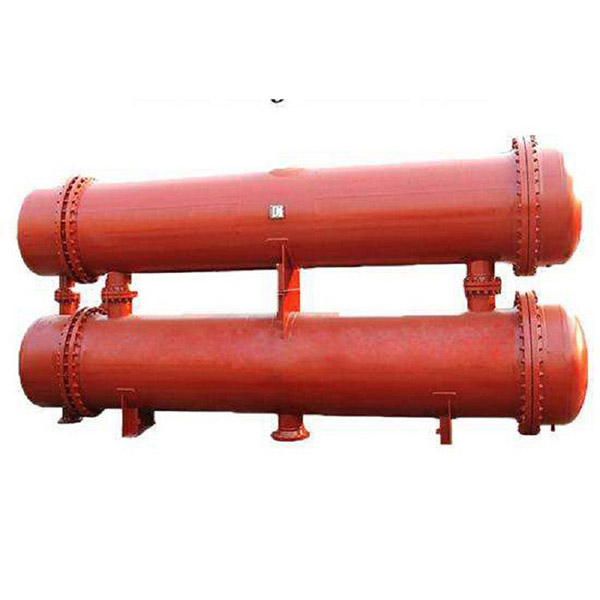

列管式换热器

　　定义：工业最主流的间壁式换热设备，冷热两种流体被金属管壁隔开，互不接触，通过管壁完成热量传递，实现加热、冷却、冷凝、余热回收

　　核心结构

　　1. 壳体：圆筒承压外壳，容纳管束，壳程介质在壳体内流动

　　2. 管束：大量平行换热管（碳钢、304/316 不锈钢、钛、铜等），是传热核心

　　3. 管板：厚圆板，换热管胀接 / 焊接固定在管板上，隔离管程、壳程，防止串液

　　4. 封头（管箱）：两端端盖，分配、汇集管程流体，设置进出口

　　5. 折流板：壳体内挡板，强制壳程流体横向冲刷管束，提高湍流，提升换热效率，减少流动死区

　　6. 防冲板：保护管束入口，避免高速流体冲刷磨损

　　管程：流体走换热管子内部；壳程：流体走管子与壳体之间的空隙。优先逆流布置，换热温差更大。

　　三大主流型式

　　1. 固定管板式

　　管束两端管板直接焊在壳体上，整体不可拆。

　　优点：结构简单、造价低、紧凑；

　　适用：壳程介质干净、腐蚀小，冷热流体温差不大工况。

　　2. 浮头式

　　一端管板固定，另一端管束可自由浮动（浮头）。

　　优点：管束可整体抽出，管程、壳程都能检修清洗；自由伸缩，可承受很大热膨胀差；

　　适用：高温高压、介质易结垢、冷热温差大，石油化工最常用。

　　3. U 型管式

　　换热管弯成 U 形，两端都固定在同一块管板上。

　　优点：单块管板，管子可自由伸缩，耐高温高压；管束可抽出清洗壳程；

　　适用：高温高压，管程介质干净不易结垢场景。
