不锈钢换热管束

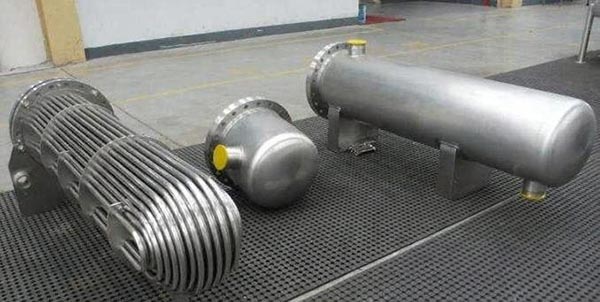

　　不锈钢换热管束是管壳式换热器核心内件，由大量不锈钢换热管、管板、折流板、拉杆、定距管组装而成，是实现冷热介质热量交换的核心组件，可单独生产供货，适配固定管板、浮头式、U 型管各类管壳式换热器壳体，用于发酵、菌种培养系统的冷热换热。

　　一、结构组成

　　1. 不锈钢换热管：传热主体，无缝换热管居多；U 型管束采用 U 型弯换热管

　　2. 管板：厚钢板，换热管胀接 + 焊接固定在管板上，隔离管程、壳程介质，防止串液

　　3. 折流板：改变壳程流体流向，提高湍流程度，强化换热，同时支撑换热管，减小振动

　　4. 拉杆 + 定距管：固定折流板间距，防止折流板滑移

　　5. 防冲板（可选）：壳程介质入口加装，避免高速流体冲刷磨损换热管

　　二、材质选型

　　换热管：304、316L（发酵项目主流）；强腐蚀可选 321、2205 双相钢

　　管板：同换热管材质（304/316L 复合板），规避异种金属电化学腐蚀

　　折流板、拉杆：配套选用 304/316L

　　工艺要求：管子与管板采用胀焊结合，密封性更好，适合压力容器工况。

　　三、分类

　　1. 固定管板管束：两端均固定在管板，结构简单；温差大时可加膨胀节

　　2. 浮头式管束：一端浮头，受热自由伸缩，管束整体可抽出，壳程便于清洗

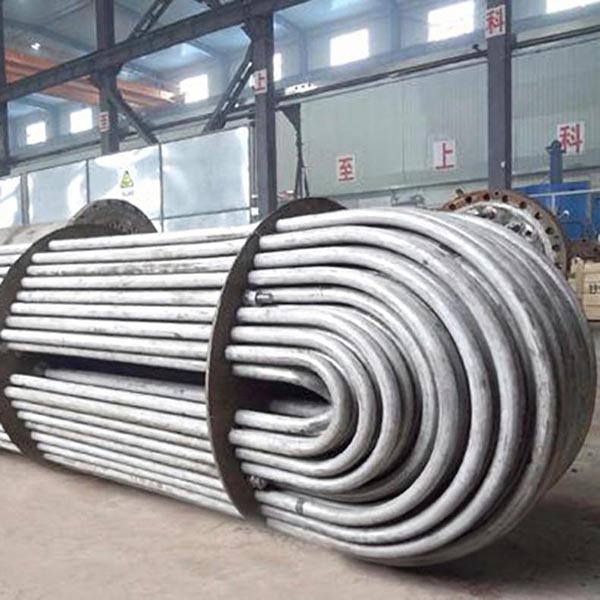

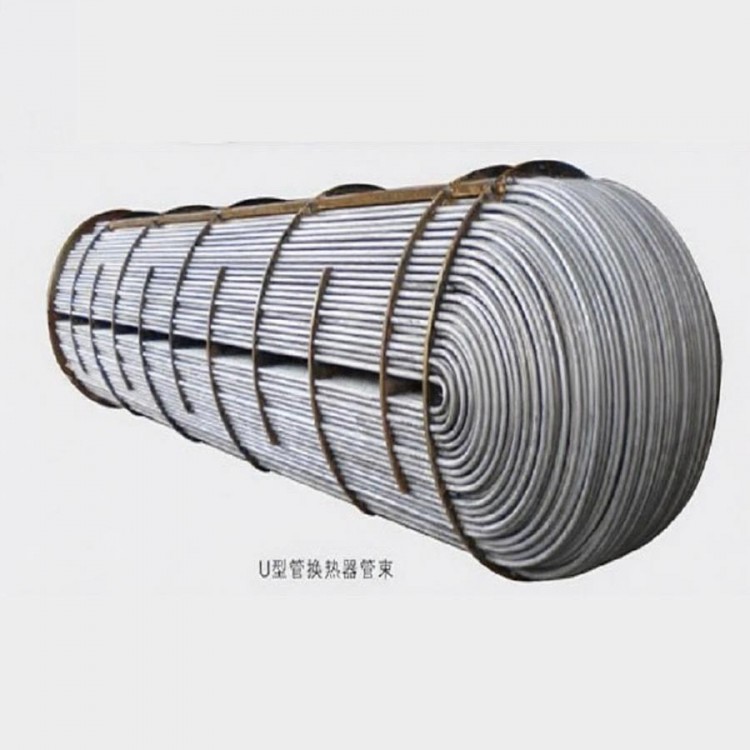

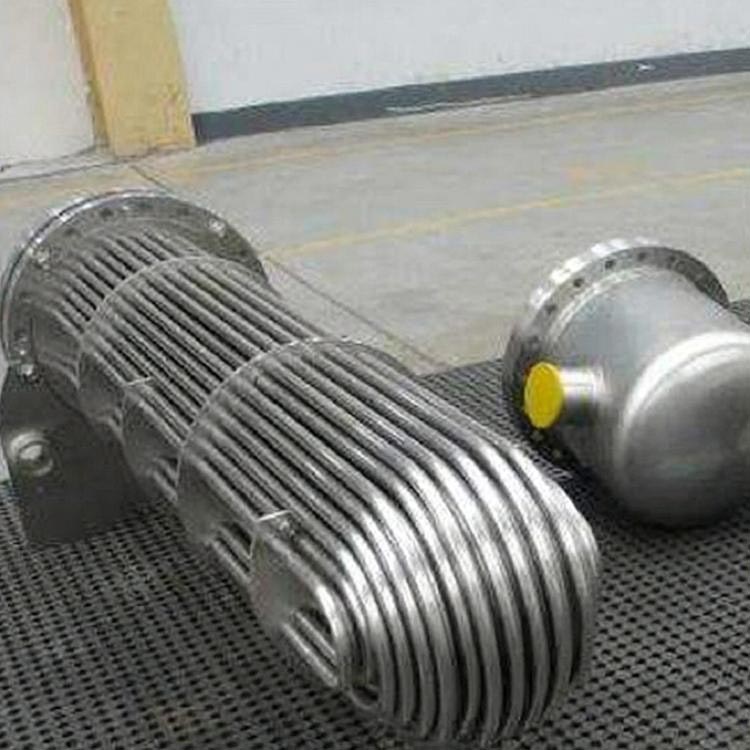

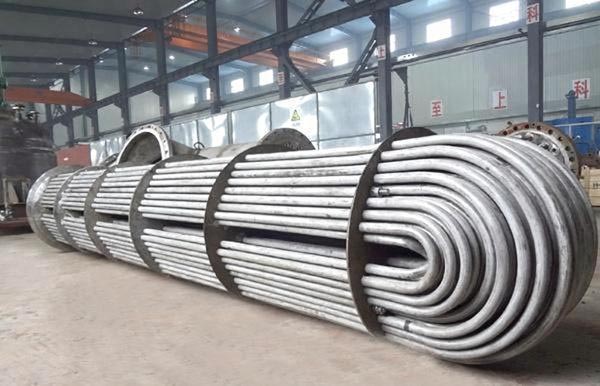

　　3. U 型管束：换热管弯成 U 形，只一块管板，耐高温、大温差，热补偿能力强（上一节 U 型管换热器核心内件）

　　四、生产线应用（配套你的发酵项目）

　　配套管壳式换热器，为**发酵罐、液体菌种培养罐**提供夹套循环水加热 / 冷却

　　培养基预热、灭菌后冷却、发酵尾气冷凝换热

　　循环水系统换热，前端搭配不锈钢袋式过滤器，拦截杂质，减少管束堵塞、磨损

　　配套管路采用不锈钢焊管，和蓄水罐组成整套恒温循环系统

　　五、选型要点

　　1. 根据热负荷、介质、温度压力确定换热管材质、管径、壁厚、管长

　　2. 介质含氯离子、弱酸，优先选用 316L 换热管束

　　3. 易结垢介质优先浮头式管束，方便抽出清洗管束外部

　　4. 高温、冷热温差大工况选用 U 型管束

　　5. 胀焊结合工艺，满足压力容器探伤要求，提供探伤资料

　　六、运维要点

　　1. 定期检查换热管外壁、管板焊缝腐蚀、点蚀、裂纹

　　2. 定期化学清洗管束水垢、生物粘膜（发酵循环水容易附着菌膜，降低换热效率）

　　3. 检查折流板松动、换热管振动磨损，防止换热管断裂泄漏

　　4. 检修水压试压，检测是否存在串料渗漏
