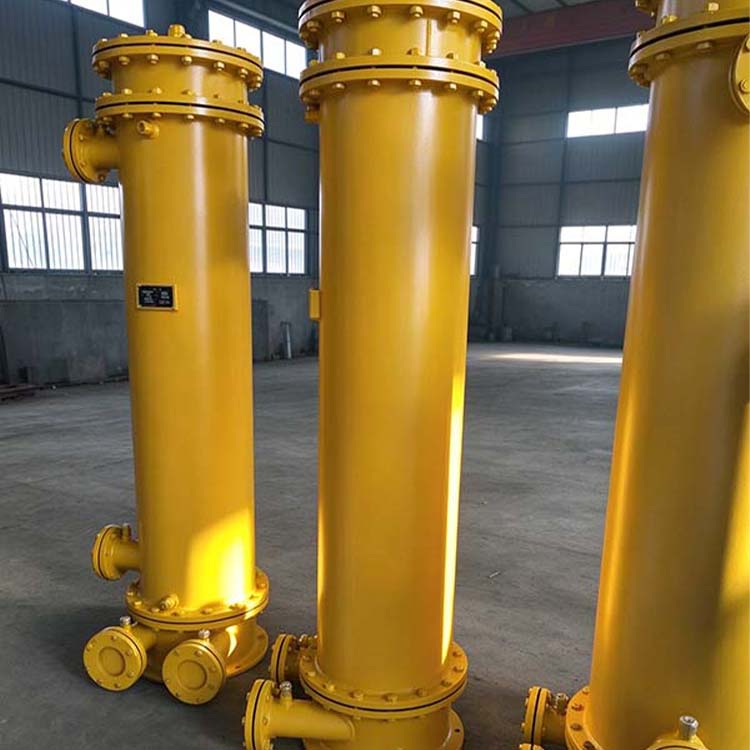

列管式换热器

　　U 型管换热器属于管壳式换热器的一类，管束采用不锈钢 U 型弯管，管子两端固定在同一块管板上，管子可自由伸缩，解决热膨胀应力问题；适合高温、高压工况，常用于冷却 / 加热发酵罐、培养罐夹套循环介质，可搭配不锈钢蓄水罐组成换热循环系统。

　　一、工作原理

　　冷热两种介质，一种走管内，一种在壳体与管束之间（壳程）换热。U 型管束受热可自由伸缩，不会产生热应力。

　　管程：换热介质在 U 型不锈钢管内部流动

　　壳程：另一种介质在壳体内部、管束外侧流动

　　介质互不接触，通过管壁传递热量，实现降温或升温。

　　二、材质选型

　　换热管束：304、316L 不锈钢（最常用）；腐蚀较重工况可选 321、2205 双相钢

　　壳体：Q235B/Q345R 碳钢（成本低）；介质腐蚀性强时壳体升级 304/316L

　　管板：与管束同材质，避免异种金属电化学腐蚀

　　三、结构特点

　　1. 管束全部弯成 U 形，只有一块管板；管束可以整体抽出，方便清洗壳程

　　2. 管子能自由热膨胀，耐高温高压，温差大的工况首选

　　3. 缺点：U 型弯管内侧难以机械清洗；管内不能走容易结垢、粘稠物料

　　四、核心参数与规格

　　设计压力：0.6～10MPa

　　设计温度：-20℃～450℃

　　管径：φ10、φ14、φ16、φ19、φ25 等不锈钢换热管

　　适用介质：循环冷却水、热水、导热油、低温介质、弱酸水溶液

　　五、适用场景（适配你前面生物发酵生产线）

　　发酵罐、液体菌种培养罐夹套冷热循环换热，恒温控制培养温度

　　不锈钢蓄水罐的水加热 / 冷却

　　化工、食品、生物行业冷热介质换热、冷凝、余热回收

　　高温、高压、冷热温差大的工艺换热

　　不推荐：管程介质易结垢、高粘度、含大量固体颗粒物料（U 型弯处不易清洗）

　　六、配套关联设备

　　循环水泵 + 不锈钢 U 型管换热器 + 不锈钢蓄水罐 → 供给培养罐、发酵罐夹套恒温循环水；换热后的尾气冷凝可接入废气处理系统，管路使用不锈钢焊管。

　　七、选型要点

　　1. 先核算热负荷、两侧介质流量、进出口温度、压力

　　2. 介质腐蚀性确定管束材质：普通循环水 304；含氯离子、弱酸介质选 316L

　　3. 区分管程 / 壳程介质：易结垢介质尽量走壳程（壳程便于冲洗）

　　4. 高温高压、温差大优先选用 U 型管；结垢严重选浮头式换热器

　　八、维护要点

　　1. 定期化学清洗管束水垢、生物膜（发酵循环水易长菌膜）

　　2. 定期水压试验，检查 U 型管焊缝、管板有无泄漏

　　3. 检查壳体防腐，管束抽装做好保护，防止 U 型弯磕碰损伤

　　4. 进出口加装过滤器（可选用前面不锈钢袋式过滤器），拦截杂质保护换热管
