激光下料 焊接吊耳(异形件)

　　这套是压力容器、工业储罐非标构件常用加工工艺，罐体封头补强板、吊耳、异形接管座、鞍座加强板、法兰连接板、异形支撑板都可以用这套工艺。

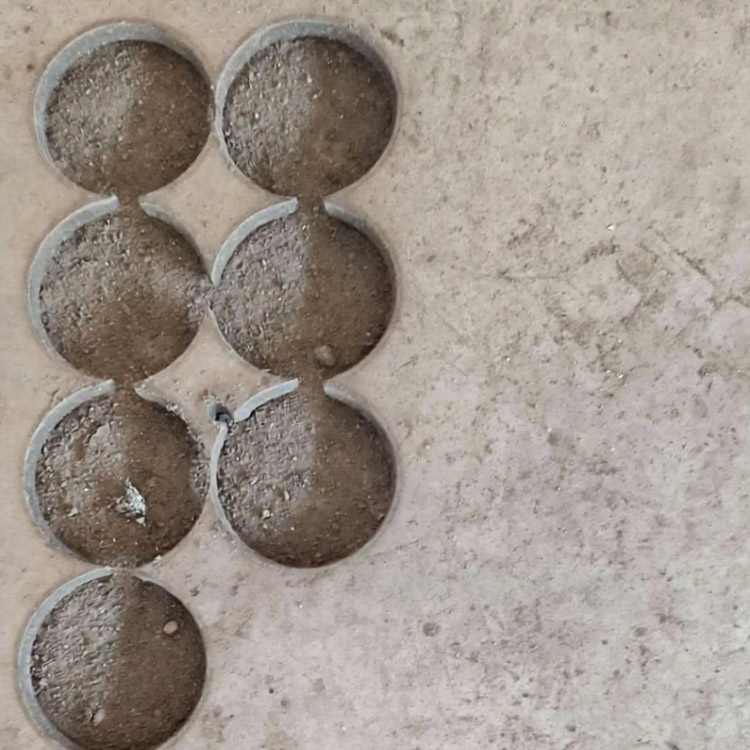

　　一、激光下料

　　工艺特点

　　利用光纤激光切割板材，轮廓精度高、切口窄、热变形小，适合不锈钢、碳钢板材切割；

　　板材厚度：薄板 2–12mm 最适合激光；厚板（＞16mm）火焰 / 等离子更经济

　　精度：±0.5mm 以内，切口光滑，减少后续打磨工作量

　　优势：CAD 图纸直接出件，任意异形轮廓无需开模，小批量、多规格非标件性价比极高

　　适用工件（储罐设备配套）

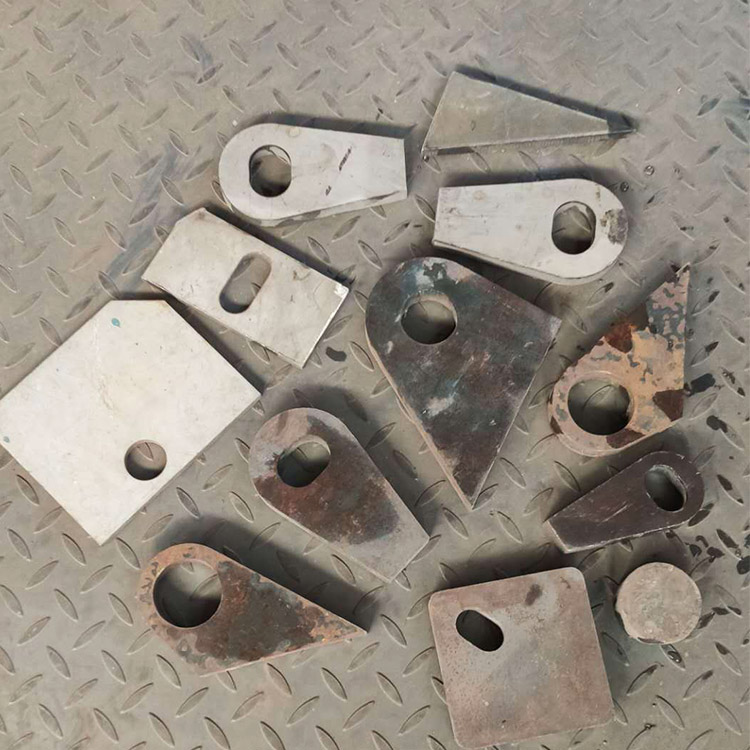

　　吊耳本体、鞍座加强筋、封头补强圈、异形支撑板、矩形 / 弧形连接板、异形垫板、设备支架、法兰异形挡片。

　　不锈钢激光切割后，切口会产生氧化层、氮化层，焊接前必须打磨去除，否则焊缝容易气孔、晶间腐蚀；不锈钢件切割完成要做酸洗钝化。

　　二、焊接吊耳（设备吊耳，储罐 / 发酵罐 / 分汽缸吊装用）

　　吊耳属于受力承重构件，压力容器设备吊耳设计很关键，不能随便割块板焊上去。

　　常见类型

　　1. 板式吊耳（平板吊耳）：激光下料成型，最常用；焊接在筒体 / 封头上，适合中小型储罐、发酵罐、分汽缸。

　　2. 管轴式吊耳：重载大设备，受力更好，压力容器大件优先。

　　重点要求

　　1. 吊耳板母材要和罐体母材同材质（不锈钢罐用 304/316L 板做吊耳，不能碳钢吊耳焊不锈钢罐体，电化学腐蚀）

　　2. 吊耳根部增加补强板（激光下料异形补强板），分散应力，防止吊装撕裂筒体壁板

　　3. 焊接：连续角焊缝，满焊；重要设备吊耳焊缝做渗透探伤 PT

　　4. 载荷：按设备满水重量计算吊装载荷，留安全系数（≥3 倍）

　　5. 位置：避开接管、焊缝区域；不能焊在封头圆弧过渡高应力区

　　压力容器（发酵罐、分汽缸）吊耳属于受压元件附属件，图纸要标注，焊接工艺 WPS，出厂探伤。常压储罐吊耳要求略低，但同样要校核承重。

　　三、异形件

　　泛指非标准矩形、圆形，带圆弧、缺口、开孔、不规则轮廓的钣金 / 板材构件，**激光下料最适合异形件**。

　　储罐 / 发酵罐 / 分汽缸常用异形件清单

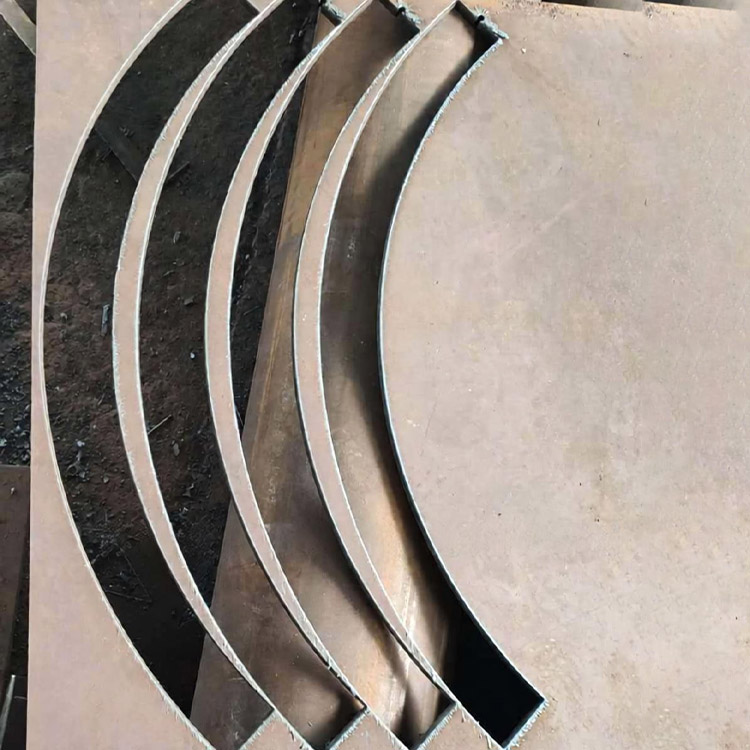

　　弧形补强板（贴合筒体圆弧，激光展开下料）

　　鞍座异形筋板、加强肋

　　封头异形垫板

　　异形接管加强座

　　异形挡板、导流板（分汽缸汽水分离挡板）

　　非标异形法兰盲板、异形支撑件

　　加工流程

　　CAD 三维建模 → 展开出二维图纸 → 激光切割下料 → 去毛刺、打磨 → 折弯（如需）→ 组对焊接 → 探伤（压力容器件）→ 酸洗钝化（不锈钢件）

　　四、加工注意要点（不锈钢设备重点）

　　1. 不锈钢激光件切割面氧化皮必须打磨干净再焊接，避免焊缝腐蚀隐患；

　　2. 不锈钢异形件、吊耳焊接采用氩弧焊，尽量少飞溅；完工酸洗钝化；

　　3. 吊装吊耳：严禁用普通钢板简易吊耳替代压力容器专用吊耳；吊耳拆除不可直接敲掉，打磨平滑，必要时 PT 探伤；

　　4. 异形圆弧件：筒体弧形板不能直接激光割圆弧板硬贴合，要做板材展开，保证贴合度；

　　5. 材质区分：碳钢件激光后可直接喷漆防腐；不锈钢严禁碳钢砂轮打磨，防止渗碳生锈。

　　五、适用场景（你前面整套设备）

　　不锈钢立式 / 卧式储罐、液体菌种发酵罐、分汽缸配套构件：设备吊耳、鞍座加强板、封头补强圈、内部异形导流挡板、接管加强垫板全部采用激光下料异形件加工。
