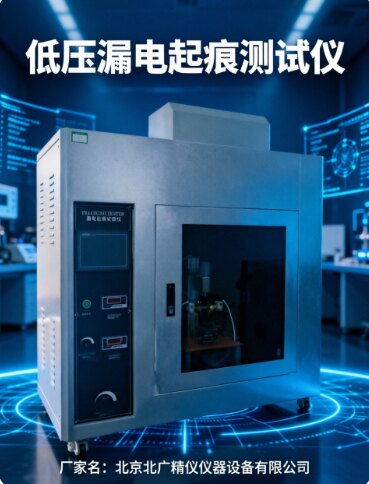

产品概述
漏电起痕检测仪器是一款专门用于测定固体绝缘材料在潮湿环境下相比漏电起痕指数和耐漏电起痕指数的专业检测设备。该设备依据国际电工委员会标准IEC60112:2003、国家标准GB/T4207、美国UL746A标准、美国ASTM D3638-92标准以及德国DIN53480标准等要求进行设计制造，广泛应用于电气绝缘材料的质量检测与科研领域。
漏电起痕是指固体绝缘材料在电场和潮湿环境的共同作用下，表面产生漏电并形成导电碳化通道的现象。这一现象会严重影响绝缘材料的电气性能和安全性能，因此对绝缘材料进行漏电起痕试验是评估其使用寿命和可靠性的重要手段。本检测设备采用触摸屏控制技术，操作简便直观，测试结果准确可靠，能够满足各类实验室和生产企业的质量控制需求。

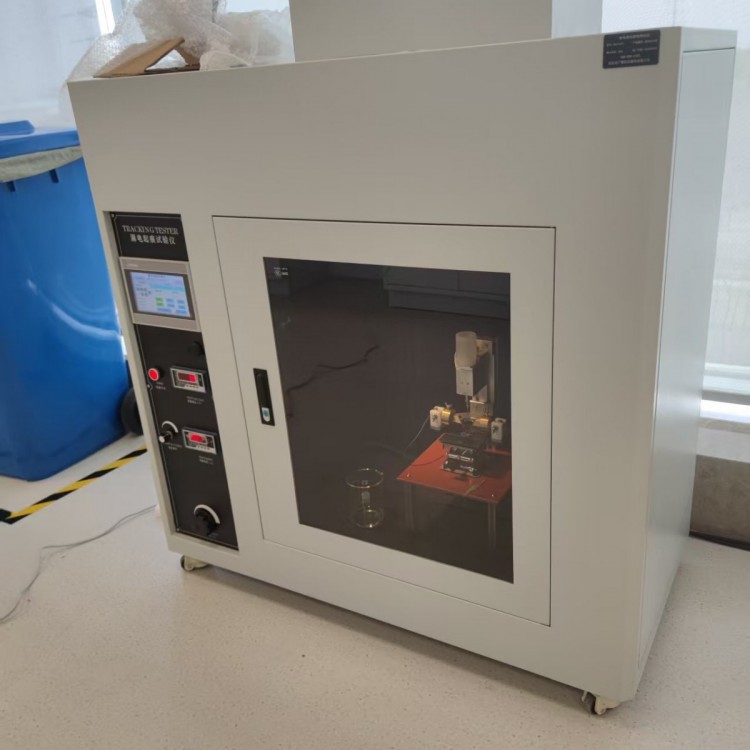

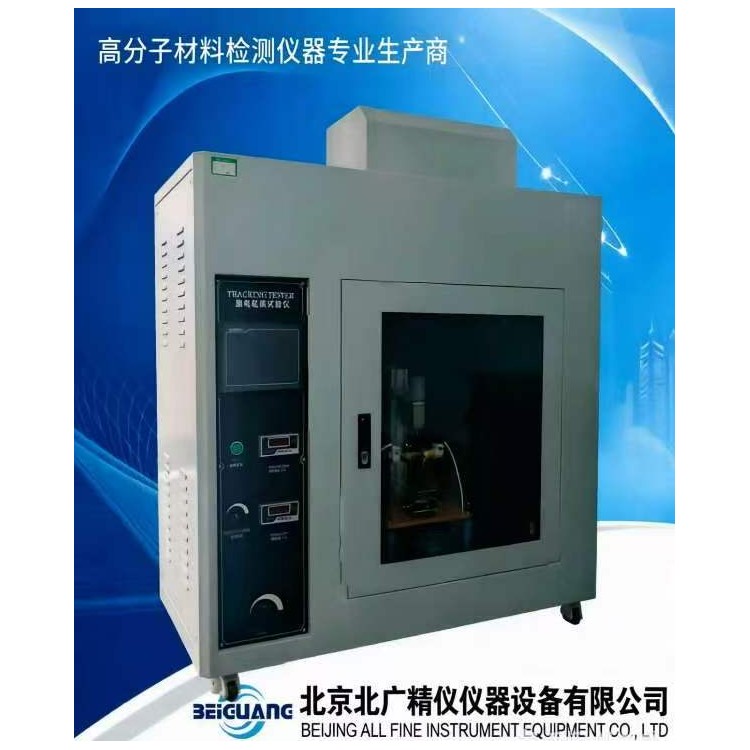

该设备整体结构设计合理，箱体采用优质材料制造，具有良好的密封性和耐腐蚀性。内部配置了精密的电极系统、溶液滴落装置和智能判断回路，能够模拟实际使用环境中的潮湿条件，对绝缘材料进行准确的漏电起痕试验。设备的施加电压范围覆盖0至600伏交流电，适用于各类低压绝缘材料的检测需求。
漏电起痕试验是评价绝缘材料在潮湿条件下抵抗漏电起痕能力的重要方法。在实际应用中，绝缘材料长期处于潮湿环境中，表面容易吸附水分形成水膜，在电场作用下产生漏电流。当漏电流产生的热量使水分蒸发时，会在材料表面留下碳化痕迹，这些碳化痕迹会逐渐发展形成导电通道，最终导致绝缘失效甚至引发安全事故。因此，通过漏电起痕试验可以提前发现材料的潜在缺陷，为产品质量控制提供科学依据。
应用领域
漏电起痕检测设备在多个领域发挥着重要作用。在电力行业，该设备被广泛用于变压器油纸绝缘材料、电缆附件绝缘材料、开关柜绝缘件等产品的质量检测。电力设备在运行过程中长期处于潮湿环境中，绝缘材料的漏电起痕性能直接关系到设备的安全运行寿命，因此漏电起痕试验成为电力设备出厂检验和型式试验的必检项目。电力工程师通过对绝缘材料进行漏电起痕试验，可以有效评估材料在实际运行条件下的性能表现，为设备选型和维护提供数据支持。
在电子元器件制造领域，该设备用于评估印刷电路板基材、封装材料、绝缘薄膜等产品的耐漏电起痕性能。随着电子设备向小型化、高密度化方向发展，对绝缘材料的性能要求越来越高，漏电起痕试验能够有效筛选出性能不达标的材料，保障电子元器件的可靠性。电子元器件制造商通过定期进行漏电起痕试验，可以及时发现原材料的质量波动，优化生产工艺，提高产品合格率。
在建筑材料行业，绝缘材料常用于电气线路的绝缘支撑和保护。漏电起痕检测设备可用于评估建筑用绝缘板材、绝缘胶黏剂、绝缘涂料等产品的性能，确保建筑电气系统的安全运行。特别是在潮湿环境如浴室、厨房等区域的电气安装中，绝缘材料的耐漏电起痕性能显得尤为重要。建筑电气工程师可以通过漏电起痕试验选择性能优良的绝缘材料，降低电气火灾风险。
在科研教学领域，该设备是高等院校和科研机构进行绝缘材料研究的重要工具。研究人员可以利用该设备开展新型绝缘材料的开发验证、老化机理研究、环境因素影响分析等方面的实验工作，为绝缘材料技术的发展提供数据支撑。高校实验室通过引入漏电起痕检测设备，可以为学生提供更贴近实际工程的实验教学内容，培养具备实际检测能力的专业人才。
此外，该设备还适用于质检机构对产品进行监督抽查，以及进出口贸易中的质量检验工作。通过标准化的漏电起痕试验，可以为产品的质量控制提供客观、准确的检测数据，助力企业提升产品质量水平，增强市场竞争力。
产品技术特点
该检测设备在技术设计上体现了多项创新特点。首先，设备采用触摸屏人机交互界面，操作人员可以通过直观的图形界面完成试验参数设置、试验过程监控和结果读取等操作，大大简化了操作流程，降低了对操作人员专业水平的要求。触摸屏界面支持中文显示，操作提示清晰明了，即使是初次使用者也能快速上手，有效缩短了培训周期。
其次，设备的电极系统设计经过精密计算和严格制造，电极尺寸和间距均按照标准要求精确控制。电极采用铜材与铂金相结合的材料方案，既保证了良好的导电性能，又确保了电极在试验过程中的化学稳定性。铂金电极具有较长的使用寿命和稳定的电化学性能，能够保证多次试验结果的一致性，减少因电极老化导致的检测误差。
第三，溶液的滴落控制系统采用高精度电磁阀，滴液间隔时间和液滴大小均可精确控制。滴液装置经过特殊设计，能够确保溶液以稳定的速率滴落在试样表面，模拟真实的潮湿环境条件。液滴大小的调节方便灵活，可以满足不同试验标准的要求。电磁阀的响应速度快，密封性能好，能够有效保证每次滴液的准确性。
第四，设备的判断回路设计科学合理，当试样表面产生漏电电流超过设定阈值并维持规定时间后，继电器自动动作切断试验电压，同时指示试品不合格。这一设计既保证了试验的安全性，又提高了检测效率，避免了因人为判断延迟而造成的试验误差。判断回路的灵敏度经过精确校准，能够准确识别微小的漏电变化。
第五，设备的箱体采用封闭式结构设计，内部容积经过合理计算，能够满足不同尺寸试样的试验需求。箱体材料具有良好的耐腐蚀性能，内部设有排气孔，能够有效排出试验过程中产生的气体，保持箱内环境稳定。箱体的密封设计防止溶液外溅，保障了操作环境的安全和整洁。
触摸屏功能介绍
触摸屏作为该检测设备的人机交互核心，提供了丰富的功能模块。主界面采用图形化设计，清晰展示设备运行状态、试验参数和实时数据。操作人员可以在触摸屏上进行试验参数的设定，包括施加电压值、溶液滴落间隔时间、判断回路阈值等关键参数的调整。界面布局合理，常用功能一目了然，提升了操作效率。
触摸屏支持多组试验参数的存储和调用功能，操作人员可以预先将不同材料的试验参数保存到设备中，在进行试验时直接调用，无需每次都重新设置，提高了工作效率。参数修改后系统会自动保存，下次开机时仍保留上次设置的参数值，方便连续进行同类材料的试验工作。
在试验过程中，触摸屏实时显示试验进程信息，包括已滴落液滴数量、当前试验时间、电压输出状态、短路电流检测值等关键数据。操作人员可以通过触摸屏随时查看试验进展，无需靠近设备观察，提升了操作的便捷性和安全性。实时数据显示帮助操作人员及时了解试验状态，发现异常时可以迅速采取措施。
试验结束后，触摸屏自动显示试验结果，包括试样是否通过判断、试验终止时的液滴数等信息。操作人员可以对试验数据进行记录和保存，便于后续的数据分析和报告编制。触摸屏还具备故障自诊断功能，当设备出现异常时会在屏幕上显示故障提示，帮助操作人员快速定位问题，减少设备停机时间。
安全保护措施
安全是该检测设备设计中的重要考量因素。设备配备了多重安全保护措施，确保操作人员和设备本身的安全。首先，设备设置了漏电保护器，当检测到漏电电流超过安全限值时，能够迅速切断电源，防止触电事故的发生。漏电保护器的动作时间和动作电流经过精确设定，能够在毫秒级时间内完成保护动作。
其次，设备的箱体采用良好的接地设计，箱体材料与内部电路之间进行了有效的绝缘处理。箱体外部喷涂处理层不仅美观耐用，还具有良好的绝缘性能。所有带电部件均被封闭在箱体内部，操作人员在日常使用中不会接触到带电部分，有效降低了触电风险。箱体的接地电阻经过严格检测，确保接地可靠。
第三，设备的电压输出部分设置了过流保护装置，当短路电流超过设定值时，保护装置自动动作切断输出，防止设备因过载而损坏。同时，判断回路的设定值经过精确校准，能够准确区分正常漏电和故障漏电，避免误判。过流保护装置的响应速度快，能够有效保护设备内部元件不受损坏。
第四，设备的电气连接部分采用阻燃材料制作，线路布局合理规范，避免了线路老化、短路等安全隐患。设备的工作电源采用标准交流电源，配备了电源开关和保险丝，方便操作人员进行电源管理和紧急断电操作。所有电气连接点均进行了绝缘处理，防止因接触不良产生火花。
第五，设备在箱体设计上考虑了通风散热需求，设置了合理的排气孔，防止试验过程中产生的热量积聚影响设备性能和使用寿命。箱体门设有安全联锁装置，开门时自动切断试验电压，防止操作过程中发生意外。联锁装置的可靠性经过严格测试，确保在任何情况下都能可靠动作。
主要部件配置
该检测设备的主要部件经过精心选型和配置，确保设备的整体性能和可靠性。箱体作为设备的外壳和试验腔体，采用优质钢板制作，表面经过喷塑处理，具有良好的防护性能和美观度。箱体内部容积为0.5立方米，可根据用户需求选配0.75立方米或1立方米的大容积版本，满足不同尺寸试样的试验需求。箱体的结构设计充分考虑了密封性和耐用性。
变压器是设备中实现电压升降的关键部件，负责将输入电源电压调整到试验所需的电压范围。变压器采用优质硅钢片和电磁线绕制，具有效率高、温升低、运行稳定的特点。调压器用于精确调节输出电压，确保施加在试样上的电压稳定在设定值。调压器的调节范围宽，调节精度高，能够满足不同试验标准的要求。
继电器及底座负责执行判断回路的动作指令，在检测到不合格情况时迅速切断试验电压。继电器的动作速度快，可靠性高，能够保证在规定的时间内完成切断动作。漏电保护器是保障人身安全的重要元件，能够在检测到异常漏电时快速切断电源，保护操作人员免受电击伤害。
按钮用于控制设备的启动和停止操作，采用高品质按钮开关，手感好，使用寿命长。计时器用于精确记录试验时间，确保溶液滴落间隔时间的准确性。计时器的精度满足标准要求，能够准确记录试验过程中的时间参数。短路电流智能表用于实时监测和显示试验过程中的短路电流值，数据清晰直观。
温控器用于监控箱体内的温度变化，确保试验在规定的温度条件下进行。温控器的测温精度高，响应速度快，能够及时反映箱内温度变化。导线采用高质量阻燃线材，确保电气连接的可靠性和安全性。计数器用于记录溶液滴落次数，是判断试验进程的重要依据。计数器的计数准确可靠，便于操作人员掌握试验进度。
无线控制器实现了远程操作功能，操作人员可以在远离设备的位置进行试验控制，提升了操作的灵活性和安全性。无线控制器的信号传输稳定可靠，控制距离满足实验室使用需求。电磁阀是控制溶液滴落的核心执行元件，其响应速度和密封性能直接影响滴液精度。电磁阀采用耐腐蚀材料制作，使用寿命长。
标准配置清单
该检测设备的标准配置包括以下主要部件和配件。箱体一台，采用优质钢板制作，表面喷塑处理，可根据需求选配不锈钢箱体版本，满足不同使用环境的要求。变压器一台，负责电压变换功能，确保输出电压稳定可靠。调压器一台，用于电压调节，调节范围宽精度高。继电器及底座一套，执行控制动作，响应速度快可靠性高。漏电保护器一只，保障用电安全，动作灵敏可靠。按钮若干，用于操作控制，手感好寿命长。计时器一台，精确控制时间，精度高。短路电流智能表一台，实时监测电流，显示清晰。温控器一台，监控温度变化，测温准确。导线若干，完成电气连接，阻燃安全。计数器一台，记录滴液次数，计数准确。无线控制器一套，实现远程控制，信号稳定。电磁阀一只，控制溶液滴落，响应迅速。以上配置构成了设备的完整标准配置，能够满足常规漏电起痕试验的检测需求。
技术参数
电极尺寸：5mm±0.1mm×2mm±0.1mm，电极一端边缘切成30度角的斜面。
电极材料：铜+铂金（铂金长度：≥12mm，纯度≥99.0%）。
电极间相距：4.0mm±0.1mm。
每个电极对试样作用力：1.0N±0.05N。
试样品尺寸：≥15×15mm，厚度：≥3mm。
施加电压：0～600V（48～60Hz）之间可调，短路电流在1.0A±0.1A时电压下降不超过10%。
判断回路：短路电流大于0.5A时间维持2秒钟继电器动作，切断电流，指示试品不合格。
溶液滴落间隔时间：30s±5s。
滴液到样品表面高度：30～40mm。
控制液滴采用电磁阀，液滴大小：（20+30）mm³，50滴为（0.997~1.147g），20滴为（0.380-0.480g）。
滴液装置：试验前需要调整。
外径：0.9~1.1mm。
箱体内部容积：0.5m³（可选购0.75m³或1m³）。
外部尺寸：宽1170mm×深630mm×高1330mm。
箱体材料：铁板喷涂。
排气孔：Ø100mm。
工作电源：220V，10A，50Hz。
设备维护保养
为了确保漏电起痕检测设备长期稳定运行，日常维护保养工作非常重要。首先，操作人员应定期清洁箱体内部，保持箱内环境干净整洁。试验结束后，应及时清理箱体内部残留的溶液和试样碎屑，防止腐蚀箱体内壁和影响下次试验结果。清洁时应使用柔软的干布擦拭，避免使用腐蚀性清洁剂。建议每次试验结束后都进行简单的清洁工作，保持箱体内部清洁。
其次，电极系统是需要重点维护的部件。定期检查电极的表面状态，如发现电极表面有氧化、污染或磨损现象，应及时进行清洁或更换。铂金电极虽然化学稳定性较好，但长期使用后表面也可能积累污染物，影响试验结果的准确性。建议使用适当的溶剂擦拭电极表面，然后用清水冲洗干净并晾干。电极的清洁频率应根据使用频率和试验条件适当调整。
第三，溶液滴落系统需要定期检查和校准。检查电磁阀的工作状态，确保其开关动作灵活可靠，无卡滞现象。检查滴液是否畅通，有无堵塞或弯曲变形。定期检查液滴大小的准确性，如发现偏差超出允许范围，应调整滴液装置直至满足要求。溶液管道的畅通性也需要定期检查，防止因溶液结晶或杂质堵塞影响滴液精度。
第四，电气系统的维护同样重要。定期检查各电气连接点的紧固情况，确保接触良好无松动。检查绝缘部件有无老化、破损现象，及时更换不合格的绝缘材料。检查漏电保护器的动作可靠性，建议每月进行一次功能测试。电气线路的绝缘电阻也应定期测量，确保满足安全要求。
第五，设备的定期校准是保证检测数据准确性的关键。建议每年将设备送至具有资质的计量机构进行校准，校准项目包括电压输出精度、电流检测精度、时间控制精度、滴液间隔精度等。校准合格后方可继续使用，并保留校准记录备查。日常使用中还应定期进行期间核查，通过标准样品或比对试验验证设备的检测能力。
选购指南
在选购漏电起痕检测设备时，需要从多个维度进行综合考虑。首先是标准的符合性，设备必须能够满足用户所在行业相关的标准要求，如GB/T4207、IEC60112、UL746A等。不同标准对试验条件的要求可能存在差异，选购时应确认设备能够满足所需标准的全部试验条件。建议用户在选购前仔细研读相关标准文件，明确自身需求后再进行选择。
其次是设备的精度和可靠性。电极系统的制造精度、电压调节的稳定性、滴液控制的准确性等直接影响试验结果的可靠性。选购时应关注设备的关键部件材质和制造工艺，优先选择采用高品质元器件的产品。同时，设备的重复性和再现性也是重要的评价指标，可以通过查看设备的校准报告和用户反馈来了解。
第三是操作的便捷性。触摸屏界面的友好程度、参数设置的灵活程度、试验流程的自动化程度等都会影响日常使用的效率。建议选择人机交互设计合理、操作逻辑清晰的设备，可以降低培训成本，提高检测效率。设备的维护保养便利性也是需要考虑的因素，便于日常维护的设备可以降低使用成本。
第四是售后服务和技术支持。设备的供应商是否提供优质的售后服务、技术培训、配件供应等支持，也是选购时需要考虑的因素。良好的售后服务能够确保设备在出现问题时得到及时维修，减少停机时间。建议用户在选购前了解供应商的售后服务体系和用户评价。
第五是性价比的综合评估。在满足使用需求的前提下，综合考虑设备的价格、配置、售后服务等因素，选择性价比良好的产品。不应单纯以价格作为单一选择标准，而应从设备的全生命周期成本角度进行评估。设备的能耗水平、配件更换成本、维修难度等都是影响全生命周期成本的重要因素。
常见问题解答
问：漏电起痕试验和耐漏电起痕试验有什么区别？
答：漏电起痕试验主要测定绝缘材料在潮湿环境和电场作用下表面产生漏电起痕的耐受能力，通过记录试样在规定条件下产生漏电起痕所需的试验时间或滴液次数来评价。耐漏电起痕试验则是在更严格的条件下评估绝缘材料抵抗漏电起痕的能力，两种试验方法各有侧重，可根据实际需求选择适用的试验方法。在实际应用中，应根据材料的使用环境和标准要求选择适当的试验方法。
问：试验用溶液应该如何配制和保存？
答：试验用溶液通常采用规定浓度的氯化铵溶液，溶液的配制应使用分析纯试剂和去离子水，按照标准规定的浓度准确配制。配制后的溶液应储存在密闭容器中，避免阳光直射和高温环境，定期更换以保证溶液浓度稳定。试验前应检查溶液的pH值和浓度是否符合标准要求。溶液的配制精度直接影响试验结果的准确性，因此应使用精密天平进行称量。
问：电极的更换周期是多久？
答：电极的更换周期取决于使用频率和试验条件。一般情况下，铂金电极的使用寿命较长，但在频繁使用或试验条件较为恶劣的情况下，电极表面可能会出现磨损或污染。建议根据实际使用情况定期检查电极状态，发现明显磨损或污染影响试验结果时及时更换。电极的保存也应避免接触腐蚀性气体和液体。
问：试验结果的判定标准是什么？
答：试验结果的判定依据相关标准中规定的判据进行。当短路电流大于0.5A并维持2秒钟时，继电器动作切断电流，指示试品不合格。此外，还需观察试样表面是否出现可见的漏电起痕或碳化通道，综合判断试样的漏电起痕性能。判定时应严格按照标准规定的程序进行操作，确保判定结果的准确性和可比性。
问：设备可以用于哪些材料的测试？
答：该设备适用于各类固体绝缘材料的漏电起痕试验，包括但不限于环氧树脂、硅橡胶、聚氨酯泡沫、塑料板材、层压板材等电气绝缘材料。具体适用材料范围应参照相关标准的规定和设备的技术指标来确定。不同材料的试验条件可能需要调整，建议在进行新型材料试验前进行方法验证。
问：设备需要多长时间完成一次试验？
答：试验时间取决于试样的性能和试验条件的设定。一般情况下，一次完整的漏电起痕试验可能需要数小时甚至更长时间，具体取决于试样产生漏电起痕所需的时间。设备配备的计时器和计数器可以精确记录试验进程，方便操作人员掌握试验进度。操作人员可以合理安排试验计划，充分利用设备的自动化功能提高工作效率。
设备发展趋势
随着绝缘材料技术的不断进步和检测标准的持续更新，漏电起痕检测设备也在不断发展进步。未来，设备将朝着更高精度、更强智能化、更好操作体验的方向发展。智能化控制技术的引入将使设备的自动化程度进一步提高，实现试验过程的全自动控制和数据的自动采集分析。人工智能技术的应用有望实现试验参数的智能优化和试验结果的智能判读。
新材料的应用也将推动设备性能的提升。例如，采用新型传感器技术可以提高电流检测和电压调节的精度，采用高性能材料制造电极可以延长电极使用寿命并提高试验一致性。纳米材料在电极涂层中的应用研究正在推进，有望进一步提升电极的稳定性和耐久性。物联网技术的应用将使设备具备远程监控和数据上传功能，方便管理人员实时掌握设备运行状态和试验数据。
国际标准的持续修订也将推动设备技术的更新换代。越来越多的国际标准趋向于统一和协调，这将促进检测设备的技术标准化和国际化，为我国绝缘材料检测技术的国际交流和合作创造更好条件。同时，绿色环保理念的深入也将促使设备在设计制造中更加注重节能环保，降低设备运行过程中的能耗和环境影响。低功耗设计和可再生能源的应用将成为设备发展的重要方向。
总之，漏电起痕检测设备作为绝缘材料质量检测的重要工具，其技术水平和应用范围将持续扩大。选择性能可靠、操作便捷、售后服务优良的检测设备，对于保障绝缘材料产品质量、提升行业技术水平具有重要意义。随着检测技术的不断进步，漏电起痕检测设备将在更多领域发挥重要作用，为电气安全和产品质量保障提供有力支撑。
