一、设备概述

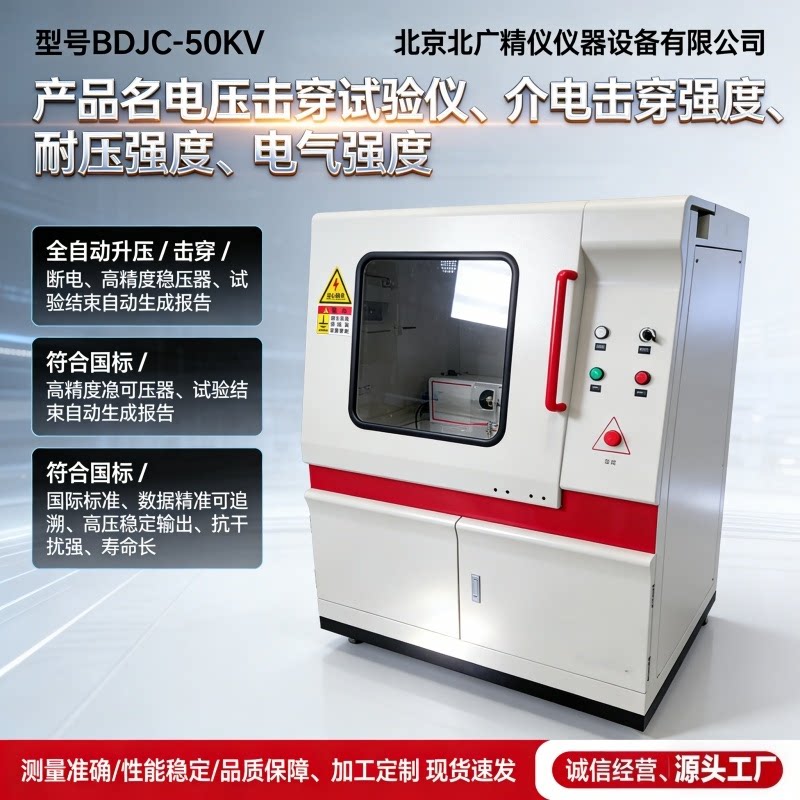

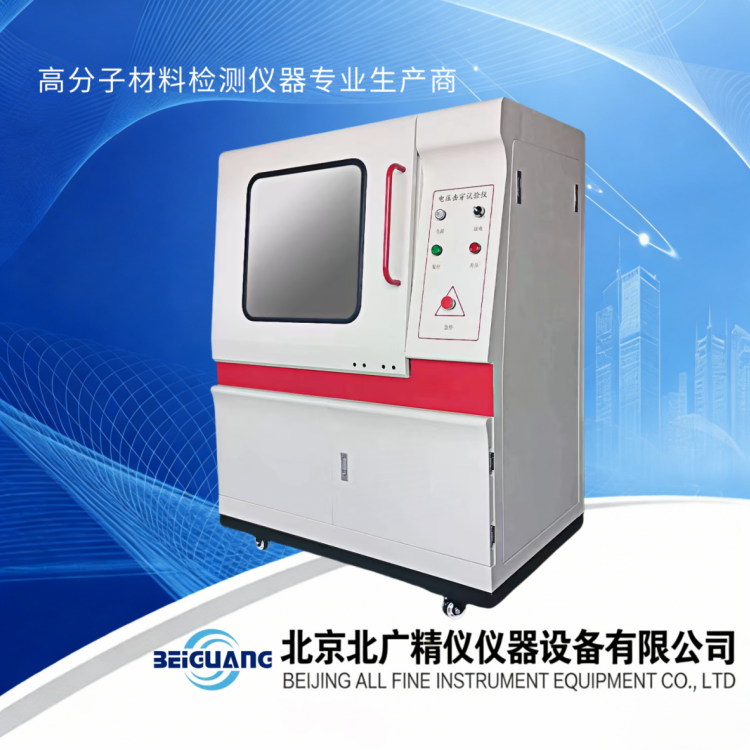

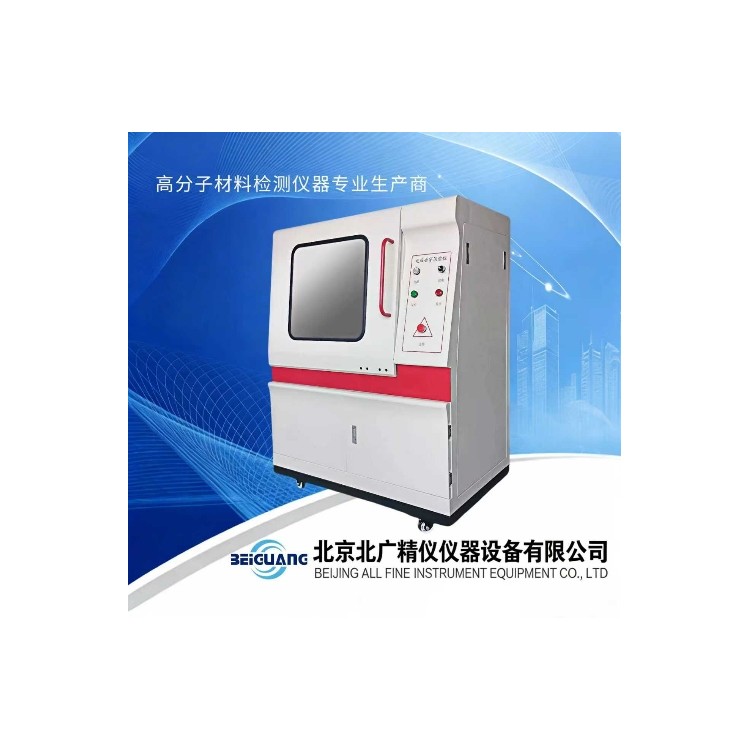

硅橡胶材料耐电压强度试验仪 BDJC‑50KV，属于绝缘材料电压测试系统，主要用于完成绝缘介质材料工频电压击穿、工频耐压相关试验工作，设备依托计算机完成整体控制，采用人机对话的操作模式开展检测作业，广泛适配各类固体绝缘材料、部分液体绝缘介质的电气性能检测。在高分子材料、电工材料、橡塑制品、绝缘零部件研发及质量管控场景中，硅橡胶是十分常用的绝缘基材，硅橡胶制品的耐电压性能、击穿电压、击穿强度指标，直接关系电工产品运行安全性，本设备可针对硅橡胶试样开展交流、直流模式下的击穿试验、耐压试验、梯度升压试验，精准采集试样在电压作用下各项关键试验数据，为材料配方改良、来料检验、成品出厂检测提供客观可追溯的数据支撑。
设备支持空气环境、绝缘油环境开展检测，配套可拆装油浴装置，既可以测试片状、块状硅橡胶固体试样，也能够满足绝缘油类液态介质检测需求。设备搭载无线蓝牙传输模块，替换传统数据线传输方案，实现人机分离远距离操作，降低高压试验环节人员接触高压回路带来的安全风险，蓝牙接收覆盖距离可达 1000 米，保障远距离控制状态下信号传输稳定。整套系统运行依托 Windows 窗口操作软件平台，操作界面可视化程度高，试验全过程电压、电流数据实时采集，动态生成测试曲线，试验结束后可完成数据存储、查询、导出以及试验报告打印工作。
设备遵循国内多项绝缘材料检测标准，同时兼容部分海外标准方法，可适配硅橡胶以及绝缘漆、树脂胶类材料、浸渍纤维制品、层压板材、云母制品、塑料薄膜复合材料、陶瓷、玻璃、绝缘油、电缆纸、电容器纸等多种试样检测工作。可执行的标准包含 GB1408‑2016 固体绝缘材料电气强度试验方法、GB/T 507‑2002 绝缘油击穿电压测定法、GB/T1695‑2005 硫化橡胶工频电压击穿强度和耐电压的测定方法、DL429.9‑91 绝缘油介电强度测定法、GB/T3333 电缆纸工频击穿电压试验方法、HG/T 3330 绝缘漆漆膜击穿强度测定法、GB12656 电容器纸工频击穿电压测定法、ASTM D149 电压击穿试验方法，针对硅橡胶类橡胶绝缘材料检测，GB/T1695‑2005 标准为核心执行依据，能够匹配硅橡胶材料相关检测项目的标准流程要求。
二、设备核心功能特点
硬件采集与控制单元设备配置西门子 CPU 中央单元作为核心处理单元，保障数据采集的精度与系统运行稳定性。硬件采用无触点升压元件完成匀速升压，摒弃老式机械调压结构，升压过程运行平稳，电压输出波动小，利于硅橡胶这类柔性高分子材料击穿临界点的捕捉。系统搭载双向电压电流干扰抑制技术，当试样发生击穿瞬间，会产生瞬时电流扰动，该技术可以抑制击穿时刻电流干扰，规避系统失控、通讯端口损坏等情况。设备内置熔断保护器、漏电保护器，当出现过流、过载工况时，熔断器可以实现保护，对仪器控制回路、高压部分形成防护，熔断器部件更换操作便捷。同时配置漏电防护网，发生电弧情况时可实现自动卸压，多重硬件防护构建设备底层安全屏障。
无线蓝牙安全控制能力传统高压检测设备依靠长度有限的数据连接线完成主机与操作端通讯，高压试验现场，操作人员需要和高压试验腔体保持安全距离，但数据线缆长度会制约人员撤离距离，高压回路存在潜在安全隐患。本设备配置无线蓝牙发射器，采用无线信号完成指令和数据交互，不再受物理数据线约束，操作人员可以在远离试验工位的位置完成全部试验操作，实现人机分离作业，蓝牙有效接收距离可达 1000 米，大范围场景下信号传输稳定，无线、有线两种通讯模式可以按需切换，适配不同实验室现场布局条件。
软件系统功能软件运行于 Windows 操作系统，界面布局直观易懂，操作人员经过基础培训即可上手开展试验工作。软件集成自检功能、预警提示功能，采用电压、电流双向判断逻辑，不单单依靠电压变化判断试样击穿状态，提升硅橡胶试样击穿点识别准确度，部分硅橡胶试样击穿会伴随微弱漏电流变化，双向判断模式可以识别这类工况。
试验进行过程中软件动态绘制电压‑时间、电流‑时间测试曲线，试验人员能够实时观察电压电流变化趋势，掌握硅橡胶试样在升压过程中的状态变化。软件支持交流试验、直流试验模式自由切换；可选择击穿电压试验、耐压试验、梯度升压试验三种试验方法。参数设置模块可自定义升压速率、耐压时间、梯度电压、梯度时间、击穿电流、峰降电压、试样厚度、环境温湿度等参数，适配不同规格硅橡胶试样以及不同标准的试验条件。
系统内置人员管理模块，可以设置不同账号用户名与登录密码，不同操作人员独立账号登录，试验数据归属区分，不同操作员开展试验互不干扰。软件集成标准选择菜单，内置多份绝缘材料检测标准条目，试验时直接选定对应标准，方便操作人员对标开展检测。连续多组试样测试场景，无需关闭软件，可直接结束当前试验，快速启动下一组试样测试。
试验数据支持无限量存储，搭建中间数据库保障实验数据长期保存，降低数据丢失风险。支持试验结果选择性保留，可筛选有效测试数据，剔除异常失效试验记录。数据可以导出为 EXCEL 格式文件，方便后期做统计分析；试验报告支持自定义报告名称，报告可直接打印输出。软件适配无线云端协议上传，可对接第三方系统；具备 OPC UA、Webservice、Webapi 等标准上位机通讯接口；硬件通讯支持 TCP/IP、101、104 规约，物理接口兼容 COM、TCP、UDP、GPRS、编程口、USB 多种链路，满足实验室平台化、数字化的数据采集对接需求。系统具备远程维护报警能力，设备出现异常状态可以报警提示，便于售后排查处置故障。
试验介质兼容能力BDJC‑50KV 设备可以完成固体试样与液体介质两类样品检测，针对硅橡胶，既可以开展空气环境下击穿耐压试验，也可以将试样放置绝缘油浴内部开展测试；配套可拆装试验油箱油浴装置，油浴拆装维护简单。除硅橡胶之外，绝缘油、各类橡胶、塑料薄膜、层压板、云母制品都可以使用该设备检测，拓展设备的使用场景。设备支持定制高温环境、高温油浴配件，满足特殊工况下硅橡胶耐电压性能模拟测试。
电极配件适配性不同形态硅橡胶试样，需要匹配对应的测试电极，设备可适配多种规格电极配件，包含 6MM 电极、球形电极、球‑板电极、线材电极、25‑75MM 标准电极、微型电极、管材电极等，可根据硅橡胶试样形态，片状、条状、线材、管材类硅橡胶样品选择适配电极。其中 25mm、75mm 电极匹配 GB1408.1 标准要求，满足国标检测电极配置条件。
三、性能参数
最高输出电压：50Kv 变压器容量：3KVa 工作电压：220v±10 的单相交流电压和 50Hz±1 的频率 控制方式：西门子 PLC 试验方式：交流 / 直流试验：1、匀速升压 2、梯度升压 3、耐压试验 试验介质：空气 / 绝缘油 标配方便拆装的油浴装置 升压装置：采用先进的无触点原件匀速升压淘汰前款机械调压 升压速度：0.1kv‑5.0kv/s 自行设定 漏电流选择：0‑150mA 控制方式：232/485 / 网口 控制方式：无线 / 有线可选 击穿判断方式：电压 / 电流 放电方式：自动放电 变压器变比：1:500 采集方式：变压器 0‑100v 输出 升压速度：0.1‑5.0kv/S 耐压环境：固体；液体。定做高温环境高温油 击穿判断方式：高电压判断、漏电流判断 放电方式：实验结束自动放电
四、设备安全保护体系
高压绝缘检测试验，安全防护是设备设计重点，BDJC‑50KV 硅橡胶材料耐电压强度试验仪集成多层安全保护机制，覆盖硬件回路、软件逻辑、机械结构多个维度，降低试验过程安全风险。
跳闸后电压自动回零：当设备触发保护跳闸动作，高压输出电压自动归零，避免设备带压状态下操作人员接触试样腔。 超压保护：当实际输出电压超出设定极限电压参数，系统触发保护动作，切断高压输出。 试验过流保护：回路电流超过设定阈值，设备执行保护，规避试样击穿短路带来回路过载。 试验短路保护：试验腔体内部发生短路故障，系统快速切断高压输出，保护变压器与采集元器件。 安全试验门保护：试验腔体防护门没有完全闭合，设备无法启动升压，升压运行过程中防护门被开启，立刻停止高压输出。 软件误操作保护：软件层面拦截不合理参数设置、错误操作指令，规避人为误操作造成设备异常运行。 零电压复位保护：设备启动试验前确认电压归零状态，非零电压条件下无法启动升压流程。 试验漏电保护：监测设备回路漏电情况，出现漏电超标触发保护。 独立接地保护：设备配置独立接地回路，保障整机接地可靠，释放设备壳体的残余电荷。 试验结束放电保护：每组试验完成之后，系统自动执行放电流程，释放腔体内部高压残余电量。 设备故障报警保护：设备关键部件出现故障，系统产生报警提示，提醒操作人员停止试验排查故障。
整套安全防护组合，覆盖从开机、升压、试样击穿、试验结束全流程，不管是硅橡胶试样快速击穿，还是长时间耐压试验工况，多重防护协同生效，减少高压试验的安全隐患。
五、主要组成部件与标准配置清单
主要部件
高压变压器、CPU 控制模块、西门子中央处理单元、远程蓝牙模块、漏电保护系统、系统故障报警模块。
设备标准配置
试验主机、高压发生器、试验电极、试验油箱、实验软件、放电系统、控制系统、数据采集系统、电极支架； 装箱配套：绝缘手套、无线控制组件、升压调压器、电压传感器、电流传感器、独立控制模块。 电极配置两套，符合国标 1408.1 标准，包含 25mm 电极 2 只，75mm 电极 1 只。
六、试验操作流程说明（硅橡胶试样检测参考）
6.1 试验前期准备
试样制备：按照对应检测标准制备硅橡胶试样，控制试样厚度均匀，清理试样表面灰尘、油污，避免表面杂质干扰耐电压、击穿电压测试结果；记录试样编号、试样厚度、材料牌号，记录实验室环境温度、湿度，将环境参数录入软件参数设置界面。
电极选型：结合硅橡胶试样外形尺寸选择适配电极，片状硅橡胶优先选用 25mm 或者 75mm 球板电极；硅橡胶线材试样选用线材电极；管状硅橡胶选用管材电极，安装电极并确认电极安装牢固，电极接触面洁净。
试样安放：打开试验腔体防护门，放置硅橡胶试样，保证电极和试样表面贴合紧密；如需绝缘油环境试验，将试样放入油浴装置，加注绝缘油完全浸没试样，静置排除气泡；关闭锁紧试验防护门。
设备接线：确认设备接地连接可靠，接通 220V 工作电源，可按需选择有线通讯，或者启用无线蓝牙控制模式，确认操作端和主机通讯正常。
6.2 软件参数设置
打开高压击穿测试系统软件，进入参数设置界面，录入实验相关信息，试样编号录入，试样方式选择交流试验或者直流试验；试样方法根据试验目的选择击穿试验、耐压试验、梯度试验。判定方法选择电压突降或者电流判据。设置升压速率，硅橡胶材料常用升压速率参照 GB/T1695‑2005 标准进行设定，设置耐压电压、耐压时间、梯度电压、击穿电流阈值、极限电压等关键参数，录入试样厚度，填写实验室温湿度数值。参数设置完成保存参数配置。
6.3 启动试验与过程监测
确认全部准备工作完成，点击软件界面启动按钮，设备开始升压。软件界面实时展示当前试验电压、监测电流数值，同步绘制电压、电流随时间变化的动态曲线。操作人员可以远距离观察软件界面，观察硅橡胶试样的试验状态。 当硅橡胶试样发生击穿，系统识别击穿判据，立刻切断高压输出，设备执行自动放电。若是开展耐压试验，设备升压到设定耐压电压之后维持电压，计时走完设定耐压时间，试验自动结束。
6.4 试验结束、数据保存与试样取出
试验结束，设备自动放电完成，保存本组试验数据，填写检验人员信息，记录测试编号。如需继续下一组硅橡胶试样，可直接进行下一轮试验参数调整，重复试样安放、启动试验流程。全部试样测试完毕之后，可以进入历史查询界面，选定时间范围或者试验编号调取已存试验记录，可以打印试验报告，也可导出 Excel 表格，用于后续数据分析。全部工作结束关闭软件，关闭设备电源。
注意：每次打开试验腔体取出硅橡胶试样前，务必确认设备电压归零，确认自动放电流程完成，高压残余电荷释放完毕。
七、软件各界面功能详解
7.1 参数设置界面
参数设置界面可以录入实验单位、生产单位、试样编号；下拉菜单选定试样方式（交流试验）、试样方法（击穿试验）、判定方法（电压突降）。可手动录入升压速率、耐压电压、试样厚度、环境温度、湿度。右侧设置梯度电压、耐压时间、梯度时间、梯度初始电压、击穿电流、峰降电压、交流系数、直流系数、极限电压等参数。界面包含恢复出厂设置、保存、取消功能按键，修改参数后点击保存生效，参数配置错误时可以执行恢复出厂设置重置全部参数。硅橡胶不同批次试样检测，直接修改对应试样编号、厚度、试验条件，保存即可快速切换试验条件。
7.2 高压击穿测试主试验界面
主测试界面左侧为测试曲线绘图区域，实时绘制电压曲线、电流曲线；界面右方展示测试编号、检验人员、实验时间、总耗时、实验电压、监测电流、检验电压、测试状态。界面配置保存数据按键；下方表格区域记录历次测试序号、试验编号、开始时间、试验人员、击穿电压、试样方式、试样方法。界面设置启动、停止按钮，试验过程中遇到异常情况，操作人员可以点击停止按钮终止试验。软件顶部菜单栏包含用户管理、报表管理、参数设置、退出功能入口。
7.3 历史查询数据界面
历史查询界面可以选定开始时间、截止时间，输入试验编号，点击查询调取存储在数据库内部全部历史试验记录，列表展示序号、试验编号、击穿电压、试样强度、生产单位信息。查询结果支持打印输出，关闭按钮退出查询页面。可以筛选硅橡胶不同批次试样全部历史检测数据，用于对比不同配方硅橡胶击穿电压、击穿强度变化趋势，为材料研发提供历史数据回溯能力。
7.4 出厂测试界面
出厂测试界面用于设备出厂校准、设备调试维护，显示当前电压数值，支持直流、交流模式切换；填写实验单位、生产单位信息。操作按键包含回原点、手动升压、手动降压、确认；还有转到出厂测试、保存、取消按键。该界面多用于设备校验，日常硅橡胶试样检测一般不使用该界面。
八、硅橡胶耐电压强度检测相关说明
硅橡胶作为一类高分子弹性绝缘材料，大量应用在高压线缆绝缘层、电器密封件、新能源绝缘零部件、轨道交通绝缘配件等产品当中。硅橡胶的耐电压强度（电气强度），指试样发生击穿时刻电压和试样厚度比值，单位一般 kV/mm；击穿电压是试样绝缘失效发生击穿瞬间施加的电压数值。在实际检测工作中，同批次硅橡胶需要多组平行试样开展测试，排除试样缺陷、气泡、表面杂质带来的数据离散。
试验模式分为交流工频试验、直流试验两种模式，多数电工硅橡胶产品评价优先采用工频交流试验，参照 GB/T1695‑2005 硫化橡胶工频电压击穿强度和耐电压的测定方法开展检测。耐压试验是把硅橡胶试样持续施加某一档固定电压，维持指定时长，观察试样是否发生击穿，用来评估硅橡胶在固定电压长时间作用之下绝缘耐受能力；梯度升压试验按照设定梯度电压，分段提升电压，用于模拟阶梯式电压加载工况。
硅橡胶试样会受环境温湿度影响测试结果，环境湿度偏大时，试样表面容易出现沿面闪络，干扰击穿电压结果，所以检测时需要记录、控制实验室温湿度条件；如果试样内部含有气泡，气泡位置会优先发生击穿，导致检测结果偏低，试样制备环节要规避内部气泡缺陷。部分硅橡胶试样击穿没有明显爆裂声音，仅存在微弱漏电流变化，这就体现设备电压、电流双向判别的价值，可以识别这类微弱击穿现象，避免漏判击穿状态。
本 BDJC‑50KV 硅橡胶材料耐电压强度试验仪，既可以做研发阶段新材料配方对比试验，也可以用于进厂原材料质量检验，成品批次抽检。除片状硅橡胶之外，改性硅橡胶、导电改性前绝缘硅橡胶、硅橡胶复合薄膜、硅橡胶套管都可以使用本设备开展耐电压击穿性能检测。设备除硅橡胶之外，其他橡胶绝缘材料、塑料、薄膜、云母板材、绝缘油都可开展测试，一台设备覆盖多种绝缘材料检测需求，适配材料实验室、质检部门、科研院校检测工作场景。
九、设备使用、维护与日常注意事项
安装环境：设备摆放位置保持通风干燥，远离腐蚀性气体，环境温度保持设备说明书允许范围，设备接地线缆需要可靠连接，接地电阻满足高压设备安全要求，接地不可串联其他设备接地回路。
电源条件：设备供电为 220V 单相 50Hz 交流电源，供电回路建议单独布线，避免和大功率冲击负载共用回路，防止电压波动干扰采集精度。
电极维护：电极是直接接触试样关键部件，电极表面需要保持光滑洁净，如果出现氧化、划痕，需要及时做打磨维护，划痕会造成电场畸变，让硅橡胶试样提前击穿，带来检测数据偏差；每次试验结束清理电极表面试样残渣。油浴装置使用完成之后，清理油箱，过滤或者更换绝缘油，去除油中杂质。
无线蓝牙模块维护：无线版本使用时，发射器接收端避免金属物完全遮挡，保证信号通畅；如果现场电磁干扰大，可切换有线通讯模式开展试验。
软件维护：定期做好试验数据备份，虽然数据库具备存储能力，定期备份可以规避硬盘故障带来的数据丢失；不要随意修改出厂测试界面内部校准参数，参数改动会直接影响电压采集准确度，设备校准需要由专业人员操作。
日常巡检：每次开机试验前简单检查设备状态，试验腔体门开关是否正常，安全保护功能是否正常，绝缘手套等配套耗材定期检查，出现破损及时更换。
故障处理：试验运行过程中设备出现报警，先切断高压输出，切断电源，排查试样是否短路、电极是否触碰腔体；无法自行解决故障，不要拆解设备高压部件，联系技术人员进行处置。高压变压器、高压回路内部带有残余高压，非专业人员禁止拆开设备机壳。
定期计量校准：高压试验设备需要按照周期开展计量校准，保证输出电压准确度，保障硅橡胶耐电压强度、击穿电压检测的数据可信，校准可以委托计量机构完成。
十、不同试验方式适用场景分析
匀速升压击穿试验：设备按照设定恒定升压速率连续升压，直至硅橡胶试样击穿，获取击穿电压、计算击穿强度，是硅橡胶材料最常使用的试验方式，多用于材料常规电气强度评价。升压速率可以在 0.1‑5kV/s 之间自行设置，不同标准会规定对应的升压速率，试验要遵从标准给定参数，不同升压速率会对硅橡胶击穿电压测试结果产生影响。
梯度升压试验：按照设定梯度电压，每一级电压维持梯度时间，逐级升高电压，直到试样击穿。适合评估硅橡胶承受阶梯电压耐受能力，模拟部分设备实际工况电压逐级抬升的场景。
耐压试验：设备升压至指定耐压电压值，维持固定耐压时间，时间到达没有击穿判定耐压合格；如果维持时间内试样击穿，判定耐压失效。主要用于评价硅橡胶产品在规定电压长时间作用下绝缘可靠性，多用于成品硅橡胶件出厂耐压考核。
十一、设备数据对接数字化应用
当下很多材料实验室在推进数字化检测平台建设，BDJC‑50KV 硅橡胶材料耐电压强度试验仪软件预留丰富对外通讯接口。试验数据除本地数据库保存，支持无线云端协议上传，可对接第三方 LIMS 实验室信息管理系统。通过 OPC UA、Webservice、Webapi 接口，或是 TCP/IP 网络协议，把硅橡胶试样的试验编号、击穿电压、试样厚度、击穿强度、温湿度、试验时间、操作人员信息传输至上层平台，实现检测数据自动归集，减少人工抄写记录带来的错误。物理接口支持 COM 串口、USB、GPRS 等链路，适配老设备改造、新建数字化实验室不同硬件条件。中间数据库可长期保存大量试验记录，方便做材料大数据统计，分析不同配方、不同工艺硅橡胶耐电压性能分布规律，辅助材料研发迭代。
软件自带报表编辑打印功能，报告内容包含全部关键试验信息；当实验室需要统一格式报告，导出 Excel 后可以二次编辑处理，满足企业内部报告模板要求。人员账号权限管理，区分不同操作员账号，每一条硅橡胶检测记录关联操作人员，实现检测过程记录可追溯。
十二、对比传统电压击穿设备的差异化特点
传统绝缘电压击穿设备，大多依靠数据线连接操作端，高压试验现场线缆会限制人员安全距离；BDJC‑50KV 设备搭载蓝牙无线控制系统，实现远距离人机分离操作，规避数据线带来安全隐患，同时保留有线模式，适配不同使用条件。很多同类设备只依靠电压突变作为击穿判断依据，硅橡胶这类材料部分击穿现象漏电流变化优先于电压跌落，本设备采用电压、电流双向判断逻辑，识别试样击穿状态更加全面。
部分试验机只能够开展固体试样检测；BDJC‑50KV 设备固体、液体介质都支持检测，一套设备可以完成硅橡胶固体试样，同时完成绝缘油检测。硬件层面采用无触点升压元件，摒弃老式机械调压器，机械调压部件长期使用会出现磨损、接触不良，造成升压不稳；无触点元件运行过程磨损更少，升压输出平稳。系统集成熔断、漏电、电弧卸压、门联锁、故障报警等多维度防护，软件层面增加自检预警。软件系统具备数据无限存储、远程报警维护、多协议对外数据对接能力，适配现代实验室数字化需求。设备配套多种规格电极配件，片状、线材、管材硅橡胶试样，均可选配对应电极完成测试。
十三、适用行业领域介绍
橡胶新材料行业：硅橡胶生产企业，用于硅橡胶配方研发、改性试验，对比不同助剂、不同硫化工艺硅橡胶耐电压强度；完成每批次硅橡胶出厂检验。
电工电气行业：电气开关、高压元器件配套硅橡胶密封件、绝缘件来料入厂检测，评估外购硅橡胶零部件绝缘性能。
线缆行业：硅橡胶绝缘电线电缆，取电缆硅橡胶绝缘层试样，开展击穿耐压试验，验证线缆绝缘基材性能。
新能源产业：新能源汽车、光伏行业硅橡胶绝缘零部件检测，评估硅橡胶件耐电压指标，匹配新能源工况绝缘需求。
科研院校检测实验室：高校、研究院所高分子材料实验室，用于硅橡胶及其他绝缘高分子材料科研项目试验，完成课题相关检测工作。
轨道交通行业：轨道车辆使用硅橡胶绝缘配件，开展耐电压性能测试，评价产品是否满足轨道交通绝缘指标。
第三方检测机构：检测实验室承接各类硅橡胶制品耐电压、击穿电压委托测试，设备兼容多项国标与 ASTM 美标，满足第三方检测业务的标准要求。
除硅橡胶之外，设备也可以用于其他橡胶、塑料薄膜、层压板、云母制品、陶瓷玻璃、绝缘油、绝缘漆等绝缘材料耐电压击穿测试，拓展设备应用场景，一台设备满足实验室多品类绝缘材料检测任务
