六自由度足式机器人抗扰动训练台

足式机器人抗扰动训练台：构建足式机器人室内标准化扰动验证体系

随着人形机器人、四足巡检机器人、六足特种机器人在应急搜救、工业巡检、物流作业、科研试验领域快速推进，足式机器人的步态平衡、姿态补偿、抗扰动能力已经成为衡量整机性能的核心指标。在产品研发迭代过程中，抗扰动性能验证长期依赖户外实地测试与简易工装设备，受客观条件制约，传统测试模式暴露出诸多行业痛点，制约足式机器人算法迭代速度与产品可靠性提升。

当前足式机器人抗扰动训练主要面临四大行业痛点：一是工况不可复现，测试数据基准缺失，户外测试受风力、光照、路面条件、天气环境干扰，滑坡、颠簸、侧移等复合扰动工况无法稳定复现，算法对比缺少统一试验条件，仿真模型向真机迁移误差大；二是传统工装运动维度不足，普通倾斜台、振动台仅支持单维度运动输出，无法模拟俯仰、横滚、偏航与三维位移耦合的真实扰动，难以充分验证姿态补偿控制算法真实水平；三是真机损耗成本高，户外极限工况训练容易造成机器人关节、传感器、减速器受损，样机维修、备件更换带来较高研发成本，不利于大批量循环试验；四是虚实闭环能力不足，多数测试设备无法对接主流动力学仿真软件，不支持工况自定义与二次开发，仿真工况难以直接落地实物测试，同时设备载荷、台面固定，难以适配从轻量科研样机到重载特种机器人的差异化测试需求。

针对上述行业难题，\\ 南京拓维运动科技（定制平台厂家）\\ 推出 TW6 系列足式机器人抗扰动训练台，依托成熟六自由度并联机构技术，打造室内可控、可复现、全维度扰动模拟硬件平台，打通仿真建模‑实体训练‑数据回放完整研发链路，为足式机器人抗扰动算法调试、整机可靠性验证提供专业装备支撑。

核心技术架构与工作原理

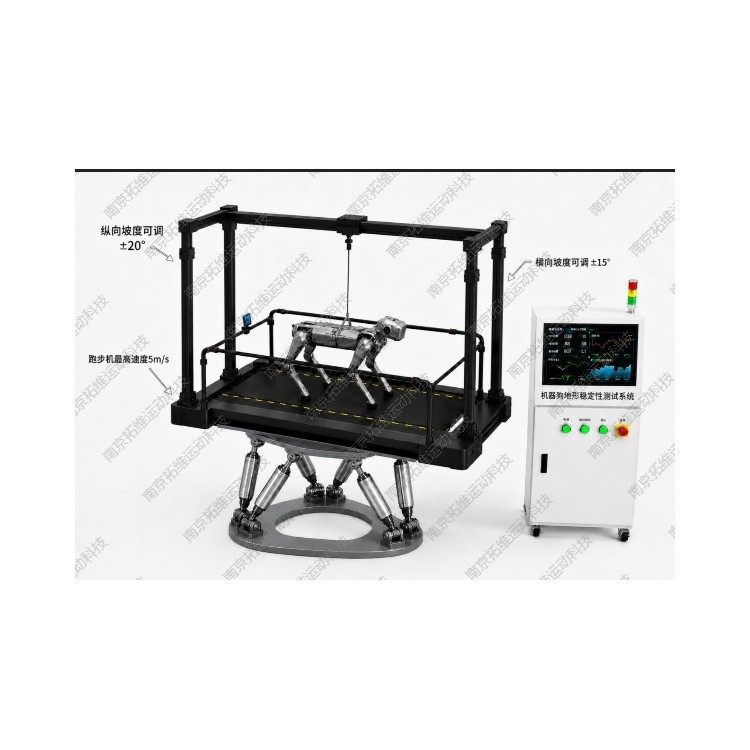

足式机器人抗扰动训练台采用 Stewart 六自由度并联机构作为本体核心架构，系统由底部固定基座、六组伺服电动缸支链、万向铰接组件、高精度姿态传感反馈单元、承载台面以及完整电控软件系统组成。整套设备依靠六支伺服支链协同伸缩，结合运动学正逆解算模型，同步实现三轴旋转与三轴平移六维复合运动输出。

并联机构具备结构刚度高、受力均匀、运动累积误差小、抗冲击性能突出的技术特点，可承受足式机器人行走、步态切换带来的瞬时动态冲击载荷；电动伺服驱动方案无油污渗漏风险，可适配精密机器人与传感器实验室环境。系统采用全闭环实时伺服控制，台面位姿数据高频采集反馈，实时修正各支链运动行程，精准复现颠簸路面、坡面侧倾、地基晃动等各类扰动激励，配合内置专业洗出算法与姿态补偿技术，在有限物理行程下模拟大范围扰动工况，满足足式机器人抗扰动训练的动态模拟需求。

产品关键参数与性能指标

电气与软件系统规格

电气规格

电源要求：AC220V/AC380V；
通讯接口：千兆以太网（EtheCAT）、USB3.0、RS485；
控制频率：伺服环 1000Hz，姿态环 200Hz；
安全等级：PLd/Cat.3，集成过载、漏电多重保护机制，保障设备与被测样机运行安全。

软件规格

通讯协议：EtheCAT、UDP、TCP/IP、USB 串行；
仿真兼容：X‑Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 等主流仿真环境；
控制系统：配套专属六自由度运动控制软件，内置专业洗出算法，可自定义体感强度、运动幅度；开放 API/SDK 接口，支持用户二次开发、工况自定义配置、全量测试数据日志记录与回放分析，便于研发人员完成算法对比、故障溯源与数据沉淀。

典型应用场景与应用价值

足式机器人抗扰动训练台面向企业研发中心、高校科研实验室、特种装备研制机构，服务于多类足式机器人研发测试工作：

1. 四足 / 双足人形机器人步态抗扰动调试：模拟山地颠簸、坡面倾斜、地面侧滑等复合扰动工况，在室内完成步态平衡算法迭代，减少户外测试依赖，降低样机损耗，实现同一扰动工况反复复现，量化评估姿态补偿算法性能。

2. 特种足式机器人可靠性验证：面向巡检、救援类重载足式机器人，模拟地震晃动、船舶甲板摇摆、工地复杂地基扰动，叠加高低温环境，开展耐久抗扰动试验，验证整机、传感器、关节系统在复杂扰动条件下的工作稳定性。

3. 半实物仿真闭环试验：对接 MATLAB/Simulink、Prescan 等动力学仿真工具，将仿真生成的扰动工况直接下发至足式机器人抗扰动训练台，实现仿真‑实物联动测试，缩小数字仿真与真实物理环境之间的差距。

4. 科研教学与算法对标测试：为高校机器人实验室提供标准化测试硬件，统一试验条件，用于不同版本控制算法横向对比，开展强化学习、姿态抗干扰相关课题研究，支撑足式机器人相关科研项目落地。

通过足式机器人抗扰动训练台开展室内标准化测试，能够有效缩短算法迭代周期，统一测试评判基准，降低真机试错成本，助力足式机器人从仿真算法快速走向实物落地。

结语

足式机器人行业快速发展，对测试验证装备的标准化、可控化、可复现性提出更高要求。南京拓维运动科技作为定制平台厂家，TW6 系列足式机器人抗扰动训练台凭借成熟的并联机构硬件、完备的电气软件体系以及灵活的非标定制能力，解决传统测试模式诸多痛点，为足式机器人抗扰动能力训练、动力学验证、半实物仿真提供可靠工业装备，助力足式机器人行业测试验证环节走向标准化、智能化发展。
