六自由度海洋工程平台_海上作业测试模拟平台_南京拓维运动科技

TW6系列海洋工程模拟台：构建陆基海况仿真试验新底座

随着我国海洋工程产业快速发展，海上风电、浮式平台、船舶装备、海洋探测设备的研发验证需求持续提升。海洋工程装备长期处于风浪耦合的复杂海洋环境，会持续承受俯仰、横滚、偏航、多向位移耦合扰动，装备可靠性、姿态补偿能力、环境适应性直接决定海上作业安全与运行效率。传统研发验证高度依赖海上实海测试，但真实海洋环境存在天然短板，制约海洋工程装备研发迭代效率。

海洋工程领域行业痛点

1. 海况工况不可复现，试验条件不可控：实海测试受风浪、洋流、季节气候影响，极端海况、故障扰动工况无法按需复现，试验变量难以隔离，对比测试缺少统一基准，试验数据可追溯性差。

2. 实海测试成本高、风险突出：出海试验需要船舶调度、大量人力物力投入，周期长；恶劣海况下开展装备测试还存在设备损毁、人员安全风险，很多高风险试验无法在真实海洋环境开展。

3. 传统试验设备运动维度缺失：普通单轴、双轴摇摆设备仅可实现简单倾斜动作，无法完整还原海洋环境下六维耦合复合运动，与真实海上作业工况偏差较大，难以充分暴露装备潜在缺陷。

4. 设备适配与二次开发受限：进口海洋工程模拟装备采购周期长、造价高昂，软硬件系统封闭，接口兼容性差，难以适配国内多样化载荷、非标实验室安装空间，用户自定义工况开发难度高，不利于海洋工程国产化科研落地。

针对以上行业痛点，海洋工程模拟台作为陆基海况仿真的核心工业装备应运而生。南京拓维运动科技作为定制平台厂家，推出 TW6 系列海洋工程模拟台，依托成熟并联机构技术，在实验室内部复现各类等级海况带来的六自由度耦合运动，替代部分实海试验，为海洋工程装备研发、可靠性验证、算法仿真提供可控、可重复的试验条件。

核心技术架构与工作原理

TW6 系列海洋工程模拟台基于 Stewart 并联机构架构，由固定基座、运动上平台、多组伺服执行单元与高精度铰接副组成，区别于串联机构，并联机构具备无累积误差、高刚度重量比、承载能力强、动态响应优异的技术特点。整套系统以全闭环伺服驱动为核心，搭载高精度姿态、位移传感单元，结合专属六自由度运动控制软件与专业洗出算法，将海浪谱、海况仿真模型转化为平台多轴协同运动指令，精准复现海洋环境下俯仰、横滚、偏航旋转姿态，以及纵移、横移、升降平移扰动，实现姿态补偿、隔振平台、海洋装备的地面仿真验证，可真实还原浮体、船舶、海上作业平台在风浪流作用下的复合运动状态。

产品关键参数与性能指标

电气与软件系统规格

电气规格

• 电源要求：AC220V/AC380V

• 通讯接口：千兆以太网（EtheCAT）、USB3.0、RS485

• 控制频率：伺服环 1000Hz，姿态环 200Hz

• 安全等级：PLd/Cat.3，具备过载 / 漏电保护功能，保障重载海洋工程模拟试验安全运行。

软件规格

• 通讯协议：EtheCAT、UDP、TCP/IP、USB 串行

• 仿真软件兼容：X‑Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 等主流仿真工具，可对接海洋工程水动力学仿真模型，实现模型‑硬件联合仿真。

• 控制系统：专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放 API/SDK 接口，支持用户二次开发、工况自定义与完整数据日志回放，方便科研人员完成海况谱编辑、试验数据记录与分析。

典型应用场景与应用价值

海洋工程模拟台面向海洋工程科研院所、装备制造企业、海事高校实验室，覆盖多类核心业务场景：

1. 海洋工程装备可靠性测试：用于浮式风电装备、海上平台配套设备、水下探测传感器、船载雷达通信设备的环境适应性试验。模拟不同等级风浪下的六维扰动，在实验室完成设备抗摇摆、抗疲劳性能验证，减少出海试验频次，降低研发成本，提前发现装备设计缺陷。

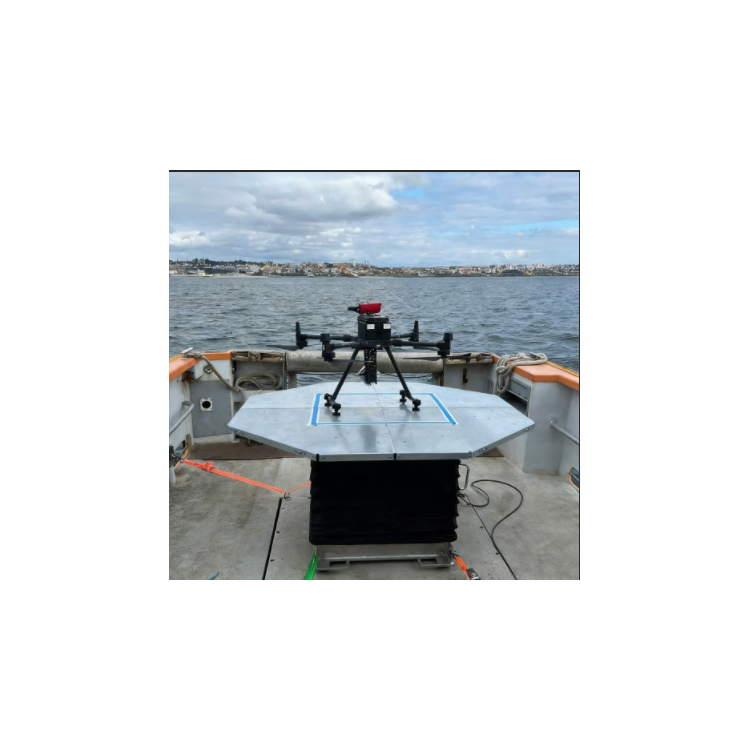

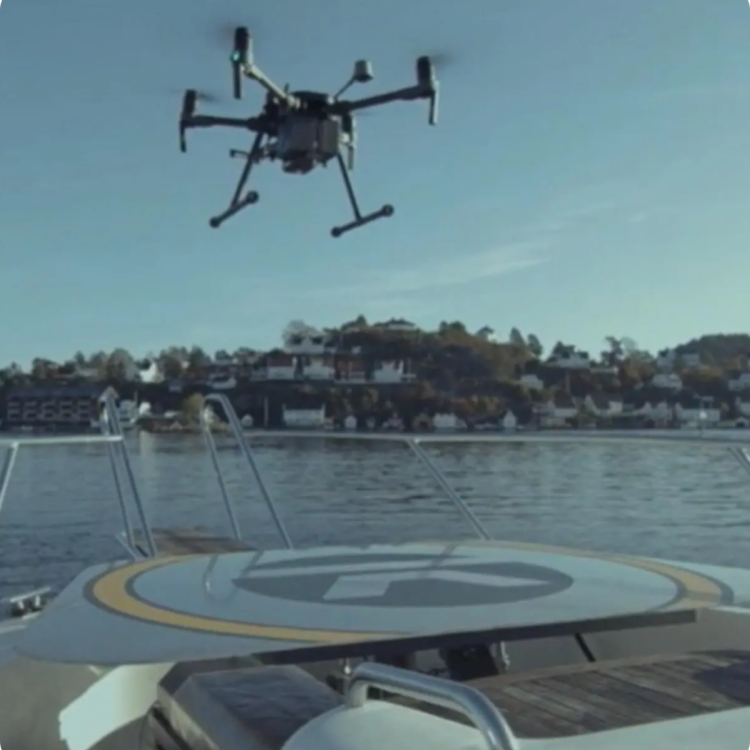

2. 海上姿态补偿与隔振平台仿真验证：对波浪补偿装置、舰载稳姿系统、海上无人机起降平台开展地面仿真测试，复现母船浮体受海浪产生的复杂运动，检验姿态补偿、主动隔振平台的补偿效果，为补偿算法迭代提供硬件在环试验条件。

3. 船舶与浮体动力学科研试验：配合水动力学仿真模型，开展浮式平台耐波性、船体稳性、海洋浮体运动响应研究。平台可重复复现自定义海况工况，试验变量可控，输出标准化试验数据，支撑海洋工程装备数字化设计与数字孪生建模工作。

4. 海工实训系统搭建：可对接海工作业模拟舱，模拟海上吊装、运维作业过程中的船体摇摆扰动，用于海上作业人员实操演练，在安全室内环境完成复杂海况下作业训练，规避海上实训风险。

总结

海洋工程模拟台打通海洋工程装备 “陆上仿真验证” 技术链路，依托 TW6 系列并联机构六自由度运动能力，把多变的海洋海况转移至实验室环境，实现试验工况可控、可重复、数据可追溯。南京拓维运动科技作为定制平台厂家，可针对不同载荷、安装空间、试验目标完成非标定制，为海上风电、浮式平台、船舶装备、海洋探测技术研发提供高可靠仿真硬件底座，助力海洋工程行业试验流程标准化、研发手段智能化，推动国内海工装备国产化技术迭代升级。
