机器人步态调试平台：六自由度技术赋能机器人行走性能精准迭代

随着人形机器人、足式机器人产业的快速落地，机器人步态的稳定性、适应性与动态响应能力成为核心技术瓶颈。传统步态调试高度依赖实机场地测试，不仅测试周期长、研发成本高，还难以复现复杂地形、极端扰动与极限载荷工况，测试数据复现性差，严重制约机器人步态算法的迭代效率与行走可靠性。针对这一行业难题，南京拓维运动科技推出六自由度机器人步态调试平台，以高精度并联运动技术为核心，为机器人步态研发提供可复现、可量化、可定制的室内测试环境。

核心技术架构与工作原理

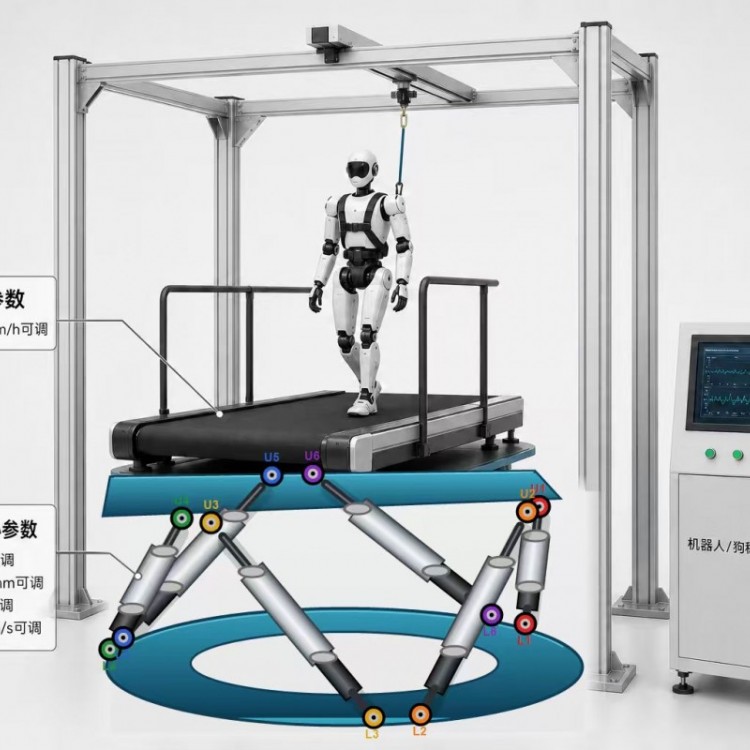

机器人步态调试平台基于 Stewart 并联机构原理构建，采用六伺服电动缸并联驱动架构，可在三维空间内同时实现俯仰、横滚、偏航、纵移、横移、升降六个自由度的复合运动，精准模拟各类地面形貌、行走扰动与动态载荷工况。

平台搭载专属运动控制算法与专业洗出算法，可将机器人步态仿真数据转化为高保真的实体运动输出，配合闭环姿态补偿技术，实现运动轨迹的亚毫米级控制与毫秒级响应，支撑机器人步态算法的闭环调试与验证。相比传统串联测试平台，并联机构架构具备刚度高、承载能力强、动态响应快、累计误差小等技术优势，可充分满足高负载、高动态机器人的步态调试需求。

产品基本参数与性能指标

核心基本参数

运动性能指标

电气与软件系统规格

电气系统规格

机器人步态调试平台采用工业级电气配置，适配工业现场供电环境：

• 电源要求：支持 AC220V / AC380V 供电，适配不同厂区供电标准

• 通讯接口：配备千兆以太网（EtheCAT）、USB3.0、RS485 多接口，满足高速实时通讯与多设备联动需求

• 控制频率：伺服环控制频率 1000Hz，姿态环控制频率 200Hz，保障高动态运动的控制精度与响应速度

• 安全等级：达到 PLd/Cat.3 安全等级，内置过载保护、漏电保护机制，保障设备与测试人员安全

软件系统规格

平台配套专属六自由度运动控制系统，兼具专业性与开放性：

• 通讯协议：支持 EtheCAT、UDP、TCP/IP、USB 串行等主流通讯协议

• 仿真兼容：可对接 X-Plane、P3D、CarSim、MATLAB/Simulink 等主流仿真软件，实现仿真数据与实体平台的联动输出

• 控制功能：内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放 API/SDK 接口，支持用户二次开发、工况自定义编辑与测试数据日志回放，满足深度研发需求

典型应用场景与应用价值

机器人步态调试平台广泛适用于各类行走机器人的研发测试环节，核心应用场景包括：

1. 人形机器人步态规划验证：模拟平坦路、斜坡、台阶、崎岖路面、打滑地面等多种行走工况，验证不同步态算法下的机身稳定性、步幅精度与抗倾倒能力，替代部分外场实机测试，降低实机磨损与测试风险。

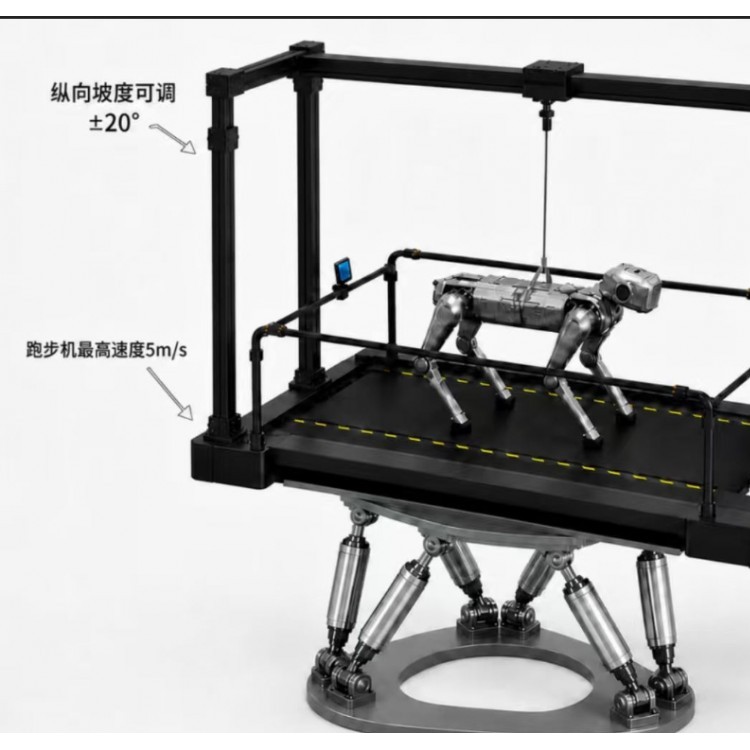

2. 足式机器人负载步态调试：在 1kg~50 吨载荷范围内模拟不同负重状态，测试机器人负载行走时的步态调整逻辑、关节受力与行走平顺性，优化负载工况下的步态参数。

3. 机器人抗扰动性能测试：通过六自由度复合运动模拟侧向冲击、地面颠簸、突发倾角等扰动工况，定量测试机器人步态修正的响应速度与修正精度，验证主动抗扰算法的有效性。

4. 步态数据标定与算法迭代：同步采集平台运动数据与机器人本体传感数据，完成步态参数标定与误差补偿，为步态控制算法迭代提供可复现的量化数据支撑。

通过机器人步态调试平台的标准化测试，机器人研发企业可大幅缩短步态算法研发周期，降低外场测试的人力与设备成本，同时实现极限工况的安全复现，全面提升机器人行走性能的可靠性与一致性。

结尾

作为专业的定制平台厂家，南京拓维运动科技深耕六自由度运动控制领域，机器人步态调试平台可根据不同机器人类型、载荷需求与测试场景提供定制化解决方案。未来，南京拓维将持续迭代并联运动技术与控制算法，以高精度、高可靠的测试平台赋能机器人产业，推动行业研发向标准化、智能化方向升级。
