波浪补偿试验台：海工装备陆基性能验证的核心仿真测试平台

随着我国海洋资源开发向深远海推进，海上风电运维、船舶装备、海工起重、船载精密设备等领域对波浪补偿系统的稳定性、补偿精度与环境适应性要求持续提升。波浪补偿装置的性能验证长期依赖实海试航，不仅试验周期长、投入成本高，且受气象海况条件制约显著，有效测试窗口不可控，极限工况、故障工况难以安全复现，试验数据重复性不足，严重制约装备研发迭代效率与可靠性验证深度。

在此产业背景下，波浪补偿试验台成为海工装备研发体系中不可或缺的陆基测试基础设施。该设备基于六自由度并联机构技术，可在实验室内精准复现海浪作用下船体的六维耦合运动，模拟不同等级海况的扰动特征，为波浪补偿装置、船载稳定设备、海上运维机构提供可控、可重复、可追溯的测试环境。南京拓维运动科技作为定制平台厂家，推出 TW6 系列波浪补偿试验台，依托成熟的运动控制与并联机构技术，为海洋装备产业提供标准化、智能化的仿真测试解决方案。

核心技术架构与工作原理

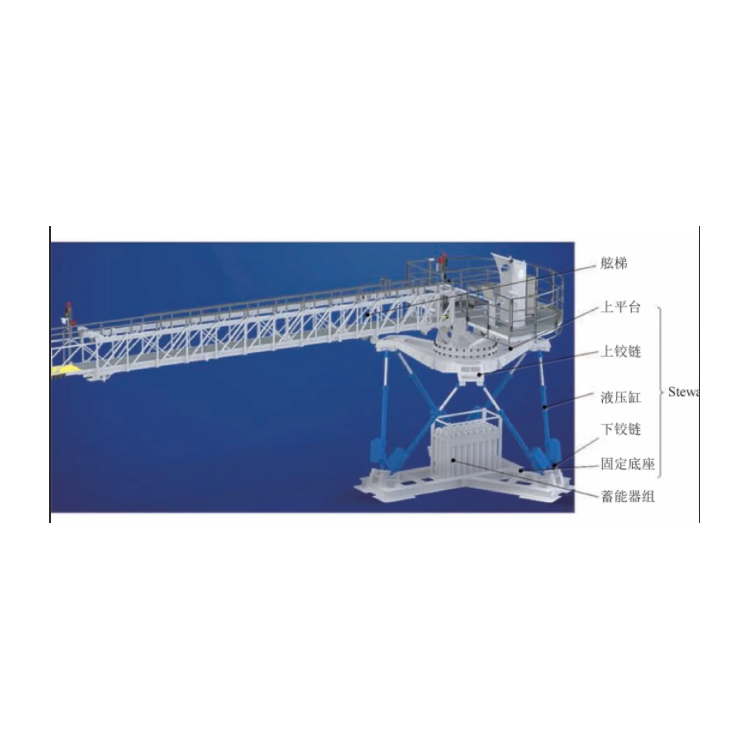

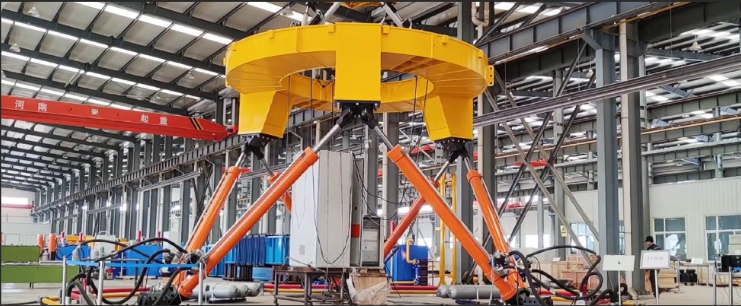

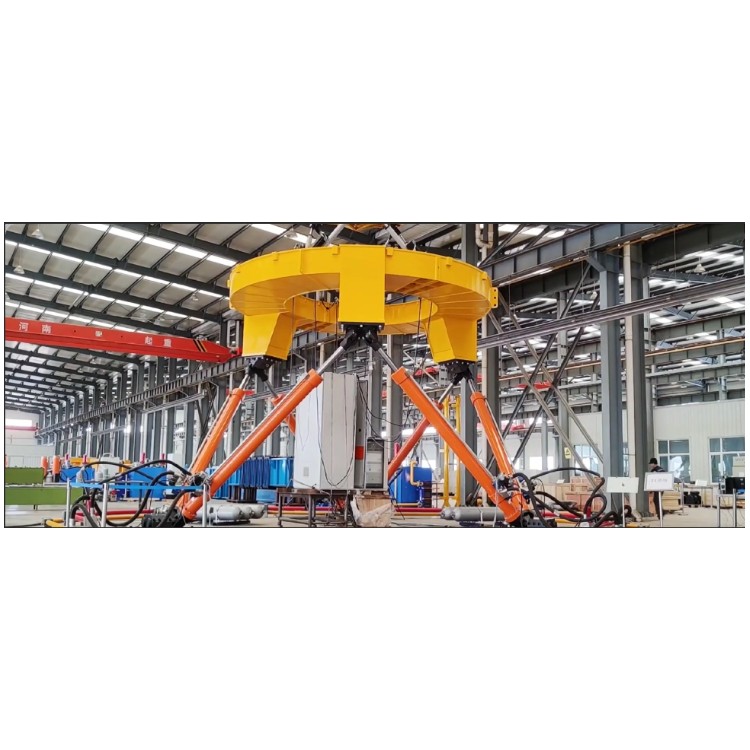

TW6 系列波浪补偿试验台采用经典 6-6 型 Stewart 并联机构作为机械本体，由固定基座、高精度万向铰支、多组伺服电动缸与上承载平台组成闭环运动系统。相较于串联机构，并联架构具备无误差累积、结构刚度高、载荷分布均匀、动态响应快的技术优势，可精准实现空间六自由度复合运动。

系统内置高速运动学正逆解算法，结合多轴同步伺服控制技术，通过位移、姿态传感器实时采集运行数据，闭环驱动各支链协同运动，高精度复现海浪激励产生的俯仰、横滚、偏航、升沉及水平位移耦合姿态。平台既可独立输出标准海浪谱运动，模拟船体受扰工况；也可与被测波浪补偿设备组成闭环测试系统，验证补偿算法的跟随精度、响应时延与稳定性能，支撑研发人员在室内完成多工况迭代测试，加速技术落地。

产品关键参数与性能指标

TW6 系列波浪补偿试验台支持全工况定制开发，可根据被测对象的载荷、行程、安装空间需求进行非标设计，适配从实验室原理验证到工业级重载测试的多元场景，设备工作温度覆盖 - 20℃~70℃，适应各类试验环境要求。

电气与软件系统规格

电气系统规格

• 电源要求：AC220V / AC380V

• 通讯接口：千兆以太网（EtheCAT）、USB3.0、RS485

• 控制频率：伺服环 1000Hz，姿态环 200Hz

• 安全等级：PLd / Cat.3，标配过载保护、漏电保护与软硬限位机制，保障重载试验全程安全运行

软件系统规格

• 通讯协议：支持 EtheCAT、UDP、TCP/IP、USB 串行等多种协议

• 兼容仿真环境：适配 X-Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 等主流仿真软件，可直接导入海浪谱数据与动力学模型驱动平台运行

• 控制系统：搭载专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放 API/SDK 接口，支持用户二次开发、工况自定义编辑与试验数据日志回放，满足深度研发与测试需求

典型应用场景与应用价值

波浪补偿试验台广泛应用于海洋工程科研院所、海工装备制造企业、海上风电整机厂商、船舶技术实验室等主体，核心应用场景包括：

1. 波浪补偿装置性能验证：模拟多级海况下的船体六自由度扰动，测试主动 / 被动升沉补偿系统、姿态稳定装置的补偿精度、响应速度与长期可靠性，对比不同算法方案的实际效果，替代部分海上试验，大幅降低研发成本。

2. 海上风电运维装备测试：为登船补偿栈桥、人员转运装置、运维机器人提供摇摆扰动测试环境，验证设备姿态补偿能力、安全联锁逻辑与耐久性能，保障海上运维作业的安全性与稳定性。

3. 船载精密设备稳性试验：对船载光电跟踪设备、通信天线、测量传感器等进行摇摆扰动下的性能测试，评估姿态波动对设备工作精度的影响，为稳像、稳瞄系统优化提供数据支撑。

4. 海工起重系统仿真测试：复现船舶升沉与摇摆运动，开展海上起重机恒张力补偿、吊钩升沉补偿系统的闭环试验，验证吊装作业的平稳性与安全性能。

5. 高校与科研院所试验研究：对接海洋动力学仿真模型，复现标准海浪谱与复杂海况，用于并联机构控制、波浪补偿算法、海洋装备动力学等方向的课题研究与教学实验。

通过波浪补偿试验台构建室内仿真测试环境，可将不可控的海上试验转化为可编辑、可复现、可量化的实验室测试，显著缩短装备研发周期，降低实海试航的安全风险与经济成本，为海工装备技术迭代提供可靠的硬件支撑。

总结

深远海开发进程中，波浪补偿试验台是提升海工装备研发效率、保障产品可靠性的核心测试装备。南京拓维运动科技作为定制平台厂家，其 TW6 系列产品依托成熟的六自由度并联机构技术、高性能伺服控制系统与开放兼容的软件生态，可根据用户载荷、行程、工况需求完成全维度非标定制，助力海洋装备产业构建标准化、智能化的陆基测试体系，为我国海工装备技术升级与国产化发展注入动力。
