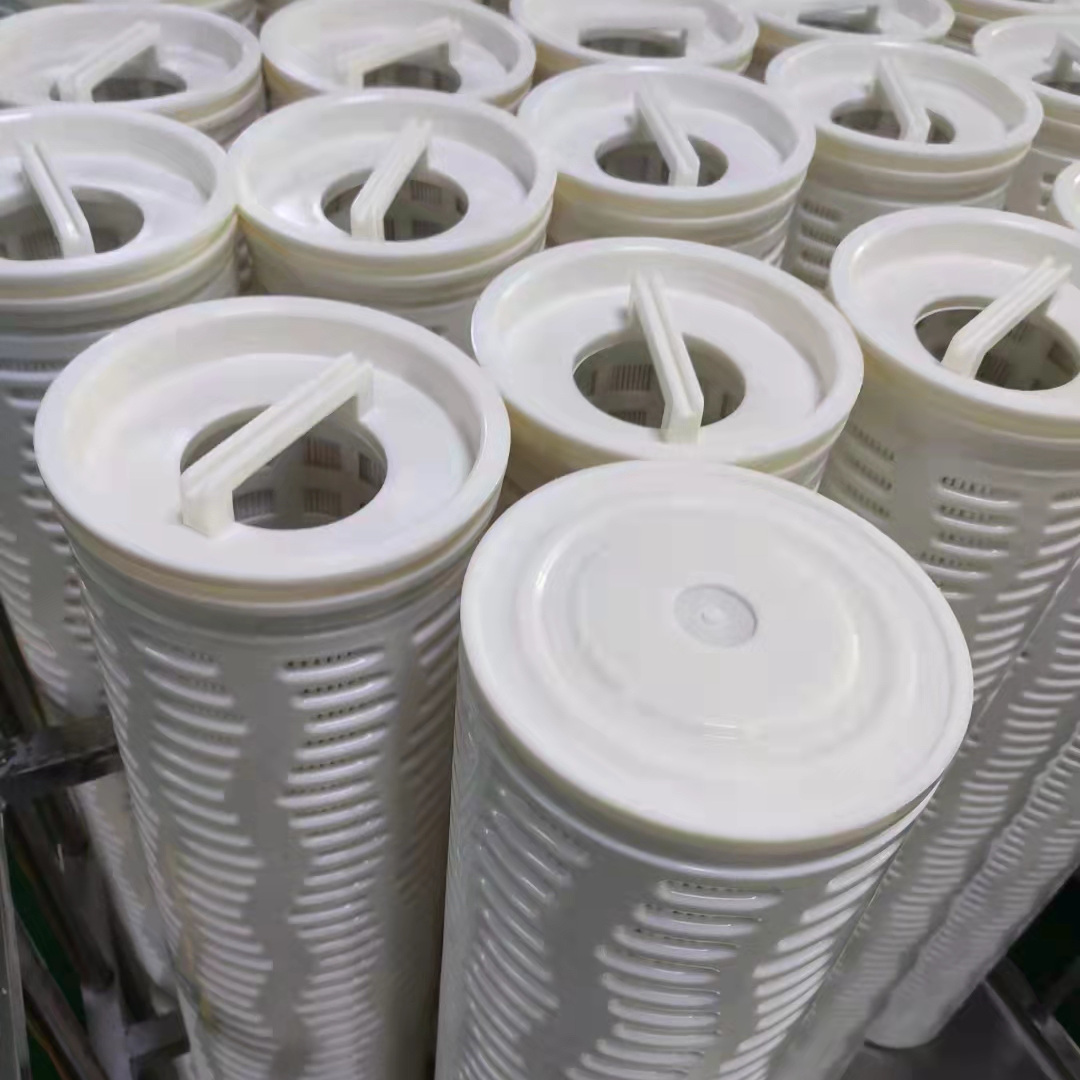

液体过滤芯是精密芯式过滤器的核心耗材，依靠微孔结构实现固液分离，精度覆盖0.1~100μm，广泛用于水处理、化工药液、纯水系统等场景，是终端精密过滤的核心元件，和滤袋、

一、通用基础结构与标准规格

1. 通用结构

由滤材层、中心支撑骨架、上下端盖/密封圈组成：

- 滤材：PP熔喷、线绕、折叠膜、金属烧结等，实现杂质拦截；

- 中心骨架：聚丙烯/不锈钢多孔支撑，防止滤芯受压变形；

- 端部密封：平压式、222插入式、226卡入式三种接口，适配过滤器卡槽；

- O型密封圈：氟橡胶/丁腈橡胶，保证上下端密封，杜绝介质短路侧漏。

2. 行业通用标准尺寸（蕞常用）

长度规格 常用接口 适配过滤器

5英寸（125mm） 平压/222 小型实验、小流量设备

10英寸（250mm） 平压/222/226 工业主流标准款

20英寸（500mm） 222/226 大流量工况

30/40英寸 226 大通量水处理系统

外径常规：φ60mm、φ65mm；内径φ28mm，可定制非标尺寸。

3. 精度定义

- 公称精度（Nominal）：拦截85%-95%对应粒径颗粒，PP熔喷、线绕滤芯常用；

- jue对精度（Absolute）：稳定截留99.9%以上对应粒径颗粒，折叠膜、金属烧结滤芯常用，适合高精度工况。

常规精度：0.1μm、0.22μm、0.45μm、1μm、5μm、10μm、20μm、50μm、100μm。

二、主流滤芯类型、材质、性能与选型

1. PP聚丙烯熔喷滤芯

- 结构：聚丙烯超细纤维热熔缠结，外疏内密梯度孔径，深层过滤；

- 耐温：≤80℃，短时90℃；耐酸碱pH1-14，耐受碱性速凝剂药液，化学稳定性强；

- 特点：成本极低、纳污量大、无纤维脱落，一次性使用；

- 精度：0.5~100μm；速凝剂常用25μm、50μm、100μm；

- 适用：速凝剂预处理、循环水、RO保安过滤、工业废水粗过滤。

2. 线绕滤芯（缠绕式滤芯）

- 结构：丙纶/棉纱/玻纤纱线缠绕多孔骨架，外松内紧梯度过滤；

- 耐温：PP款≤80℃，棉线款≤60℃；耐一般酸碱，不耐强碱长期浸泡；

- 特点：可低压反向冲洗，重复使用2-3次，纳污能力优于熔喷；

- 精度：1~50μm；

- 适用：悬浮物较多的工业水、油品过滤，不推荐长期用于强碱速凝剂工况。

3. 折叠式精密滤芯（高精度终端过滤）

- 结构：PP/PTFE/PES微孔膜折叠褶皱，过滤面积是熔喷的3-5倍，低压差、寿命长；

- 材质细分：

- PP折叠：耐酸碱≤80℃，性价比高；

- PTFE折叠：耐强酸强碱、高温≤260℃，化学惰性极强，适配强腐蚀速凝剂；

- 尼龙折叠：耐强碱、不耐强酸；

- 精度：0.1~50μmjue对精度；

- 适用：纯水、超纯水、化工精密药液、终端保安过滤。

4. 金属烧结滤芯（钛棒/316L不锈钢烧结）

- 材质：钛合金、316L不锈钢粉末烧结，整体刚性结构；

- 耐温：钛棒≤300℃，不锈钢≤450℃，耐受强酸碱、高温高压；

- 特点：可反复高压反洗，寿命3-5年，无耗材更换；

- 精度：0.22~100μm；

- 适用：高温高腐蚀工况、特种化工药液，预算充足的速凝剂长期项目。

5. 活性炭滤芯

- 功能：兼具颗粒过滤+吸附余氯、有机物、异味；

- 适用：水处理脱色除味，不适合速凝剂碱性药液，会被碱液破坏吸附结构。

三、核心运行技术参数

表格

项目 通用参数范围

工作压力 0.1~1.6MPa，金属滤芯可耐受高压

初始运行压差 清水工况0.03~0.05MPa

更换压差 压差升至0.10~0.15MPa时必须更换，防止滤芯被高压击穿

过滤流向常规 由外向内进液，杂质拦截在外层

密封材质 丁腈橡胶（常规水）、氟橡胶（酸碱介质）

单支10寸滤芯流量 PP熔喷：1~2m³/h；折叠滤芯：2~4m³/h

四、滤芯更换实操步骤

前期准备

关闭进出口阀门，打开排气阀+底部排污阀，彻底泄压排空罐内介质。

1. 松开顶部法兰/快开卡箍，打开上封头；

2. 取下顶部弹簧压盖，依次拔出旧滤芯，清理底部卡槽杂质；

3. 检查卡槽O型密封圈，老化破损立即更换；

4. 新滤芯上下端口完全嵌入卡槽，保证密封严实，严禁错位；

5. 复位弹簧压盖，压紧滤芯，紧固法兰顶盖；

6. 关闭排污阀，缓慢开启进水阀，排净罐内空气，关闭排气阀，试运行检查渗漏。

熔喷、PP折叠滤芯为一次性耗材，堵塞后直接更换；金属烧结、钛棒滤芯可低压反向冲洗重复使用。

五、安装与日常维护要求

1. 立式过滤器上方预留≥1000mm检修空间，方便拆装滤芯；

2. 进出口必须加装手动球阀，建议配置双联一用一备机组，实现不停机换芯；

3. 停机后必须用清水冲洗罐体与滤芯，防止结晶卡死滤芯；

4. 每日巡检进出口压差，压差上升过快说明水质变差或滤芯破损；

5. 长期停机，排空罐内介质，滤芯取出干燥存放，避免壳体锈蚀；

6. 严禁超压差运行，防止滤芯被高压击穿，造成杂质短路穿透。穿透。
