芯式过滤器

芯式过滤器（精密保安过滤器）

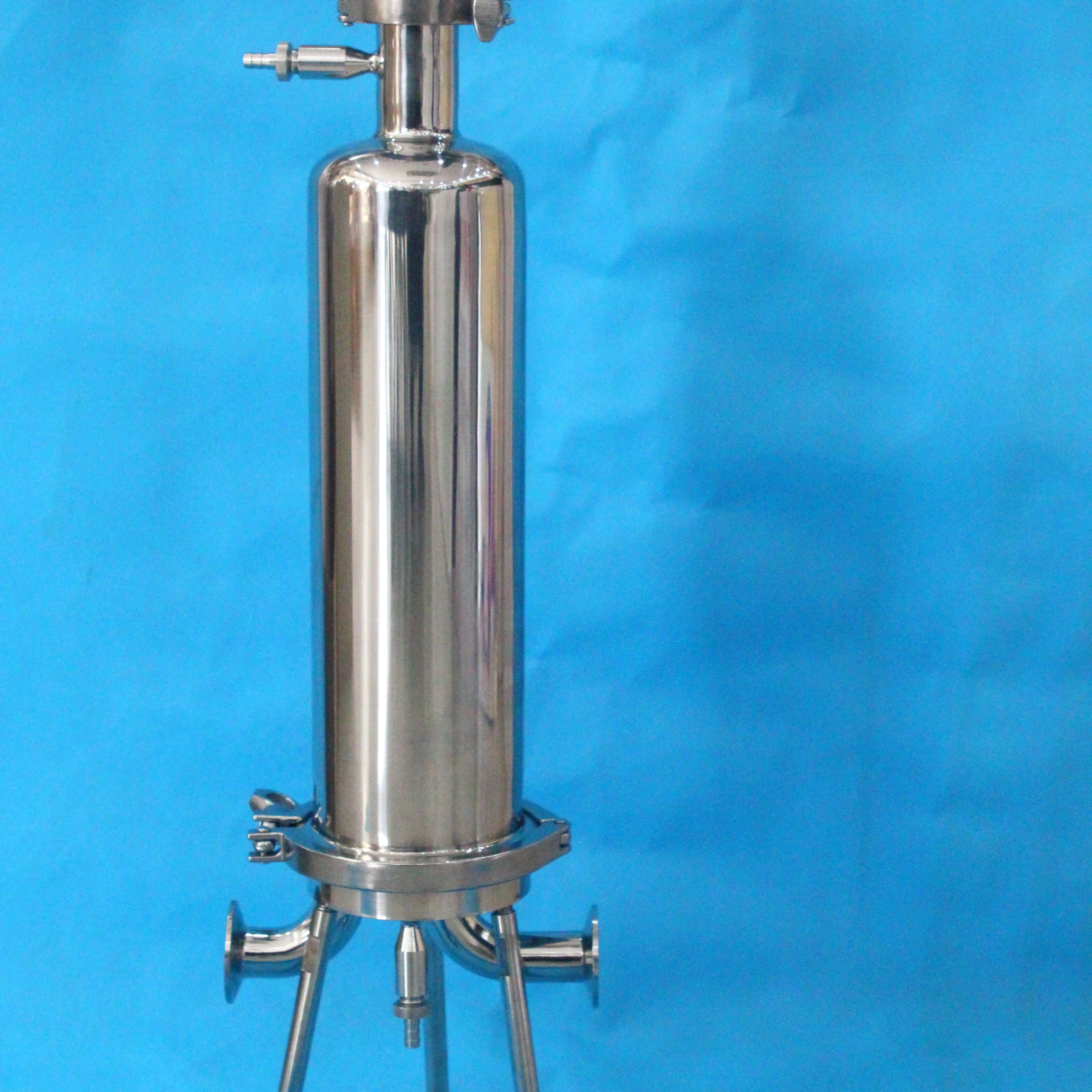

芯式过滤器也叫精密滤芯过滤器、保安过滤器，是以管状滤芯为核心过滤元件的高压精密过滤设备，壳体多为304/316L不锈钢，属于终端深度过滤设备，精度远高于袋式、自清洗过滤器，广泛用于水处理、化工药液、纯水系统、药液预处理等场景。

一、设备概述

芯式过滤器依靠滤芯微孔实现物理拦截，可精准去除悬浮物、胶体、细小颗粒、微生物，精度覆盖0.1–100μm；采用多芯并联结构，流量覆盖范围广，结构简单、密封性好，无转动部件，故障率极低，分为单芯、多芯两大类型，是反渗透、超滤系统前端标配保安过滤设备。

二、核心结构组成

1. 承压筒体壳体：立式不锈钢罐体，法兰快开/螺栓锁紧结构，卫生级镜面抛光，常规承压0.6–1.6MPa；

2. 滤芯支撑板+中心杆：底部定位卡槽，固定滤芯位置，保证滤芯上下端密封；

3. 精密滤芯（核心元件）：PP熔喷、线绕、折叠、钛棒、不锈钢烧结等多种类型；

4. 弹簧压盖机构：顶部弹簧压紧滤芯，防止高压工况下滤芯上浮、介质短路；

5. 密封组件：O型氟橡胶密封圈，实现滤芯与端盖、卡槽的密封，杜绝侧漏；

6. 辅助部件：进出口压力表、排气阀、底部排污阀、支腿底座，压差直观判断堵塞状态。

常规滤芯规格

长度：5/10/20/30/40英寸；接口形式：222、226、平压式；滤芯数量：1、3、5、7、9、11、15芯等，按需选配。

三、工作原理

介质从进水口进入罐体，由滤芯外侧向内穿过滤芯微孔，大于滤芯精度的杂质被拦截在滤芯表层和深层孔隙中，洁净流体汇集到滤芯中心腔，从出水口流出；随着杂质堆积，滤芯阻力上升，进出口压差逐步增大，达到设定值后更换或清洗滤芯即可。

全程无自动清洗机构，属于人工更换滤芯的精密过滤，杂质全部锁在滤芯内部，无二次污染。

四、主流滤芯材质、精度及选型

滤芯类型 材质 精度范围 耐温 耐腐蚀性 适用场景

PP熔喷滤芯 聚丙烯 1–100μm ≤80℃ 耐强碱弱酸 普通工业水、保安预处理，一次性使用

线绕滤芯 PP/棉纱 1–50μm ≤80℃ 耐一般酸碱 大颗粒杂质、深层过滤，可低压反洗复用

折叠滤芯 PP/PTFE 0.1–50μm PP≤80℃，PTFE≤200℃ PTFE耐强腐蚀 高精度终端过滤、纯水、医药药液

钛棒滤芯 钛合金 0.5–20μm ≤300℃ 耐高温强酸强碱 高温高腐蚀工况，可高压反冲洗重复使用

不锈钢烧结滤芯 316L 1–100μm ≤450℃ 耐酸碱有机溶剂 高温高压、可长期反洗，寿命3–5年

速凝剂碱性药液优先选用PP熔喷/PTFE折叠滤芯，精度25–100μm。

五、核心技术参数

参数范围

工作压力 0.1–1.6MPa（高压定制可达10MPa）

适用温度 PP滤芯≤80℃，金属滤芯最高450℃

过滤精度 0.1–100μm

流量范围 单芯0.5–20m³/h，多芯最大可达3000m³/h

密封材质 氟橡胶O型圈，耐酸碱腐蚀

进出口连接 法兰、快开、内螺纹

纳污能力 折叠滤芯纳污量最高，熔喷滤芯次之

六、滤芯更换实操步骤

前期准备

断电，关闭进出口阀门，打开排气阀+底部排污阀，彻底泄压排空罐内介质。

1. 松开顶部法兰锁紧螺栓/快开卡箍，缓慢打开上封头；

2. 取下顶部弹簧压盖，依次拔出旧滤芯，清理底部卡槽残留杂质；

3. 检查卡槽O型圈有无老化破损，损坏则更换；

4. 装入新滤芯，保证滤芯上下端口完全嵌入卡槽，密封严实；

5. 复位弹簧压盖，压紧滤芯，重新紧固顶部法兰；

6. 关闭排污阀，缓慢开启进水阀，打开排气阀排净空气，关闭排气阀，试运行检查有无泄漏。

熔喷滤芯为一次性耗材，不可清洗复用；线绕、金属烧结滤芯可低压反向冲洗重复使用。

七、压差更换标准

滤芯初始压差约0.03–0.05MPa，当进出口压差升至0.1–0.15MPa时，滤芯已堵塞，必须更换；若水质杂质含量高，压差上升过快，可缩短更换周期，避免压差过大挤压破损滤芯。

八、安装要求

1. 立式落地安装，设备上方预留≥1000mm开盖空间，方便拆装滤芯；

2. 进出口必须加装手动球阀，建议配置双联一用一备机组，实现不停机更换滤芯；

3. 排污管就近接入污水管网，户外安装做好电机、压力表防雨防护；

4. 速凝剂等易结晶介质，停机后必须用清水冲洗罐体和滤芯，防止结晶硬化卡死滤芯。

九、日常维护保养

1. 每日巡检：观察进出口压差、罐体密封有无渗漏，压差上升过快预判滤芯寿命；

2. 每周保养：排空罐体底部积水杂质，清理壳体外壁污渍；

3. 每月维护：开盖检查滤芯污染情况，可清洗类滤芯反向低压冲洗，更换老化密封胶圈；

4. 长期停机：排空罐内介质，清水冲洗干净，滤芯取出干燥存放，避免壳体锈蚀；

5. 严禁超压差运行，防止滤芯被高压击穿，造成过滤失效。

十、适用场景 & 禁忌工况

适配场景

- RO反渗透、超滤系统前端保安过滤，保护膜元件；

- 隧道湿喷台车速凝剂药液精密过滤；

- 化工酸碱药液、食品饮料、医药纯水、电子超纯水终端过滤；

- 去除微量细小颗粒、胶体、细菌的高精度工况。
