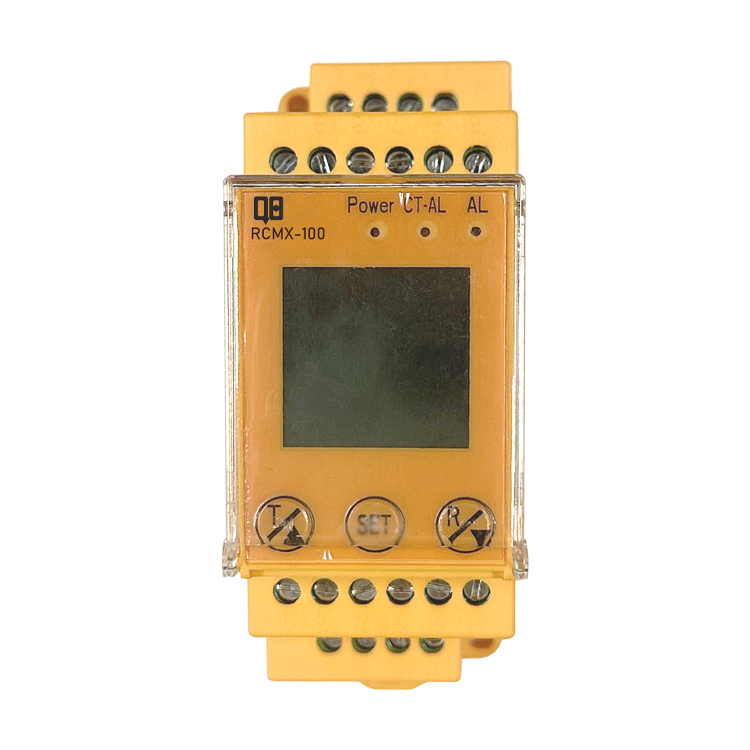

RCMX-100剩余电流监视器

用于交流接地电网中精确测量支路对地剩余电流值及判断故障状态。

产品特点:
1.可监测 AC 型或 A 型剩余电流，剩余电流超过设定值时发出保护信号
2.需要辅助电源，辅助电源故障时不能自动动作
3.可通过按键设置剩余电流保护值和动作延时时间
4.带手工测试和复位按键
5.1.3 寸 TFT 显示屏，显示实际动作时的电流真有效值及故障信息
6. 35mm 导轨安装
7.表面透明防护罩，防止误触碰
8.可带 Modbus 通讯，可多只组网，进行故障定位

一、产品介绍

RCMX-100 剩余电流监视器与 CT 精密剩余电流互感器匹配，用于交流接地电网中精确测量支路对地剩余电流值及判断故障状态，并能将剩余电流值通过 RS485 通讯接口传输至上位机。产品具有抗干扰能力强、检测精度高、组网灵活等特点。

二、技术参数

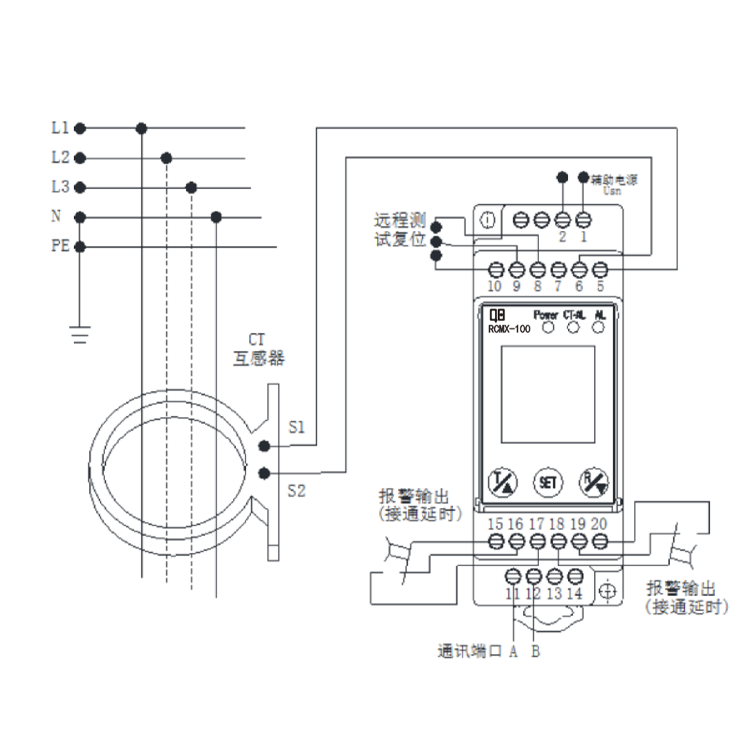

RCMX-100 接线示意图

四、产品尺寸

RCMX-100 外形和安装尺寸图
外形尺寸：96 × 66 × 70mm（宽 × 高 × 深）
安装方式：35mm 标准导轨安装
