YNY-Ⅲ型交直流绝缘监测仪

适用于1000V以下直流，1150V以下交流未接地系统

产品特点:
1.适用于1000V以下直流，1150V以下交流未接地系统；
2.自适应系统分布式电容，100μF以下测量精度5%以内；
3.二组独立继电器报警输出；
4.一组模拟量（或485通讯）输出；
5.内部/外部测试、复位功能键；
6.多类型、宽范围控制电源输入；
7.人性化简易操作界面.

产品介绍：
      YNY-Ⅲ型交直流绝缘监测仪，适用于1000V以下直流，1150V以下交流未接地系统，可应用于光伏逆变器、矿业机械、电气设备、电动汽车充电装置、UPS供电系统、通信行业直流供电系统，任何交、直流未接地系统。
产品参数：
输入电压: AC 85-264V(40…400Hz)或DC 9-36V(二者选其一)
正常消耗: 大约 4VA
网络电压: DC 0-1000V或 AC 0-1150V
设定报警值: 报警 1:10-1000k 报警 2:10-2000k
内部交流电阻值: 〉400 KΩ
内部直流电阻值: 〉400 KΩ
内部测试电压: +/- 24V
最大测试电流(R=0): 〈0.1mA
最大允许噪声直流电压: DC 1200 V
线至地电容值: 1…100 μ F
运行时间: 20uF 线地电容下<120S;100uF 线地电容下<720S
测量精度: 5%
触点: 2 组独立常开触点对应2组报警信号
最大切换容量: AC 230V，5A或 DC 30V 3A
最大通电容量: AC 230V，2A或 DC 30V 2A
模拟量输出: 4~20mA 对应0~10M(可根据客户需求定制)
485 通讯输出: RS485 通讯接口，支持 Modbus RTU 协议
运行模式: 连续运行
运行温度范围: -25℃℃-+60℃
存储温度: -35℃-+80℃
污染等级: II 级
脉冲群抗扰度: 2KV IEC/EN 61 000-4-4
控制电源线之间的浪涌电压 : 1KV IEC/EN 61 000-4-5
控制电源线与地之间的浪涌电压: 2KV IEC/EN 61 000-4-5
传导骚扰抗扰度: 10 Vr.m.s IEC EN61000-4-6
工频磁场抗扰度: 10A/m IEC/EN61000-4-8
辐射发射 : 限制值B级 EN 55 011
外罩: IP50 IEC/EN 60 529
端子: IP20 IEC/EN 60 529
连线: L1，L2:1000V高压导线，2.5 mm
PE:4 mm导线
其他端子:1.5 mm以上导线
安装: DIN 导轨 或 使用 15mm 长 M4螺丝安装(推荐)
重量: 约 250g

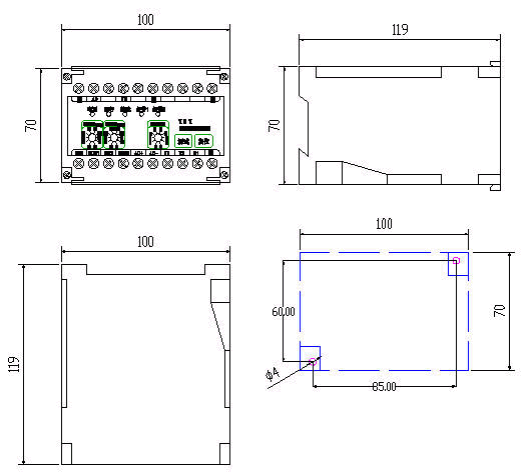

产品尺寸图如下：



产品连接线如下：


产品应用：
产品适用于充电桩、变频器、矿井、等其他行业。

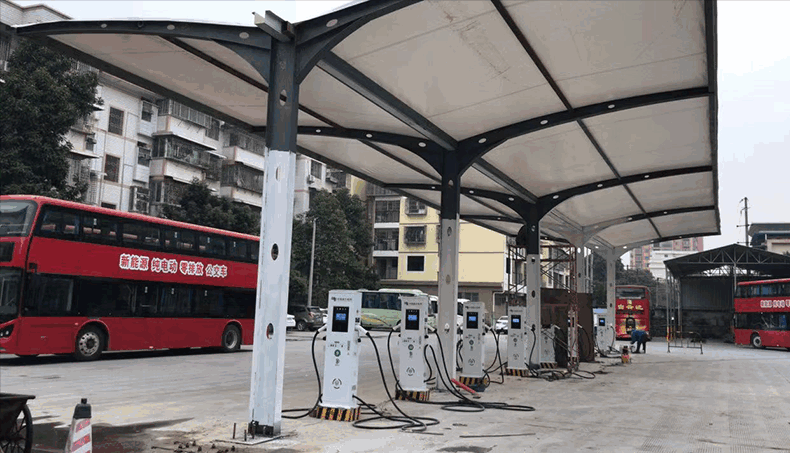

充电桩

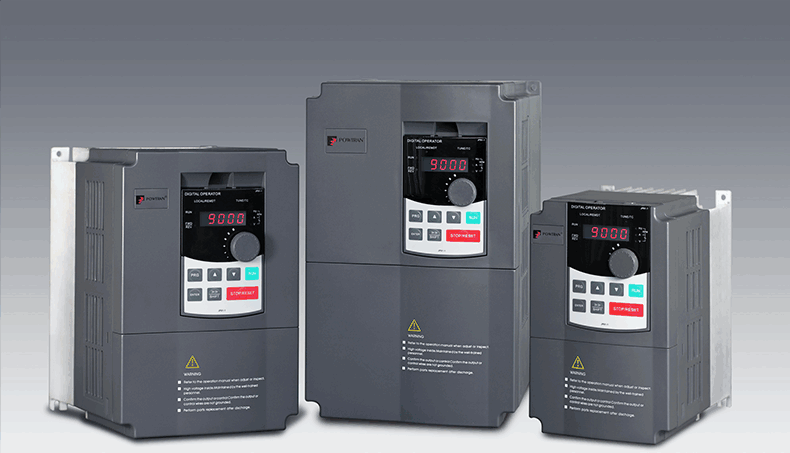

变频器

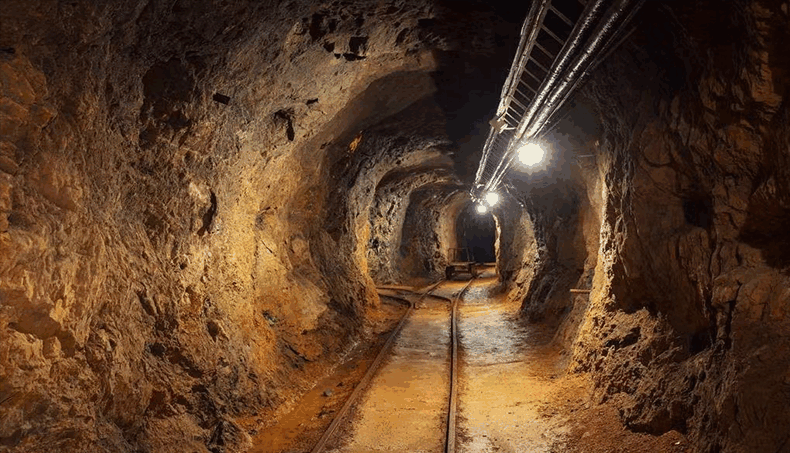

矿井
