MIR2500高压电机绝缘监视器

适用于12kV 及以下电压等级电机设计的智能化监测设备。

产品特点:
1.精准测量：支持 1MΩ~100GΩ 宽量程绝缘电阻测量，具备 ±3%（1MΩ~5GΩ）与 ±10%（5GΩ~100GΩ）的测量精度；
2.劣化分析：通过极化指数（PI，10min 与 1min 绝缘电阻比值）与介电吸收比（DAR，1min 与 30s 绝缘电阻比值）的计算，实现绝缘老化程度的量化评估；
3.智能放电：测量完成后自动触发寄生电荷泄放机制，保障操作人员安全。
4.剩余电流监测：实时采集回路剩余电流（10mA~10A），支持预警 / 报警阈值的可编程设置；
5.异常上电保护：内置电压监测模块，当检测到线路异常带电“>100V”时，0.1s 内自动断开测量回路，可承受 AC10kV 暂态过电压冲击。
6.灵活控制模式：支持本地手动触发、远程通讯控制、定时任务等多模式测量启动；标准化通讯接口：提供 RS485（Modbus RTU）与 RJ45（Modbus TCP）双通讯通道，兼容主流工业物联网平台；
7.事件记录：测量、报警等事件实时记录。
8.继电器输出配置：4 路独立报警继电器（250VAC/5A），支持绝缘故障、剩余电流超限等多事件类型输出。

产品介绍：
MIR2500高压电机绝缘监视器采用直流高压注入法（测试电压 DC2500V）实现绝缘参数测量，核心架构由三部分构成：
MIR2500D显示模块：基于 RJ45 接口的低功耗人机交互单元，无需独立供电，通过实时数据通讯实现测量结果可视化与参数配置，采用高低压隔离设计确保操作安全性；
MIR2500绝缘监视器：集成智能逻辑控制单元，通过与供电回路接触器 / 断路器的辅助触点联锁，实现 “通电退出监测、断电启动测量” 的自动控制逻辑，避免带电测量风险；
AGH10-3耦合器：采用创新型高低压隔离结构，在实现测量信号耦合的同时，对设备本体与高压母线进行电气隔离。
产品参数如下：
供电电源：AC 85V-265V 45-65Hz
电网额定电压：3-12KV
测量电压：2500VDC 直流电压
绝缘电阻测量范围：1MΩ~10GΩ(≤5%) 10GΩ~100GΩ(≤10%) 纯电阻条件
介电吸收比：绝缘电阻1min与30s比值
极化指数：绝缘电阻10min与1min比值
绝缘报警值：10KΩ~100GΩ可设
绝缘报警延时：0~9999s可设
漏电流报警设定值：10~10000 mA可设
漏电流预警设定值：10~10000 mA可设
密码：0000~9999可设
开关量输入：3路干接点
开关量输出：4路继电器
继电器输出负荷能力：常闭触点，250VAC/5A
通讯：Modbus RTU/TCP
显示屏：点阵128*64
重量：≤4KG
工作环境：-20℃~50℃，无凝露
储存环境：-40℃~75℃，无凝露
工作海拔：2000m
产品尺寸图如下：

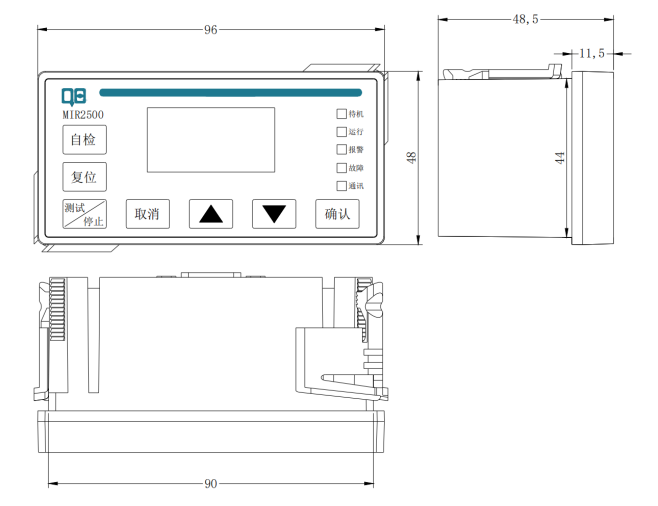

 MIR2500D显示模块三视图（单位：mm）

开口尺寸：92mm×46mm

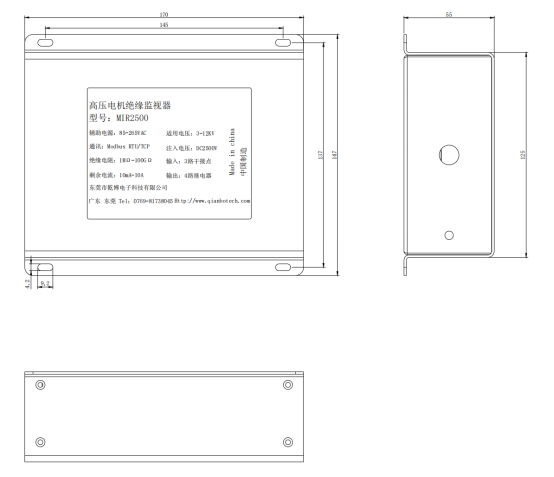

MIR2500绝缘监视器三视图（单位：mm）


尺寸：170mm×125mm×55mm

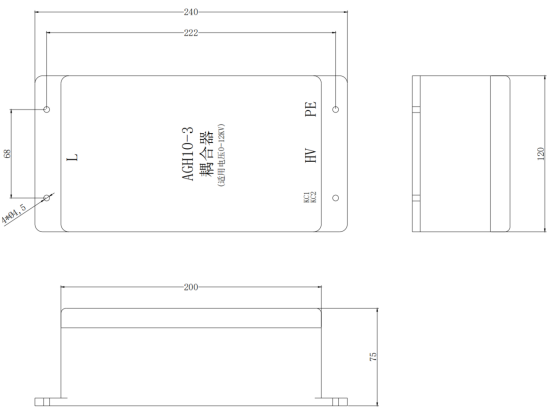

AGH10-3耦合器尺寸图（单位：mm）

尺寸：200mm×120mm×75mm

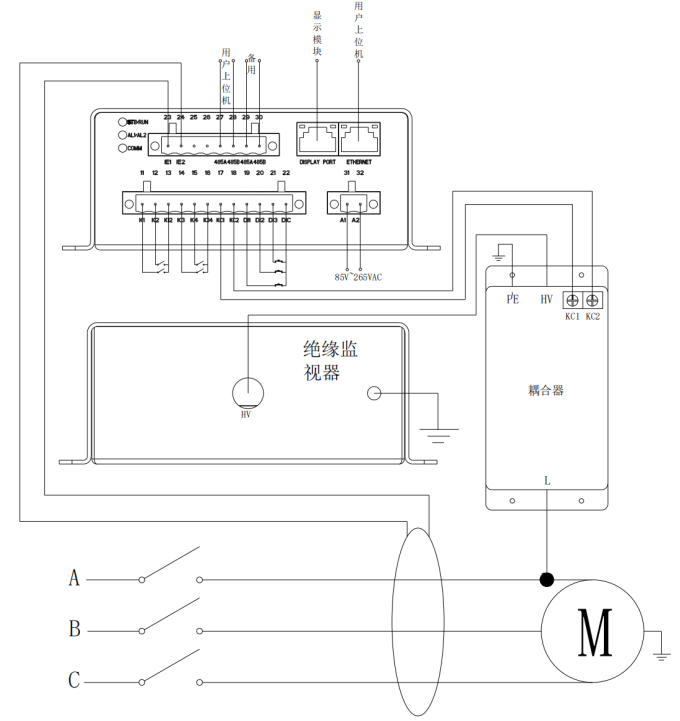

产品应用现场接线图：
