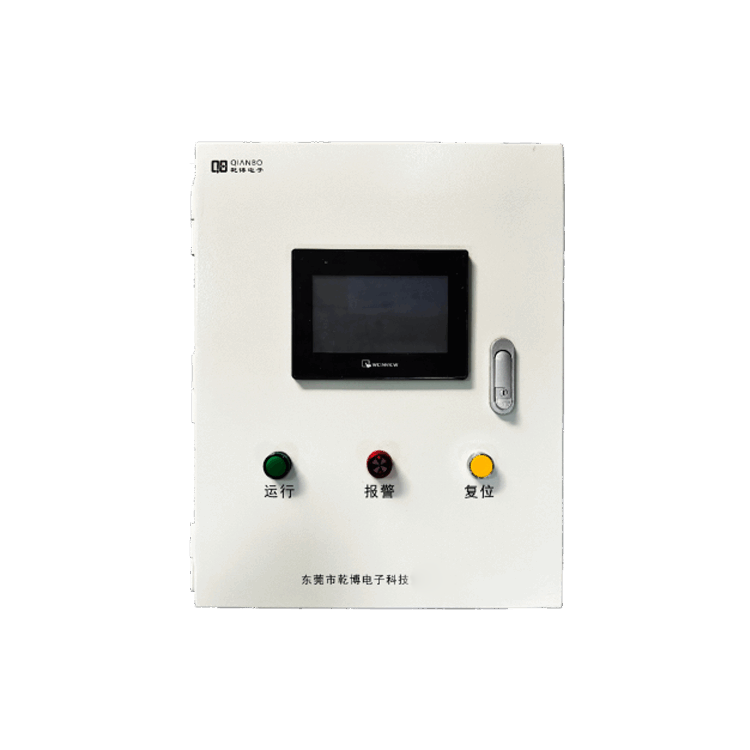

QBMC-N智能绝缘起重机绝缘漏电监测装置

适用于电解铝多功能天车作业过程中的绝缘安全性监测。

产品特点:
1.检测回路灵活：12 路检测回路且支路数可定制；
2.测量精准可靠：绝缘电阻测量范围为 100KΩ - 1200MΩ，误差控制在 ±10%，数据精准度高；
3.工作模式多样化：设有 “巡检” 和 “停库” 两种工作模式；
4.存储功能强大：具备数据存储功能，容量达 30 天；
5.控制技术先进：采用三菱 PLC 控制技术，可靠性高、抗干扰能力强；
6.人机交互直观：采用威纶通高端工业触摸屏，操作简便；
7.电源供应稳定：系统工作电源为 AC 220V 标准电源，供应稳定；

产品详情：

设备介绍
QBMC-N是基于本公司高阻抗型绝缘监测仪研发的绝缘检测产品，适用于电解铝多功能天车作业过程中的绝缘安全性监测。该产品能够避免人工点检的不足，在电解槽母线高电流载荷环境下，集成了绝缘电阻测量、寄生电测量、漏电测量、静电释放、多路轮流检测、预警和报警输出、通讯以及故障记录等多种功能，为驾驶室操作人员和多功能机组提供了可靠的安全保障。

主要技术指标

电箱设计图例展示：

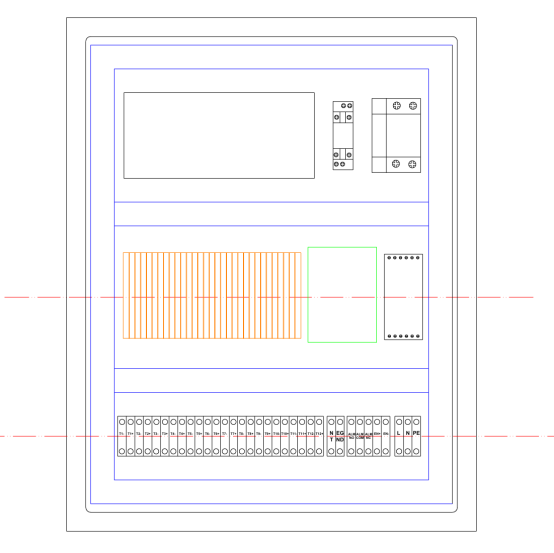

                                           图（11）电箱总体设计

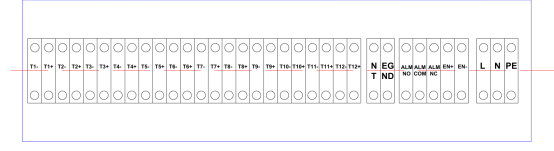

                                           图（12）电箱端子详情
