QB300系统绝缘监测仪

用于交流，直流及交直流混合电网，用于实时在线监测控制系统对地绝缘性能。

产品特点:
1.单机适用于AC/DC700V以下下未接地主回路系统；
2.配合耦合器灵活应用，可以扩展到12KVAC 或12KVDC未接地主回路系统；
3.通过主机面板按钮即可进行自检、系统重置、手动测量；
4.整机全国产电子材料、辅助材料和MCU，不会出现卡脖子问题；
5.LCD全中文设计，可显示各种参数；
6.体积小，35mm导轨安装方式，外部接线少；
7.双路Modbus RTU RS-485通讯，方便用户拓展应用；
8.一路故障干接点输出，同时提供常开和常闭触点，方便用户使用；
9.一路4-20mA模拟量输出，有6个量程选项，适应用户后端设备精确读值；

产品介绍：

QB300型绝缘监测仪采用低压直流注入法可以可靠地、准确地监视交流、交直流混合IT 系统 （不接地系统）对地的绝缘阻值。在操作期间，绝缘监视仪不间断地监视整个IT 系统的绝缘阻值，当该值低于预先设定的响应值时触发报警。必须把设备连接在IT系统（不接地系统）和PE 线之间才能得到测量值。直流法测量绝缘电阻不受系统分布电容，或补偿电容影响，但是会影响测量时间。

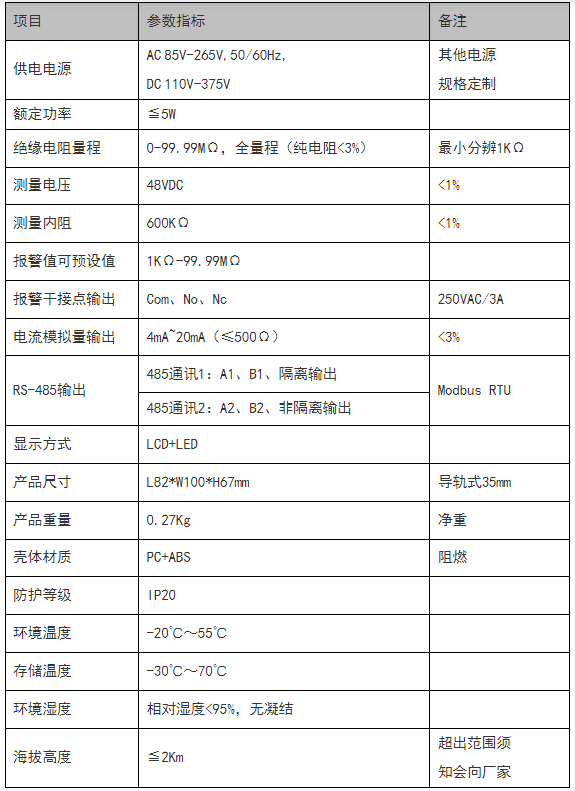

产品参数如下：

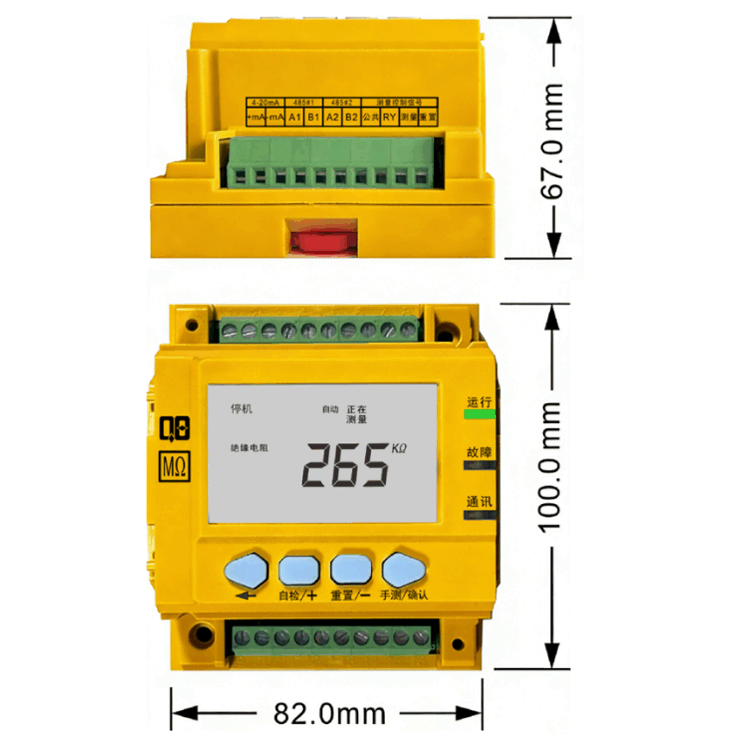

产品尺寸图如下：

底部35mm导轨卡槽

系统应用：

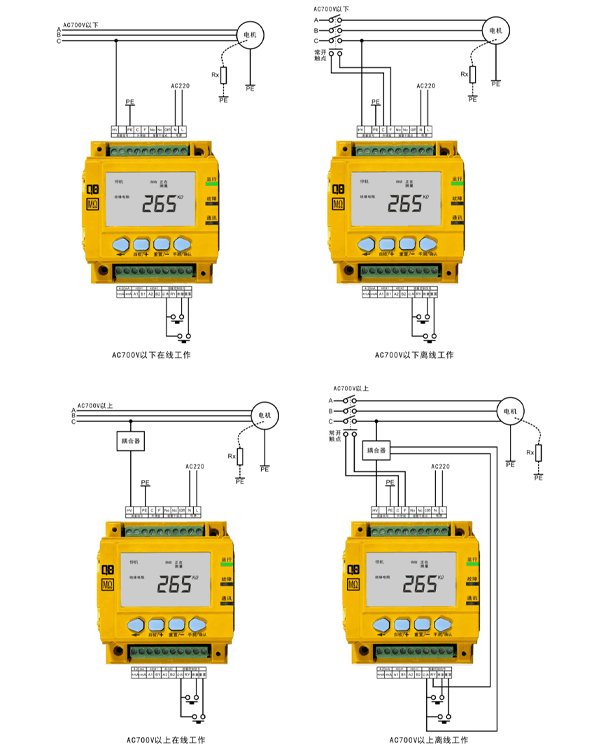

电机绝缘监测应用：

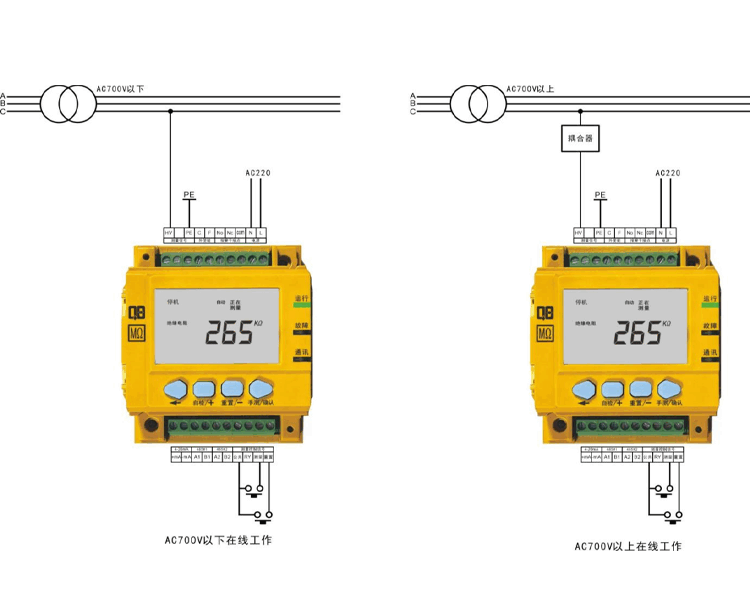

IT系统绝缘监测：
