MIR.500绝缘监测仪

针对690V以下电机进行停电自动测绝缘电阻的专用仪表。

产品特点:
1.绝缘电阻测量与显示:MIR.500能够实时监测电机的绝缘电阻。
2.设备断电启用：MIR.500在设备断电后能够自动监测绝缘阻值，用户可根据自身设定停机后冷机时间以及监测间隔时间。
3.测量电压显示：该监测仪可以清晰显示漏电电流以及调节不同测量电压，满足了不同规模电机系统的监测需求。
4.极化指数与介电吸收比计算：通过极化指数（PI）和介电吸收比（DAR）对绝缘材料性能进行精准评估。
5.电机上电监测回路剩余电流：实时监测电机运行过程中的剩余电流变化，有效预防异常情况发生。
6.线路测试：线路工作时测试线路交流电压。
7.测量信号切换：测量电压支持DC500V/50V切换。

产品详情：
MIR.500型绝缘监测仪采用直流注入法，将直流电压注入三相电机任意一相进行绝缘监测，测量电压DC50V/DC500V，通过仪表使能开关控制绝缘监测仪自动开始对线路进行绝缘，本仪器可对三相电机回路进行绝缘监测。MIR.500型绝缘监测仪是针对690V以下电机进行停电自动测绝缘电阻的专用仪表，其设备运行前及时的测量电机回路绝缘状况，及时报警。为生产系统的稳定运行提供坚实保障。
在电机长期运行过程中，其绝缘性能极易受到环境、温度、湿度等诸多因素的影响而逐渐降低。当绝缘性能下降到特定阈值时，电机绕组可能出现局部过热、短路等故障，严重情况下甚至会致使电机损坏，进而对生产系统的正常运行造成重大影响。因此，对电机绝缘性能进行实时监测至关重要，特别是消防、水利等重要工况的备用电机。
技术参数：
电动机额定电压  0~690V
辅助电源  电压AC 85～265V （45～65Hz）/DC 18～36V
报警值 Ran1（DC500V）10kΩ ... 2000MΩ
报警值 Ran2（DC50V）10kΩ ... 600MΩ
绝缘警报延迟 ton0…9999s
测量电压U1  50/500VDC
 测量值的范围(500V/50V) 10kΩ ... 2000MΩ/ 10kΩ ... 600MΩ
测量准确度（500V/50V） 全量程±5%/全量程±10%

安装尺寸：

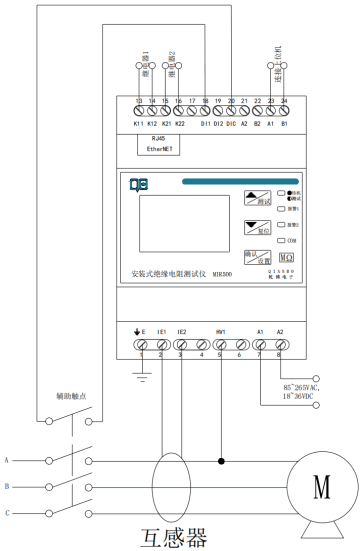

产品接线图：

应用行业：
电厂、化工厂、泵站、油库等需要使用电机的行业。
