QB500W风力发电绝缘监测仪

风力发电专用绝缘监测仪，适用于1140V以下风力发电机

产品特点:
1.适用于1140V以下风力发电机；
2.对发电机定子绕组对地、转子绕组对地、及定子绕组对转子绕组之间这三路进行绝缘检测；
3.三路独立继电器报警输；
4.测试、复位功能；
5.带背光的LCD屏显示，可查看设置各项参数；
6.RS-485接口通信，采用Modbus协议，可与远程上位机进行通讯；
7.测量过程全自动，亦可手动开启测量；
8.测量保护功能，测量时保护设备运行安全；
9.漏电保护.

产品介绍：
      QB500W风力发电绝缘监测仪是一款专门为风力发电行业量身定做的绝缘监测仪, QB500W绝缘监测仪是根据风力发电机应用特点而推出的风力发电机组在线绝缘监测装置，采用直流注入法对电缆或电机绕组等进行绝缘测量，测试电压为DC500V，仪器与风力发电机回路联锁控制，自动实现发电机运行时绝缘监测仪退出监测与电网分离，发电机停机时绝缘监测仪自动开始对发电机定子绕组对地、转子绕组对地、及定子绕组对转子绕组之间进行绝缘检测。本产品可有效免除兆欧表人工测量时的成本与安全风险。

产品参数：
供电电源   AC 85-265V 50Hz
额定功率   小于5W
机械尺寸   135*89*110
设备重量    ≤0.6Kg
绝缘电阻测量范围    0~500MΩ
绝缘报警设定值    0~99.00MΩ
绝缘预警设定值    0~99.00MΩ
测量信号电压   DC500V
测量内阻   400kΩ
干接点输出特性   常闭触点，250VAC/6A; 30V/6A
环境温度 -20℃~50℃
环境湿度   相对湿度<95%

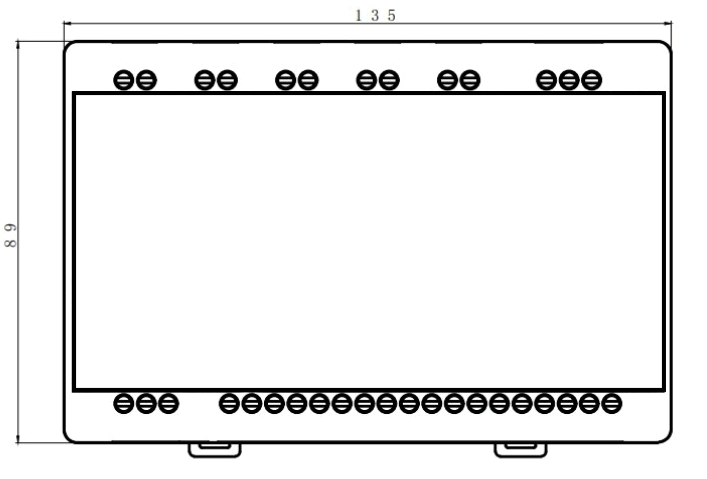

产品尺寸图如下：

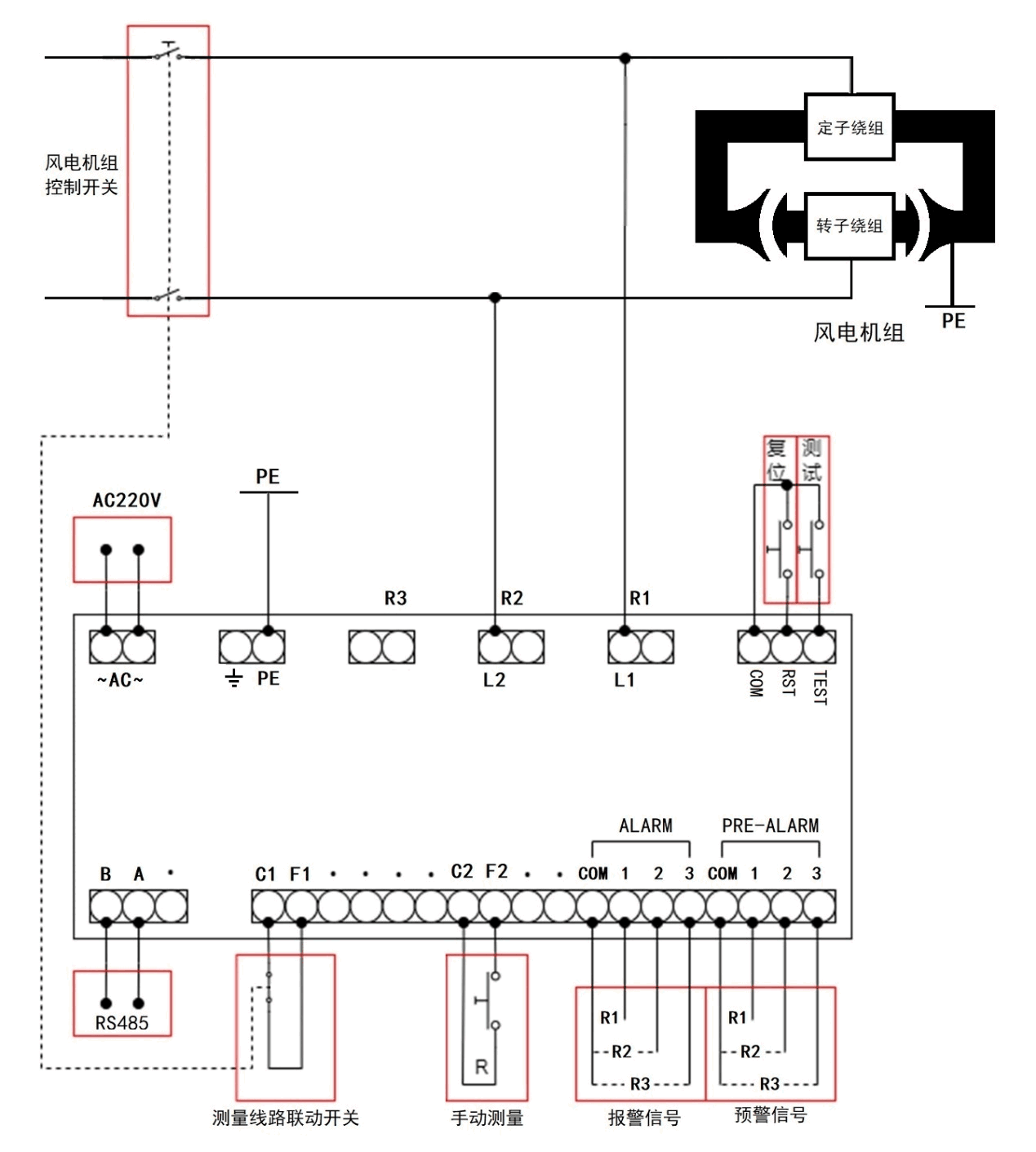

产品连接线如下：



产品应用：
产品适用于风力发电等行业。

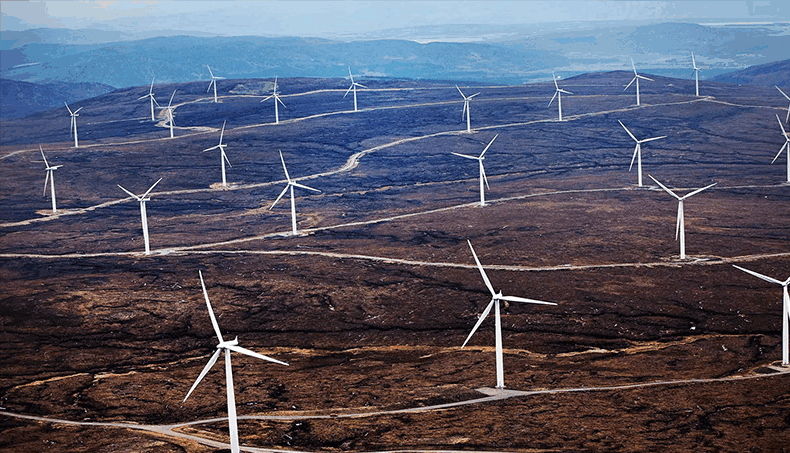

风力发电
