QB500低压绝缘监测仪

适用于1140V以下对电动机绕组的自动绝缘检测

产品特点:
 1.适用于1140V以下发电机或电动机绕组绝缘检测；
  2.三路独立测量对地绝缘电阻；
  3.三路独立继电器报警输出；
  4.具备远程测试、复位功能；
  5.带背光的LCD屏显示，可查看设置各项参数；
  6.RS-485接口通信，采用Modbus协议；
  7.测量过程全自动，亦可手动开启测量；
  8.测试电压DC500V；
  9.可根据用户需求进行定制化服务；
  10.测量保护功能，测量时保护设备运行安全；
  11.漏电保护.

产品介绍：
      QB500绝缘监测仪采用直流注入法对电缆或电机绕组等进行绝缘测量，测试电压为DC500V，若设备内相应线路使能，仪器与电路接触器或断路器辅助触点联锁控制，实现电机回路通电时绝缘监测仪退出监测与电网分离，线路断电时绝缘监测仪自动开始对线路进行绝缘监测，本仪表可对三路不同电机进行测量。本产品主要代替兆欧表实现测量线路绝缘电阻（线路抵抗直流电流的电气绝缘能力）的自动化。

产品参数：
 供电电源 AC 85-265V50Hz
 额定功率 小于 5W
 机械尺寸 135*89*110
 设备重量 ≤0.6Kg
 绝缘电阻测量范围 0~500M Ω
 绝缘报警设定值 0~99.00M Q
 绝缘预警设定值 0~99.00MΩ
 测量信号电压 DC500V
 测量内阻 400k Ω
 干接点输出特性 常闭触点，250VAC/6A:30V/6A
 环境温度 -20℃~50℃
 环境湿度   相对湿度<95%

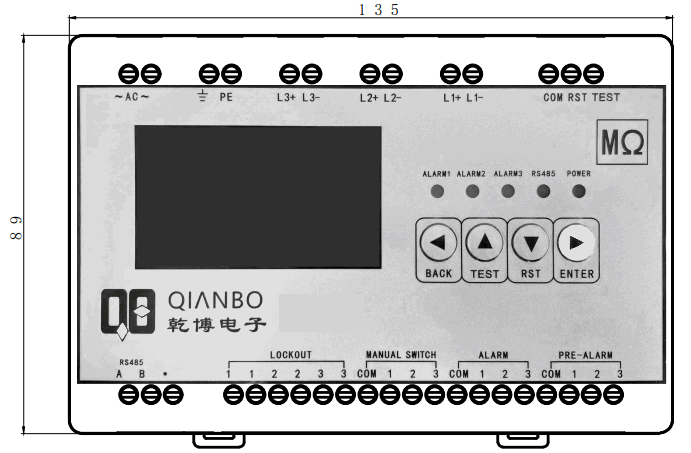

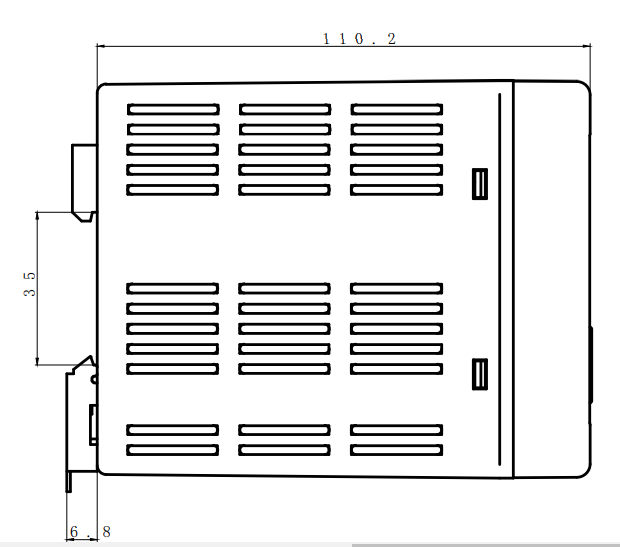

产品尺寸图如下：

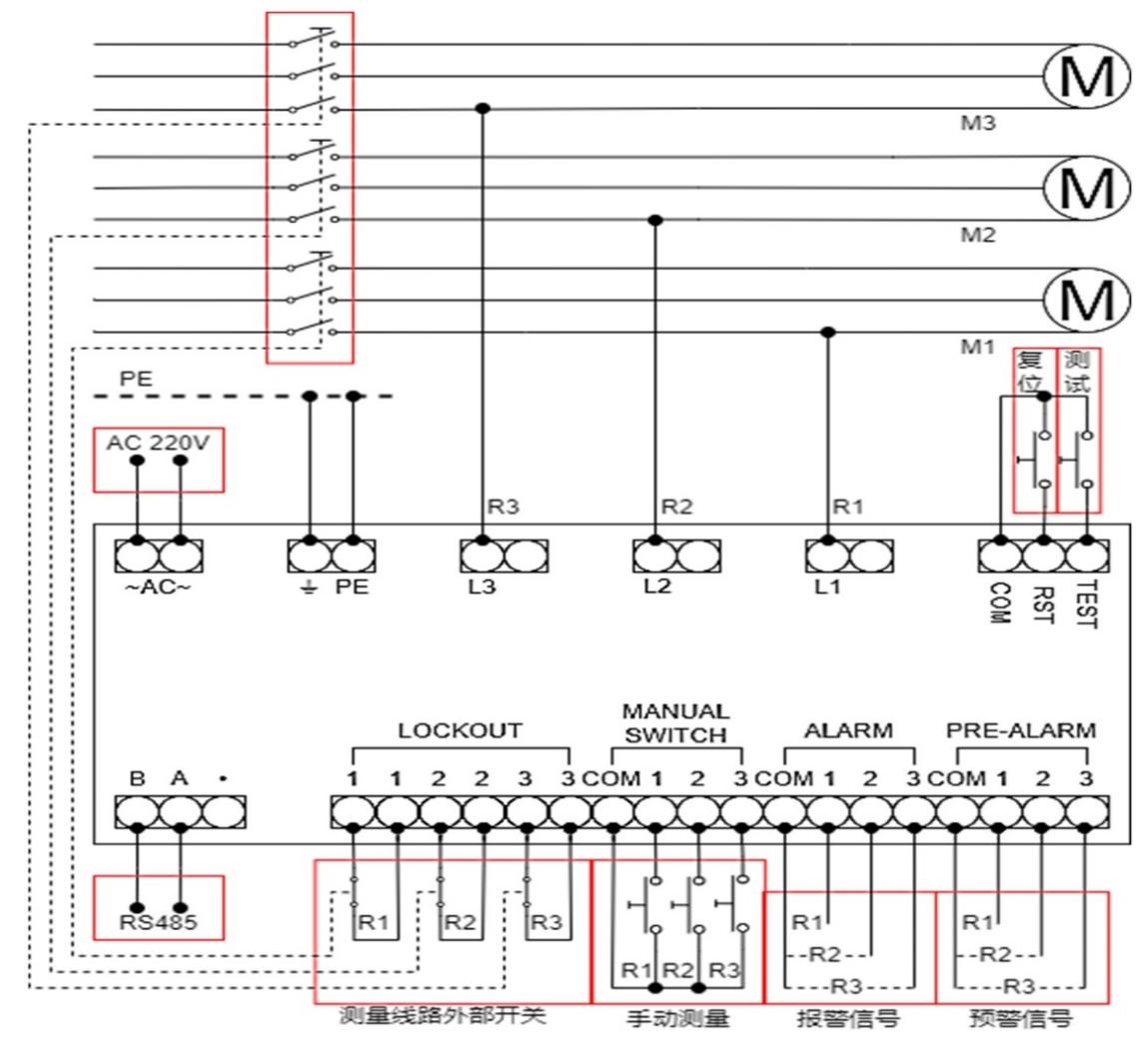

产品连接线如下：



产品应用：
产品适用于石油化工、油库、矿井、钢厂等其他行业。

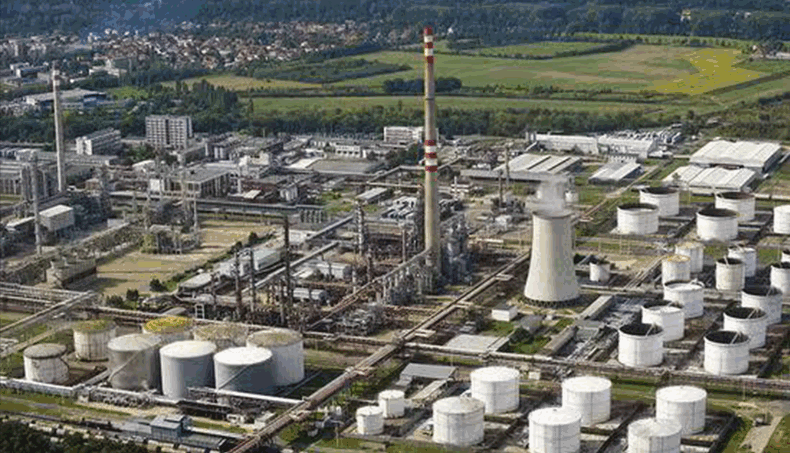

石油化工

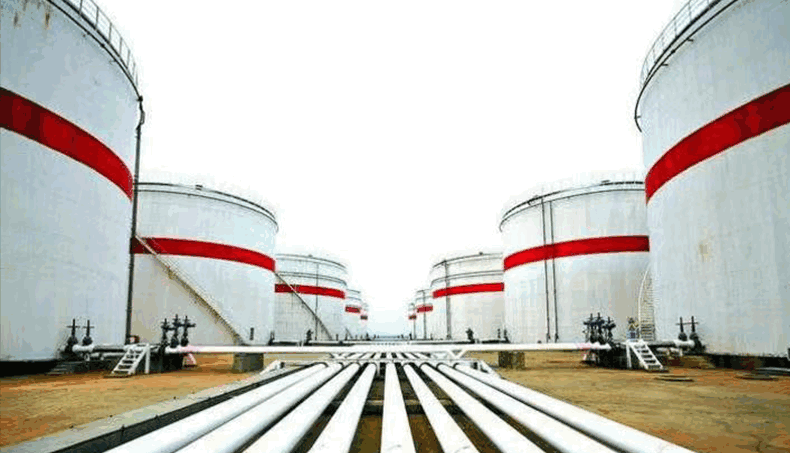

油库

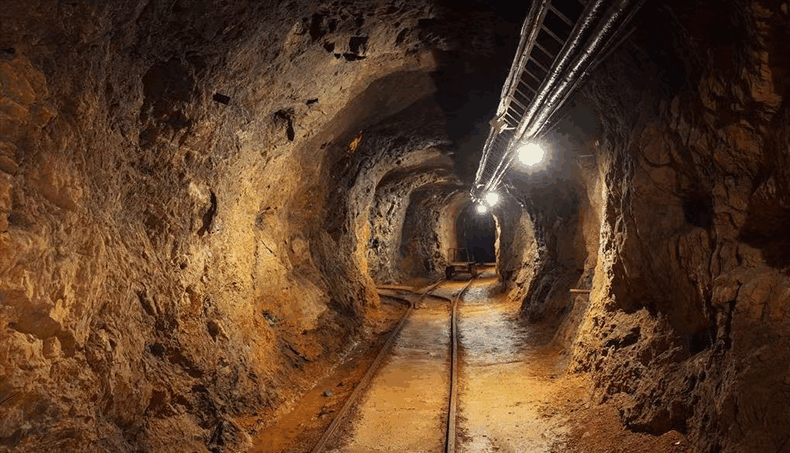

矿井

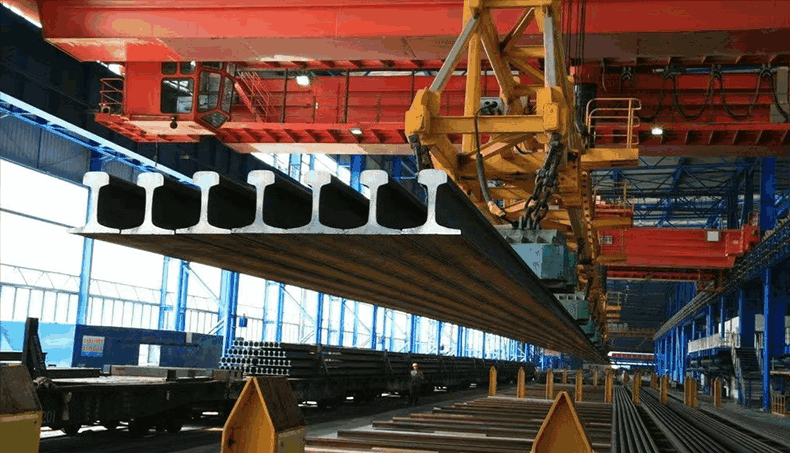

钢厂
