QBMC-3绝缘监测仪

用于绝缘起重机等特种装备，适用于500V以下系统。

产品特点:
1.适用于500V以下系统；
2.三路独立测量线路（待测器件两侧线路）；
3.三路独立继电器报警输出；
4.具备远程测试、复位功能；
5.带背光的LCD屏显示，可查看设置各项参数；
6.RS-485接口通信，采用Modbus协议；
7.测量过程全自动，亦可手动开启测量；
8.测试电压DC24V，可对线路进行放电处理.

产品介绍：
      QBMC-3绝缘监测仪采用直流注入法对起重机等进行绝缘测量，测试电压为DC24V，若设备内相应线路使能，仪器与电路接触器或断路器辅助触点联锁控制，实现电机回路通电时绝缘监测仪退出监测与电网分离，线路断电时绝缘监测仪自动开始对线路进行绝缘监测，本仪表可对三路不同待测量器件进行测量。

产品参数：
 供电电源 AC 85-265V 50Hz
 额定功率 小于 5W
 机械尺寸 135*89*110
 设备重量 ≤0.6Kg
 绝缘电阻测量范围 0~500M Ω
 绝缘报警设定值 0~99.00M Ω
 绝缘预警设定值 0~99.00M Ω
 测量信号电压 DC24V
 测量内阻 400k Ω
 干接点输出特性 常闭触点，250VAC/6A;30V/6A
 环境温度 -20℃~50℃
 环境湿度 相对湿度<95%

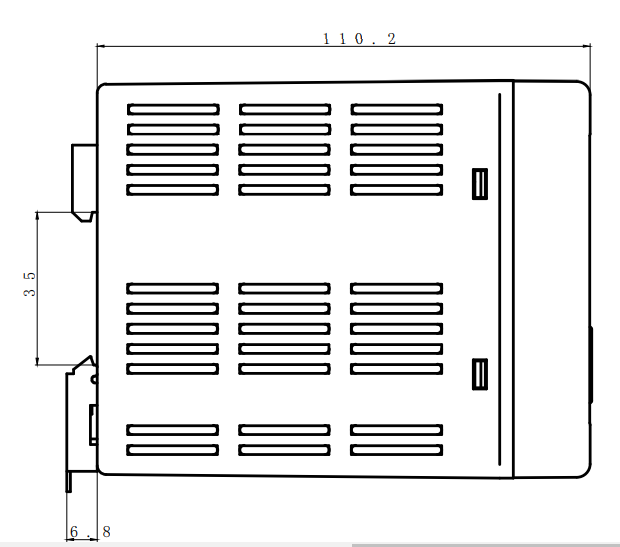

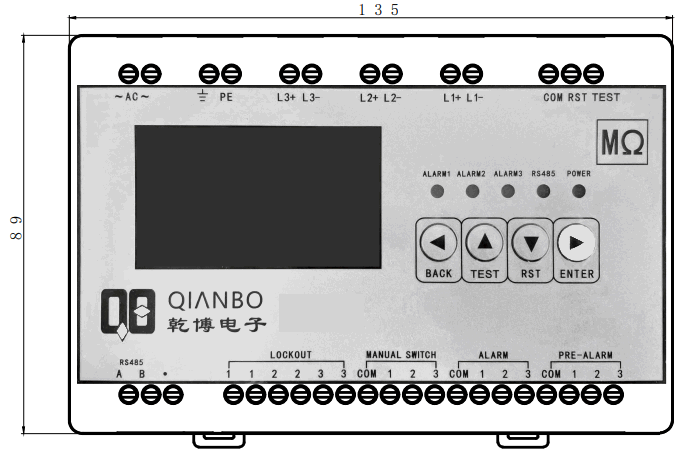

产品尺寸图如下：






产品连接线如下：

产品应用：
产品适用于起重机、电镀行车等特种设备其他行业。

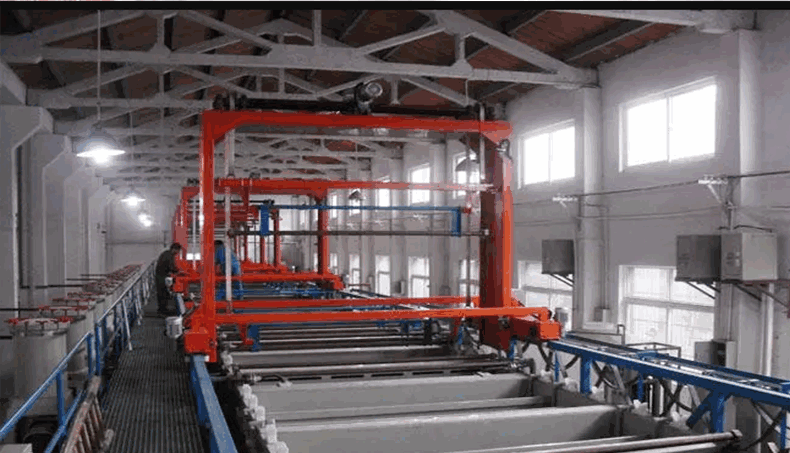

电镀行车
