YNY-10H高压在线绝缘监测仪套装

适用于0-10KV电动机绝缘监测，替代人工测量精准

产品特点:
1.创新的耦合器设计实现高低压分离安全且安装便利；
2.仪表与电机开关进行连锁控制自动切换工作状态；
3. 电机停机时自动对电机绕组进行绝缘监测；
4. 电机上电时对电机回路进行剩余电流监测；
5. 独立继电器报警输出；
6. 支持在线绝缘电阻监测工作模式；
7.实时监测动力系统对地绝缘电阻；
8.提供1路RS485通讯信号，标准Modbus_RTU协议；

产品介绍：
      YNY-10H在线绝缘检测仪套装 是一款绝缘监测套装，高压绝缘监测仪采用直流高压注入法对电缆或电机绕组等进行绝缘测量，测试电压为DC2500v，仪器与电路接触器或断路器辅助触点联锁控制，实现电机回路通电时绝缘监测仪退出监测与电网分离，线路断电时绝缘监测仪自动开始对线路进行绝缘监测，虽然绝缘监测仪只是在母线断电后监测但考虑到其直接与高压母线连接因此绝缘监测仪还配一耦合器，用于对线路和绝缘监测仪主机的保护。

产品参数：
 供电电源 AC 115-265V 50Hz
 额定功率 小于 15W
 仪表外形尺寸/开孔尺寸 160*80/150*76  单位/mm
 耦合器尺寸 220*160*67  单位/mm
 电网额定电压 0-10KV
 绝缘电阻测量范围 1M Ω~1000MΩ <3% ，1000MΩ~1999M Ω <5%纯电阻条件
 绝缘报警设定值 1MΩ~1999MΩ
 绝缘预警设定值 1MΩ~1999MΩ
 剩余电流报警设定
 值 10~2000 mA 可设
 测量信号电压 DC2500V
 测量内阻 ≧10M
 干接点输出特性 常闭触点，250VAC/5A;30V/5A;
 工作环境 -20~60℃;无凝露
 存储环境 -40~75℃;无凝露
 海拔 2000m

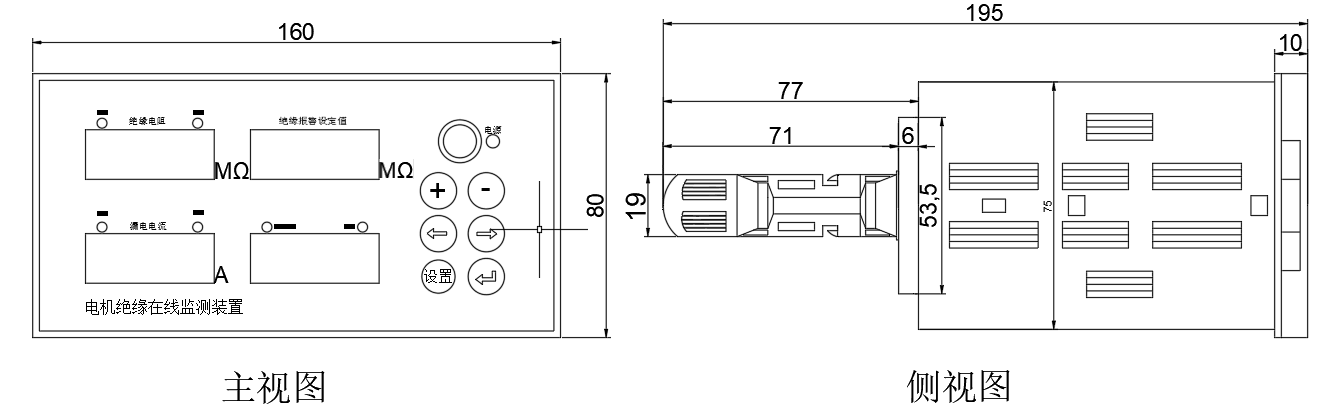

产品尺寸图如下：






产品连接线如下：




产品应用：
产品适用于泵站、石油化工、钢厂、发电厂等其他行业。

泵站

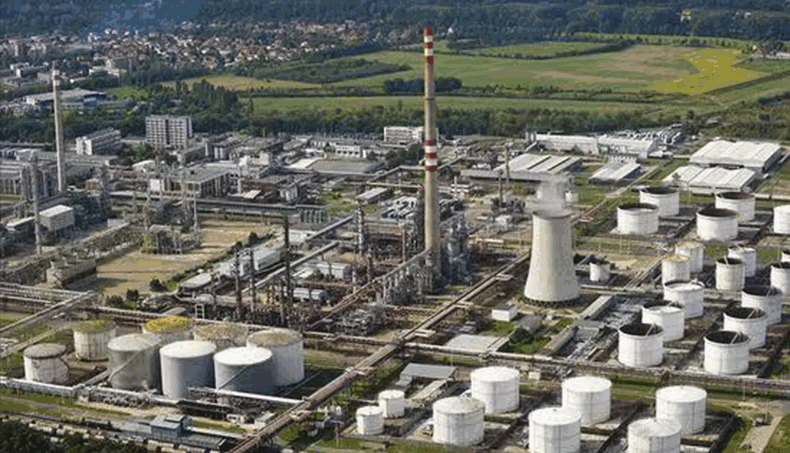

石油化工

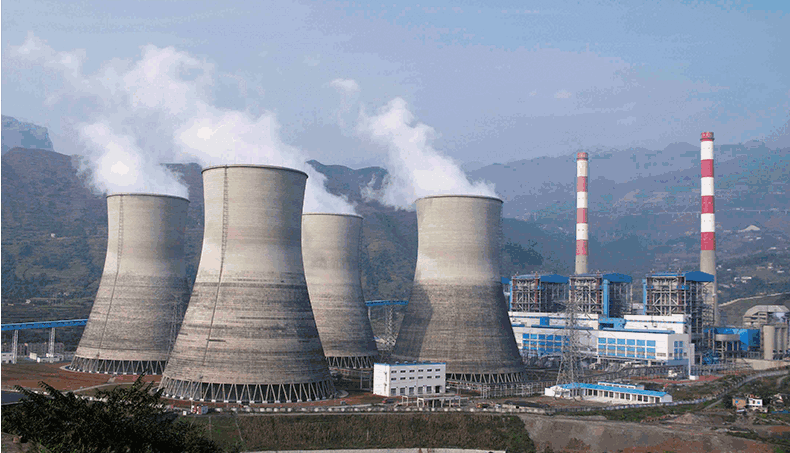

发电厂

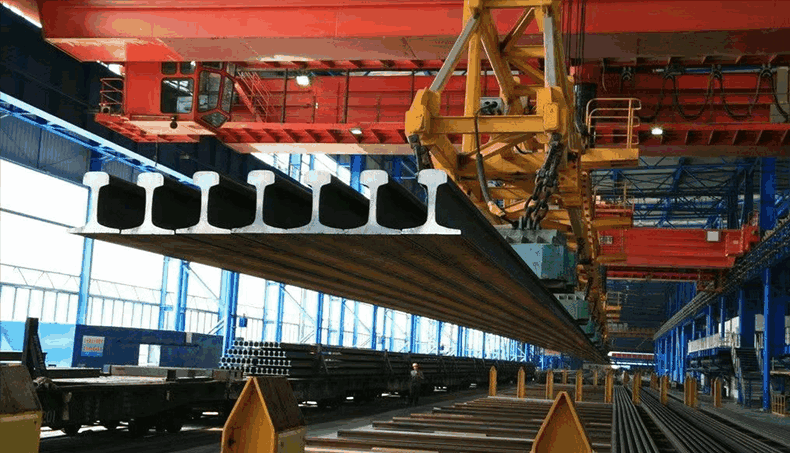

 钢厂
