江苏SDQ9-18部分回转执行器操作面板按键板

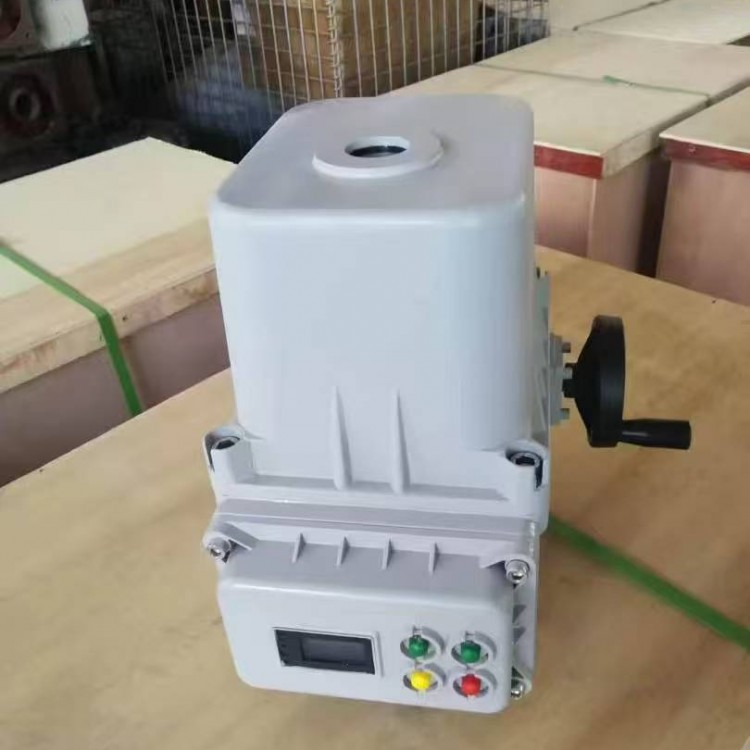

SDQ9-18 是江苏扬州产的部分回转（角行程）电动执行器，操作面板按键板是人机交互的核心部件，适用于蝶阀、球阀、挡板等90°回转阀门的现场与远控操作。

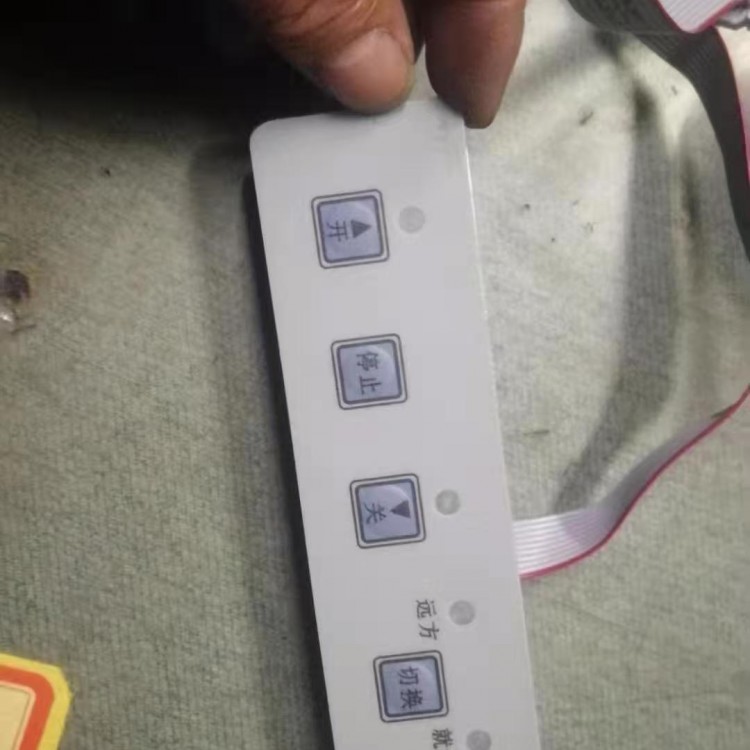

按键板通常由一块 64×128 点阵液晶屏、红/黄/绿三色阀位与报警指示灯，以及"切换""开(OP)""关(CL)""停"等按键（或霍尔感应旋钮）组成，通过6芯连接线与主控板通信，罩盖外即可完成全部参数设置与操作。

功能说明：切换键在现场、设置、远控三种方式间切换；OP键发出现场开阀指令，在设置态用于参数增加；CL键发出现场关阀指令，设置态用于参数减小；停键用于停止或退出菜单。现场点动时短按 OP/CL 即可；若持续按住超过 3 秒，报警区显示"bc"，进入现场保持模式，松开按键执行器仍继续运行，直至到达限位、触发报警或按下反向键才停止。

状态显示：红灯闪+绿灯亮表示开启过程中，全开时红灯亮绿灯灭；关闭过程绿灯闪红灯亮，全关时绿灯亮红灯灭；中间位置红绿灯同亮；黄灯亮代表故障报警。显示屏左下角为信号查询区，远方态显示 OP/CL/bc 远控信号或调节电流，现场态显示阀位百分比（电位器 d01~d99，编码器 b00~b99 或千分比 000~999）。

行程标定：设置方式下长按关键约3秒至"L"闪烁，切到现场态即进入关位标定，调到位后按切换键保存，反馈电流输出 4mA、关位继电器闭合、显示 0%；开位标定则连按三次 Up 进入，"Enter"保存行程。部分机械按钮盒版本为三按钮布局——中间现场/远控转换、左右分别为关/开阀，开盖现场操作、合盖远控。不同批次面板可能为按键式或霍尔旋钮式，操作细节以设备铭牌及随机说明书为准。
