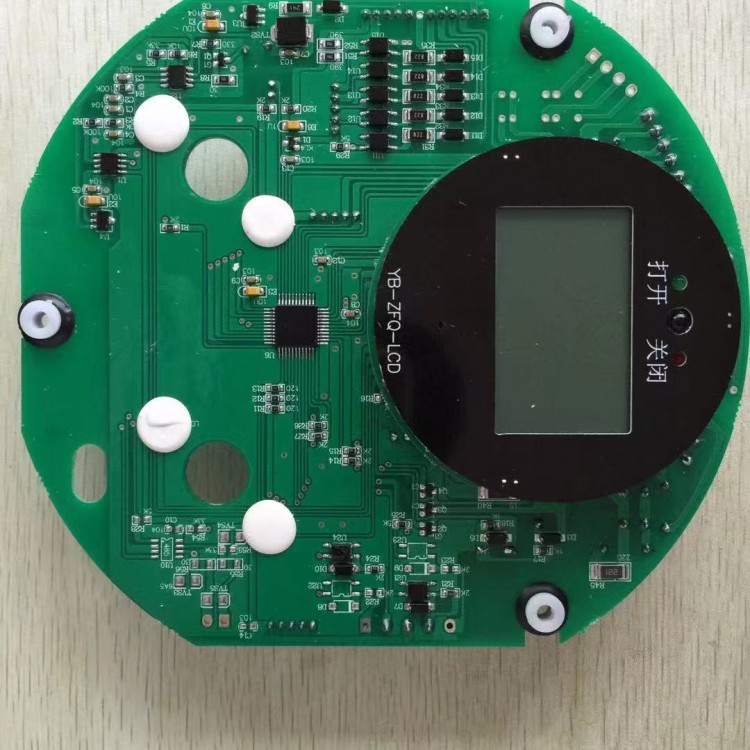

F-2SB3510调节型电动执行器操作面板液晶显示板

F-2SB3510 是扬州纬沃 F-2SB35 系列直行程调节型电动执行器的操作面板配套液晶显示板，专用于 2SB3510（输出推力 4–6.3 kN、行程 60/120 mm）这一规格的调节型机构，负责对阀门位置、运行状态及参数菜单进行本地可视化呈现与调试入口 。

面板整体定位

采用非侵入式设计，面板上不设机械贯穿轴，外部通过高亮度、高对比度液晶屏 + 全中文菜单人机界面呈现信息；机壳预留红外感应窗，可用红外遥控器对特殊安装位置（如高位、窄空间）的执行器做参数查询与调试，无需开盖 。

液晶显示内容

• 阀位信息：实时显示阀门开度百分比，调节型基本误差 ≤±1%、回差 ≤1%，位置重复偏差 ≤5°




• 状态指示：就地/远控/停止模式、电源、故障、开向/关向（红绿灯闪光→长亮逻辑）




• 参数与故障：进入菜单后可查看/设定调零、调满、开度显示方式、限位形式、点动/自保持、电位计参与限位等项；CPU 自诊断的报警与故障代码也会在屏上直接弹出




操作逻辑

面板上设状态选择旋钮（就地/停止/远控）和操作旋钮（开/关）：

• 就地状态 → 操作旋钮点动控制开/关




• 远控状态 → 接收 4–20 mA 模拟信号定位，开度跟随给定




• 停止位下把操作旋钮拨到"关"并保持 3 秒进入参数设置菜单，依次走调零 → 调满 → 显示方式 → 限位选择 → 点动/自保持等子项
