扬州纬沃多回转开关型电动执行器DZW45-WK2操作面板

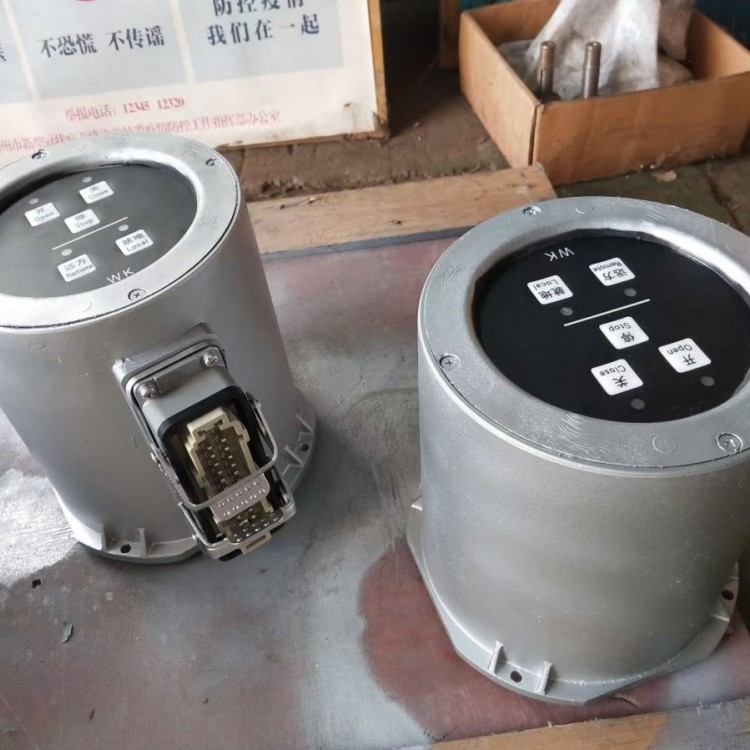

扬州纬沃 DZW45-WK2 是在 DZW45 多回转开关型电装基础上加装 WK2 功率控制器的一体化机型，操作面板就是这套 WK2 的人机交互前端，不用开罩就能完成模式切换、就地操作和参数标定。

面板硬件构成

WK2 面板采用薄膜按键 + 64×128 点阵液晶方案，配 4 个霍尔位置开关，通过 6 芯线与主控板通信；显示窗带红外接收，可选配遥控器操作。液晶可实时显示阀位 0–100%、运行方向、故障代码（如 E01 过流、E02 超温）等，室外强光下靠背光调节也能看清。

模式与按键逻辑

• 模式切换：通电默认"远方"，远方灯亮，由 DCS/PLC 的 24V DC 开关量或 4–20mA 信号控阀，面板按键被屏蔽；按"就地"键切本地，就地灯亮，面板开/关/停键生效。




• 动作方式：支持点动（按住开→开，松手即停，停键无效）和自保持（按一下开→持续开，按停才停），由接线端子 19–20 短接/断开选择，不需开盖。




• 指示灯语义：开阀中"开灯"闪烁，碰到开限位转常亮；关阀同理。故障时 H9–H21 干接点闭合远传。




现场标定（一键标定）

就地状态下，长按开位或关位键约 3 秒，对应灯点亮后释放，执行器先向关方向碰限位（红灯+L 闪两下，反馈低端锁定），再自动向开方向碰限位（绿灯+H 闪两下，显示 100%），标定完自动退出——前提是电位器/编码器区间和力矩/行程开关已预先调好。
