电动套筒调节阀配套381LSC-160调节型电动执行机构

本产品为电动套筒调节阀配套381LSC-160调节型电动执行机构的一体化自动调节单元，专为工业过程控制中的大口径、高压差、高精度调节工况设计，是电力、石化、冶金、环保等流程控制系统的关键执行部件。

产品组成与工作原理

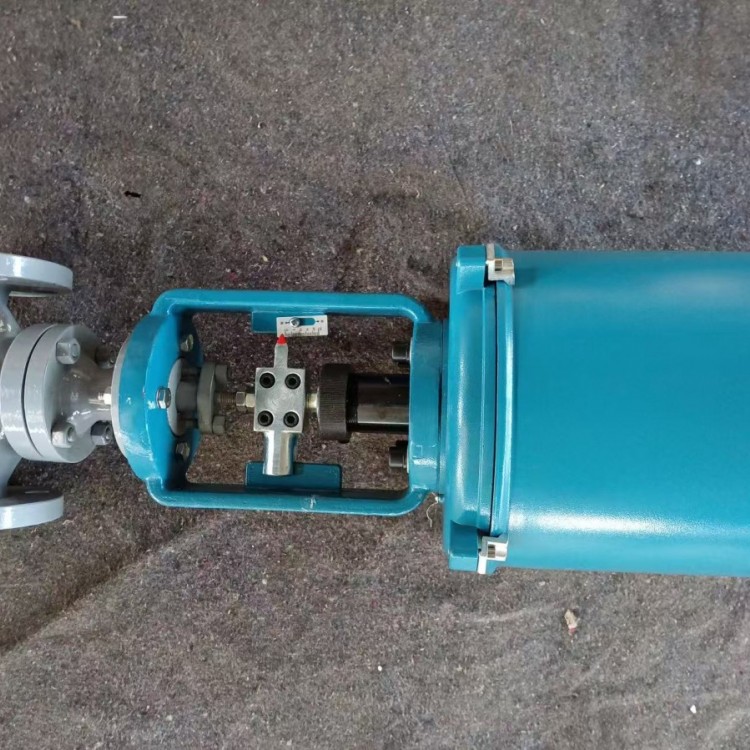

阀门由下部直通式套筒阀体与上部381LSC-160直行程电子式电动执行机构两部分组成。执行机构以AC220V为动力电源，内置一体化伺服控制系统，直接接收DCS、PLC或调节器输出的DC4~20mA（或DC1~5V）标准模拟信号，无需外接放大器，即可驱动阀杆产生直线位移。阀杆带动平衡式阀芯在套筒内上下运动，改变套筒节流窗口的通流面积，从而连续调节管道介质的流量、压力、温度等工艺参数，并以DC4~20mA信号实时反馈阀位，形成闭环控制 。

核心性能特点

381LSC-160作为381系列的重载旗舰型号，额定输出推力达16000N，最大行程100mm，工作速度1.0mm/s，控制精度基本误差≤±1%、回差≤1%、死区≤1%，防护等级IP65，可适配-25℃~+70℃工业环境 。阀体部分采用套筒导向平衡式阀芯结构，阀芯上的对称平衡孔使介质轴向力相互抵消，阀杆不平衡力极小，因此该执行器虽为大推力机型，却能在高压差工况下保持平稳运行 。

结构优势

套筒上节流窗口的形状决定了等百分比、线性或快开流量特性，可调比可达50:1；S型流道设计使压降损失小、流通能力大；相较于普通单、双座调节阀，噪声可降低约10dB，抗气蚀与抗振动性能突出 。阀座采用自对中无螺纹卡入式圆锥密封，全关时阀芯锥面与阀座紧密贴合，泄漏等级可达VI级 ；套筒与阀芯可采用304、316、316L等材质，阀体材质可选WCB、WC9或不锈钢，适用温度范围-196℃~+560℃，公称压力覆盖PN1.6~10.0MPa，公称通径DN20~300 。

适用工况与维护

本产品广泛适用于高压差、大流量、介质温度范围宽的调节场合，尤其适合电力锅炉给水、石化精馏、冶金高炉煤气等关键工艺点的自动调节。产品支持电开式（K型）与电关式（B型）作用方式，可选配手轮手动操作机构、断电自锁、过载保护与ExdⅡBT4隔爆版本。日常维护仅需定期更换或柔性石墨填料，套筒与阀芯可在线拆装，无需将阀体从管道上拆除，大幅降低检修成本 。
