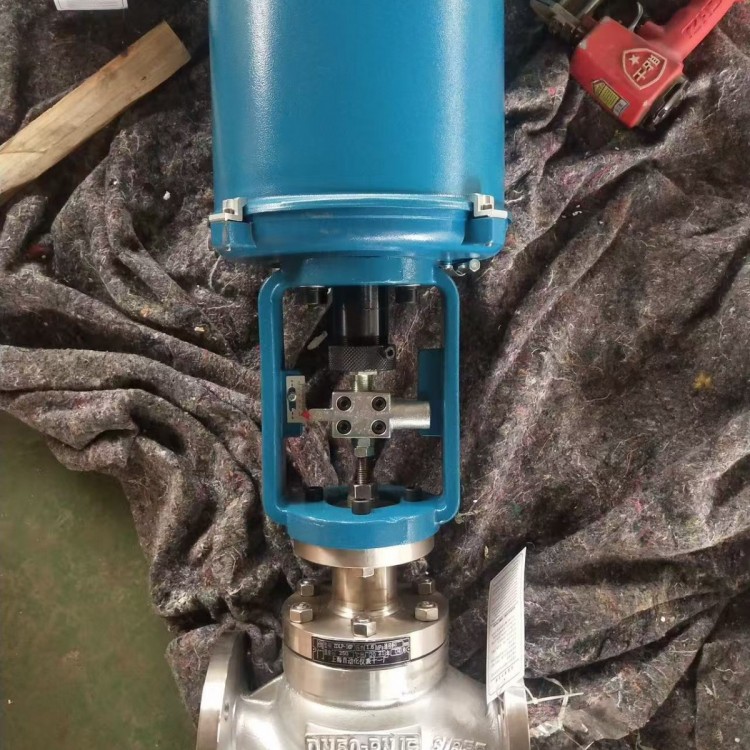

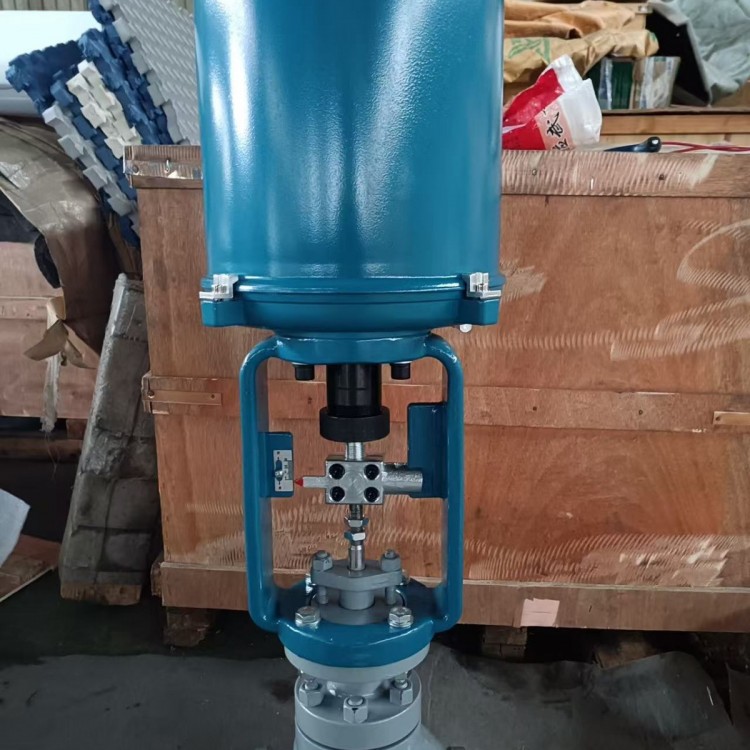

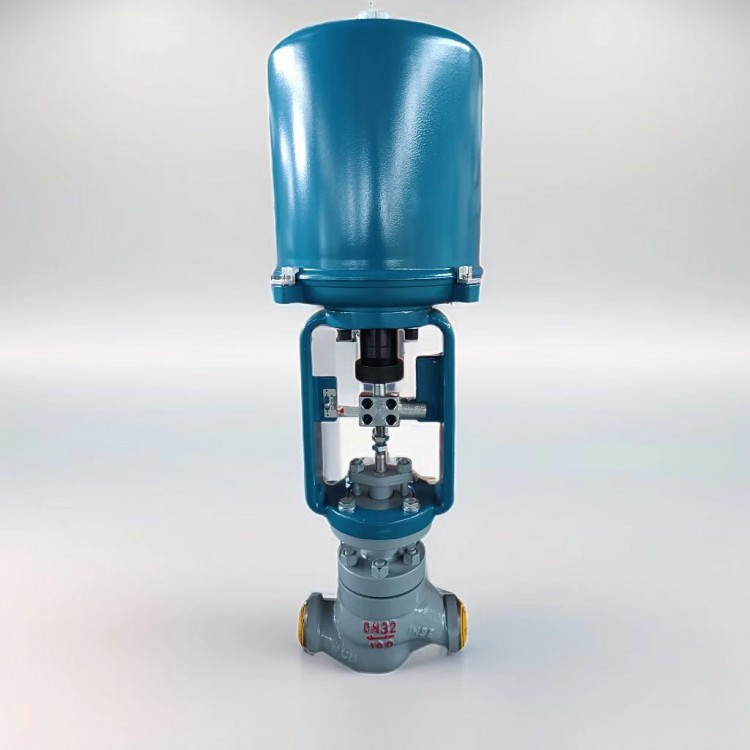

电动套筒调节阀配套381LSC-99调节型电动执行机构

本产品为电动套筒调节阀与381LSC-99调节型直行程电动执行机构的一体化配套装置，适用于工业自动化控制系统中对液体、气体等介质的流量、压力、温度等参数的连续调节。

产品构成与工作原理

阀体部分采用套筒导向平衡式结构，阀芯上设有对称平衡孔，可抵消介质作用在阀杆上的不平衡力，使操作力矩降低约70%，特别适合高压差、易气蚀工况。套筒窗口形状可按工艺需求设计为线性、等百分比或快开特性，通过阀芯轴向位移改变节流面积实现精确调节。381LSC-99执行机构以AC220V为驱动电源，内置一体化伺服系统，直接接收DCS、PLC或调节仪表发出的DC4~20mA / DC1~5V标准信号，经AC可逆电机及齿轮减速后转换为阀杆的直线运动，无需外配伺服放大器。

关键性能参数

381LSC-99额定输出推力达9900N，标准行程0~120mm（零点±25%、行程20%~100%可调），运行速度约2.8mm/s；控制精度基本误差±1%、回差≤1%、死区≤1%，位置反馈采用高性能导电塑料电位器，分辨率优于0.4%。全密封铸铝壳体，表面静电喷涂，防护等级IP65，防雨防尘防腐，可适应户外及地下管廊等恶劣环境；隔爆型（Exd II BT4/CT4）可选，满足化工、油气等防爆区域要求。断信号时阀门可预设为全开、全闭或自锁状态，配合电子刹车与防冲击延时功能，有效延长整机寿命。

产品特点

• 调节性能好：流量特性曲线吻合度≥90%，重复性误差≤0.5%，Cv值调节范围可达50:1

• 抗气蚀能力强：多级降压套筒设计可将高压差逐级分解，避免闪蒸和气蚀损伤，压差10MPa工况下仍能稳定工作

• 低噪声运行：S形流道配合大导向面设计，较普通单、双座阀噪声降低约10dB

• 密封可靠：泄漏等级可达ANSI Class IV或V级，高性能软密封结构可达VI级（零泄漏）

• 易维护：套筒与阀芯互换性强，配备手轮机构，断电时可手动操作

典型应用

本配套装置广泛应用于石油化工（精馏塔进料控制、反应器温度调节）、电力（锅炉给水、蒸汽温度控制）、冶金（氧气管制、煤气调节）及制药、水处理、烟气脱硫等领域，尤其适用于公称通径较大、压差较高、要求长周期连续运行的自动化控制回路，是重载长行程高精度调节场合的理想选择。
