三相电机固态继电器KMT480D50

KMT480D50 是KMT 系列的三相电机正反转控制模块（固态继电器），属于"三相两控"结构，专为三相交流电机的正反转控制而开发。型号中"480"代表负载电压等级为 480VAC，"50"代表额定负载电流 50A，"D"表示直流控制，"R"表示随机导通型。

核心参数

• 负载侧：负载电压范围 24–530VAC，最大瞬时浪涌电压 1600Vpk，50A 规格最大浪涌电流可达 600A@10ms，最大输出压降 1.5Vrms，断态漏电流 ≤5mA




• 控制侧：10–32VDC 宽电压输入，确保导通电压 10VDC，确保关断电压 3VDC，最大控制电流 25mA；共阴/共阳控制可选




• 隔离与保护：输入/输出/底板介质耐压 4000Vrms；内置 RC 吸收电路和 MOV 压敏电阻，提高抗浪涌与可靠性




• 切换特性：正、反转延时接通典型值 80ms，最大关断时间 10ms，从硬件层面避免可控硅未彻底断开或信号误触发导致的模块损坏




结构与应用

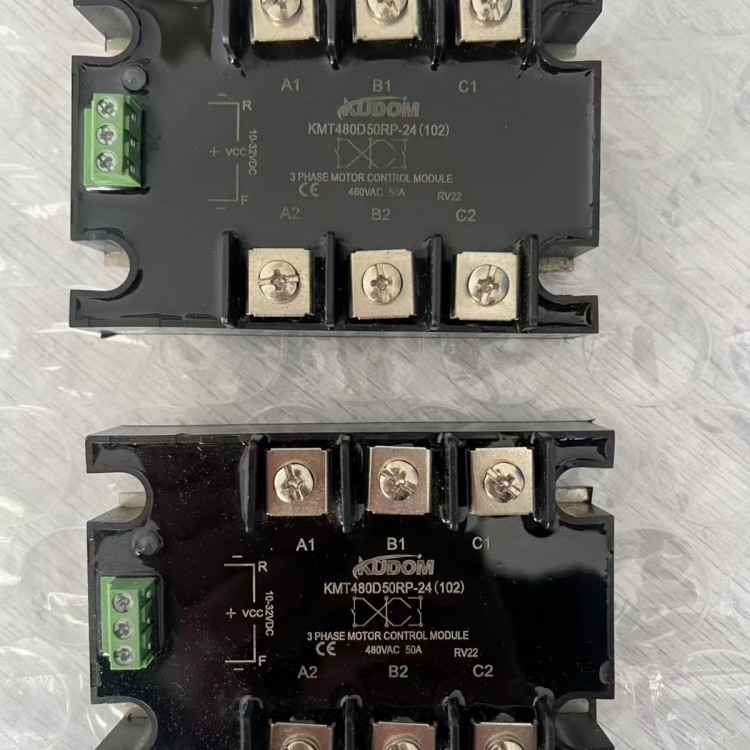

模块采用 SCR（可控硅）输出，适用于重型工业负荷；外形尺寸约 105×75×32mm，典型型号 KMT480D50R-24 / KMT480D50RP-24（P 代表共正控制）。广泛应用于输送线、阀门执行机构、起重设备等需要频繁正反转的三相电机场合。

选型与使用注意

三相电机启动电流可达额定值的 5–7 倍，虽本模块 50A 规格具备 600A 的 10ms 浪涌承受能力，但实际配套电机时仍需留足电流裕量，频繁启停场合建议进一步降额使用。50A 规格必须配装合适的散热器并涂敷导热硅脂，环境温度超过 40℃ 时需按降额曲线核减负载能力；同时在负载端串联快速熔断器作为过流后备保护，避免电机堵转导致模块烧毁。接线时务必确认相序，并利用模块内置的逻辑互锁功能，确保正/反转控制信号不会同时施加。
