国产西门子 F-2SA3012 开关型阀门电动装置 · 控制主板/控制模块说明

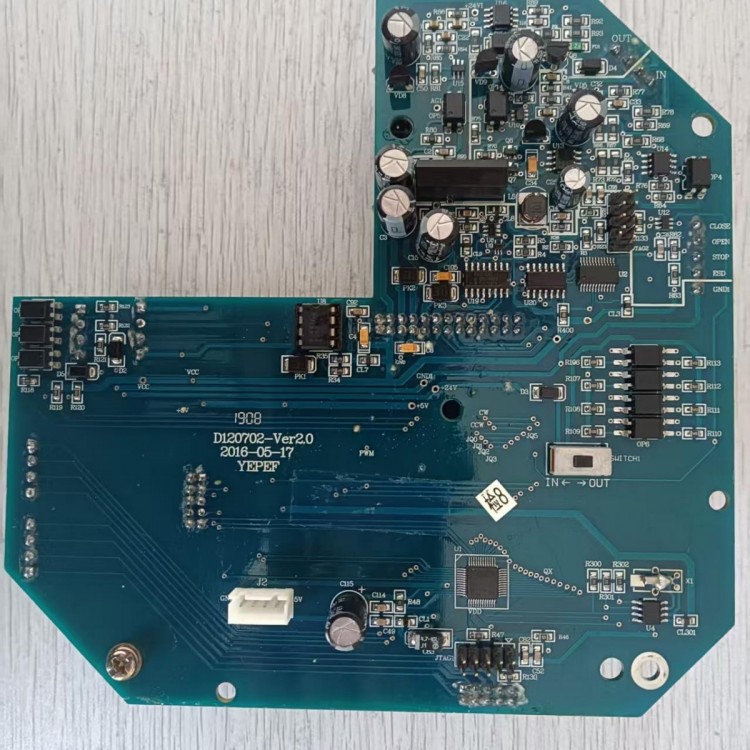

F-2SA3012 属于国产"西门子技术"路线（扬州纬沃系）的非侵入式开关型电动执行机构，输出转矩 125 N·m，法兰 F10，配闸阀、蝶阀、球阀等使用，用于电厂、石化、水处理等开环控制系统。其控制主板是整机控制单元的核心，安装在就地罩壳内，内置电源电路与微处理器，承担信号采集、逻辑判断与驱动输出全链路工作。

硬件与接口：主板支持三相 380V / 单相 220V 供电，接收开关量控制指令，输出 4–20 mA 阀位反馈（开关型亦可选配），远方信号与内部电气隔离；预留红外遥控窗口，无需开盖即可完成参数设定、零点/满度标定。板级采用三防漆涂层，宽温元器件，工作温度 –40~+80℃，整体防护 IP67，适应潮湿、粉尘、强电磁工况。

功能特性：

• 相序自动校正：接线不必辨相，旋向可软件设定




• 缺相/过流/过热保护 + 电子能耗制动（制动强度可设，无机械磨损）




• 信号自由组态：最多 6 路继电器输出，12 种状态信号（全开/全关/中间位/故障等）可由用户映射




• 紧急位优先响应："紧急"开关量触发即驱至预置安全位




• 自诊断 + 运行日志：CPU 实时巡检，存储近千条故障码与操作记录，便于预测性维护




整机工作制 S2-15min，位置重复偏差 ≤5°，转矩重复精度 ≤7%，连接尺寸符合 GB12222 / JB2920。该主控板使 F-2SA3012 在"就地按钮 + 远程 DCS/PLC"双模式下都能稳定投用，是国产替代进口 SIPOS 2SA3012 的关键部件。
