扬州2SA西门子开关型电动执行机构LK3操作面板按钮板

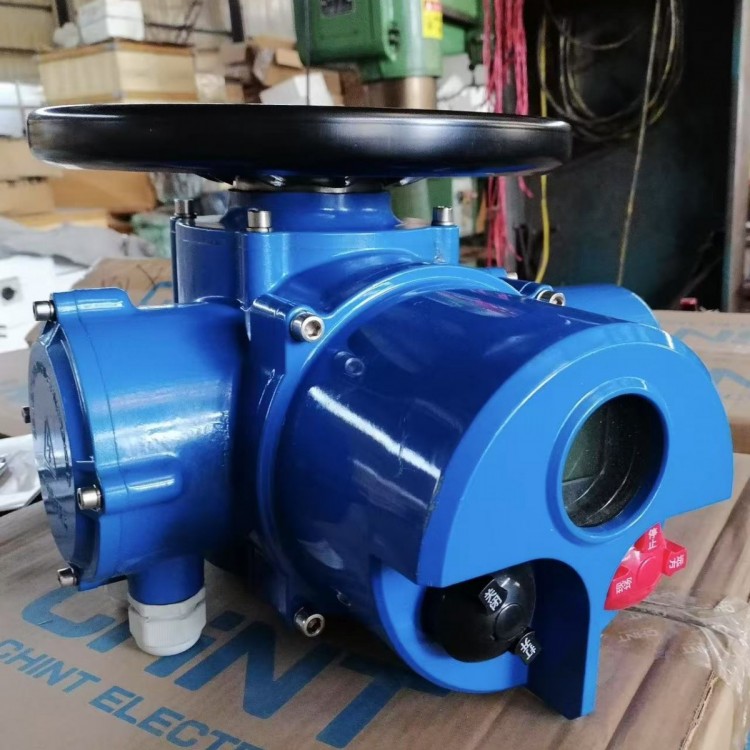

扬州产的 2SA 西门子开关型电动执行机构 + LK-3 操作面板按钮板，是 2SA30 系列开关型执行器配套的整体控制组件，由扬州纬沃厂家按 技术路线国产化，常用于电厂、石化、水处理等系统的闸阀/蝶阀开关量控制。下面把这块按钮板讲透。

面板定位与构成

LK-3 是在 2SA30 开关型执行机构的机械本体基础上，叠加 LK 系列功率控制部分构成的"整体控制式"单元。按钮板（即薄膜按键面板）与功能板、电源插件板、交流接触器一起装在电控腔内，通过插件 + 紧固螺栓与执行机构本体连接，可整体拆卸或更换，也支持分体安装。

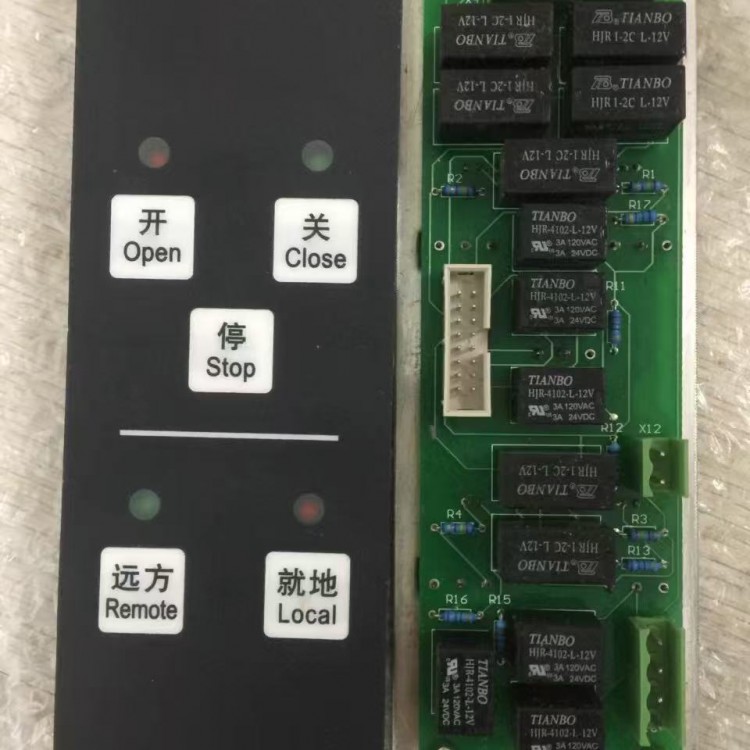

面板本身是薄膜按键式，下部带可翻盖的防护小门，防止现场误触。

按键布局与操作逻辑

面板核心按键就几颗："远方 / 就地"切换键、"开"、"关"、"停"。

• 上电默认 "远方" 状态 → 绿色发光管亮，就地按键被锁，只能由控制室 DCS/PLC 发指令




• 要就地调试：掀开下部盖板 → 按 "就地" 键 → 绿灭红亮，进入就地状态，此时只能在面板按开/关/停




• 调试完：按 "远方" 键切回，盖好盖板




⚠️ 关向运行时直接按"开"键既不能停也不能反向，必须先按"停"再反向——这是 LK 系列的硬件互锁逻辑，明确提了。

阀门位置灯语（这块面板最实用的部分）

就地和远方操作盘的指示灯是同步显示的，现场看一眼面板就知道阀位。

主要参数

• 电源：AC 380V 50Hz 三相




• 阀位信号输出：4–20mA（电位器 POT 传感）




• 防护等级：IP67




• 环境温度：-20～+60℃




• 匹配输出功率：0.03–15kW 段




现场注意点

1. 初次送电先核对电机相序——按"关"键输出轴应从上方看顺时针转，不对就在电源端调两相




2. 面板下部盖板养成"用完就盖"的习惯，露天场合尤其重要




3. 如果现场是旋钮版 LK-3（红/黑双旋钮而非薄膜按键），那是同一型号的另一种人机变体，操作逻辑换成"方式钮 + 操作钮"双旋钮，订货时要看清




这块按钮板本质上就是把 2SA30 的"纯机械开关型"升级成"就地 + 远方都可操"的关键件，薄膜按键 + IP67 盖板这套组合，在扬州系厂家的 2SA 整机里属于标配配件。如果需要接线图或者 LK-3 与 LK-2 的区别，可以再聊。
