扬州F-2SA3系列开关型电动执行机构电源板电源模块

扬州 F-2SA3 系列开关型电动执行机构的电源板（电源模块）是整机控制系统的供配电核心，嵌于控制模块腔内，与主控板、功率换向模块配套使用，属于扬二（扬州电力设备修造厂）在西门子 2SA3 许可证技术基础上国产化的关键配件。

一、电气配置

• 输入侧：承接电机主电源三相 380V AC（特殊订货 660V/220V）及控制回路单相 220V AC，50/60Hz 兼容。




• 输出侧：经板内变压、整流、稳压后，给主控 MCU、LCD 显示、红外收发、继电器阵列供电；远程控制回路另提供 24V DC 外供端子，用于 DCS/PLC 侧干接点采集及 4–20mA 阀位反馈。




二、保护功能

电源板集成自动相序识别与缺相保护，三相进线正反接均可自适应，缺相或电压异常时封锁输出、报故障灯，配合电机热保护共同兜住执行机构 S2-15min 短时工作制下的安全边界。

三、结构与环境

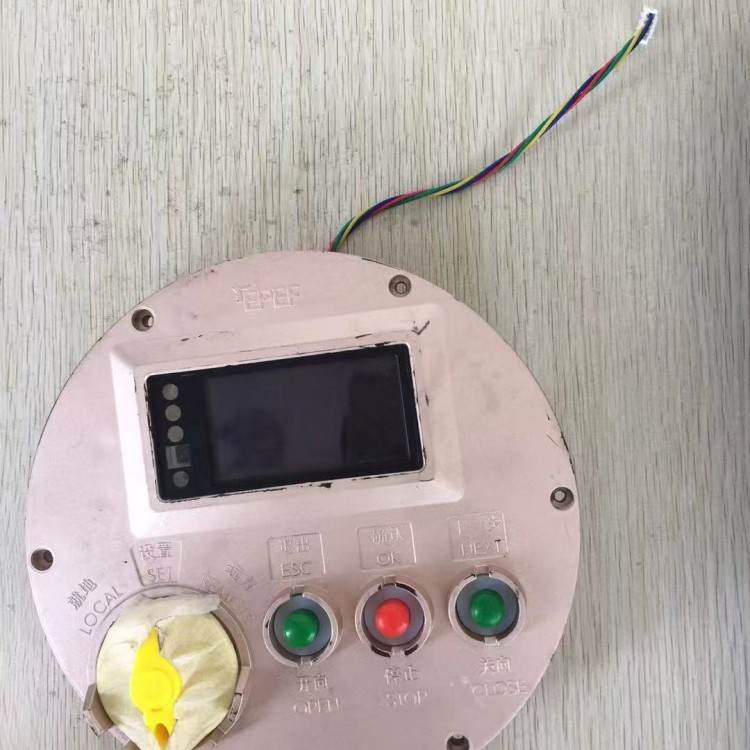

采用非侵入式设计，电源板与腔体一并达到 IP67（可订 IP68），-20~+70℃ 工况运行，板上预留红外透窗与操作面板按键对应，调试时不必开盖。整体开关型 F-2SA3 多用于电站、石化、冶金管线的闸阀/蝶阀/球阀远控，电源板作为"电中枢"，稳定性直接决定整机能否扛住 1200c/h 级频繁启停与户外长期值守。
