六自由度运动平台机器人机器狗辅助训练测试设备

六自由度机器人训练平台：标准化动态仿真，破解机器人研发测试行业瓶颈

一、行业背景与核心痛点

随着足式巡检机器人、特种作业机器人、移动服务机器人、工业移动机器人规模化落地，机器人步态算法、姿态控制、环境自适应能力成为产品商用化核心考核指标。当前行业普遍采用户外实地测试方案开展机器人训练，存在多重难以规避的痛点：

1. 场景受限，工况无法复现：实地测试受天气、场地、路面条件约束，斜坡、颠簸、侧倾、海浪扰动等复杂动态工况难以稳定复刻，同一测试条件无法重复开展对比实验，算法迭代缺乏统一基准；

2. 测试成本高、样机损耗严重：反复户外高强度训练会加速机器人关节、减速器、传感器磨损，样机维修、更换成本高昂，中小型研发团队试错压力大；

3. 训练周期冗长，研发效率偏低：单次实地测试筹备、场地协调、数据采集耗时久，无法实现 7×24 小时不间断标准化训练，拖慢产品上市节奏；

4. 动态控制数据采集难度大：自然环境干扰项过多，扰动变量不可控，难以精准分离机器人自身姿态误差与外部环境扰动，算法调参效率低。

针对以上行业难题，南京拓维运动科技作为专业定制平台厂家，自主研发 TW6 系列六自由度机器人训练平台，依托成熟 Stewart 并联机构技术，在实验室室内搭建可控、可复现、全参数可调的动态仿真环境，一站式完成各类机器人姿态适配、步态优化、抗扰动训练与可靠性验证，从硬件底层解决机器人研发测试全流程痛点。

二、机器人训练平台核心技术架构与工作原理

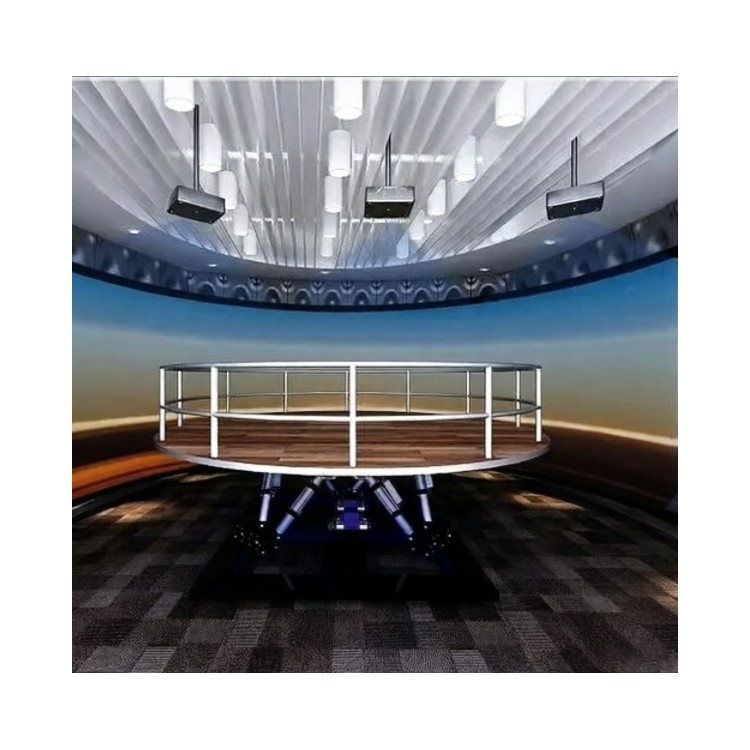

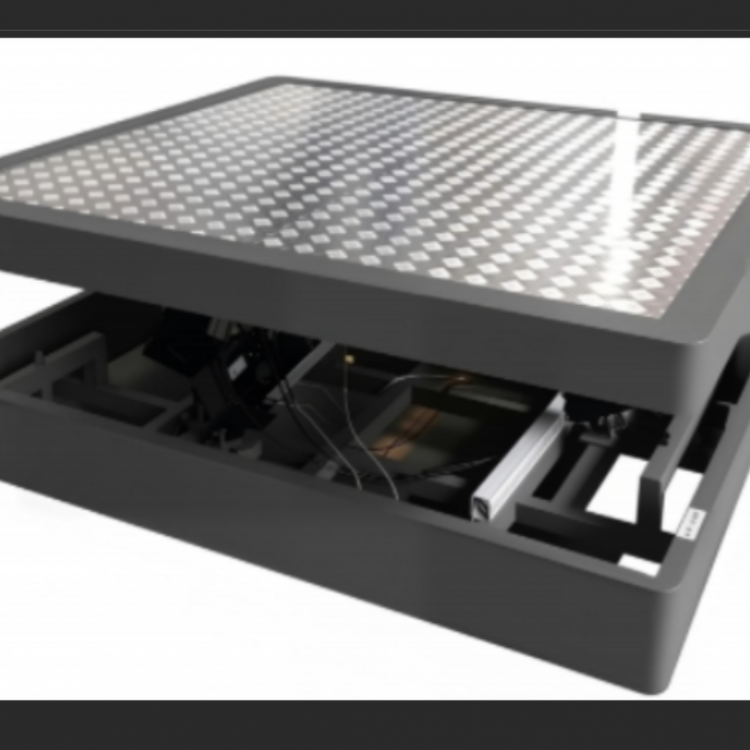

拓维 TW6 机器人训练平台采用经典Stewart 六自由度并联机构核心架构，整体由固定静基座、承载动平台、六组伺服驱动支链、高精度万向球铰、全闭环伺服控制系统组成闭环刚性结构，相比串联机构具备高刚度、高同步精度、动态响应快、无累积误差等核心优势。

工作流程

1. 将待训练机器人整机固定于动平台台面，接入平台控制系统与机器人上位仿真软件；

2. 系统通过运动学逆解实时解算六组伺服支链伸缩量，同步驱动台面输出俯仰、横滚、偏航三轴旋转，搭配纵移、横移、升降三轴直线位移；

3. 平台输出复合动态扰动，模拟碎石路、陡坡、船体晃动、车载颠簸、侧滑偏移等全场景复杂工况，迫使机器人实时完成重心补偿、步态调整、姿态纠偏；

4. 系统同步采集平台运动数据与机器人传感、运动参数，完成数据同步记录、回放与分析，支撑机器人控制算法迭代优化。

平台内置自研专业洗出算法，可在有限行程内还原大加速度动态体感，有效规避运动超限问题；全闭环伺服控制实现毫秒级姿态响应，伺服环运行稳定，满足高频次、长时间连续机器人训练需求。

三、产品关键参数与核心性能指标

基础参数表

六自由度运动性能指标

平台支持单自由度独立运动、多自由度复合联动，可自由组合倾斜、颠簸、偏移、升降等运动轨迹，适配轻量化人形机器人、大负载巡检机器狗、重载移动工业机器人等不同机型训练需求。

四、电气规格与软件控制系统

1. 电气硬件规格

• 供电电源：兼容 AC220V/AC380V 双制式，适配实验室与工业厂房供电标准；

• 通讯接口：千兆以太网 USB3.0、RS485 工业总线，多通道并行数据传输；

• 控制频率：伺服环 1000Hz，姿态环 200Hz，动态响应最高 50ms，同步控制无滞后；

• 安全防护：安全等级 PLd/Cat.3，集成过载、漏电、行程超限多重联锁保护，机器人训练过程中设备故障自动停机，保障样机与操作人员安全。

2. 配套软件系统规格

1. 通讯协议兼容：原生支持 UDP、TCP/IP、USB 串行多类工业通讯协议，可无缝对接机器人主控；

2. 多仿真软件适配：兼容 X-Plane、P3D、iRacing、CarSim、Prescan、MATLAB/Simulink 等主流仿真平台，支持机器人半实物联合仿真训练；

3. 专属运动控制软件：拓维自研六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度、扰动频率可视化自定义调节；

4. 开放开发能力：全面开放 API/SDK 接口，支持用户二次开发、自定义训练工况、批量自动化测试；

5. 数据管理功能：全程记录运动轨迹、姿态参数、机器人运行日志，支持离线回放、数据导出与对比分析，为机器人算法迭代提供完整数据支撑。

五、机器人训练平台典型应用场景与产业价值

1. 足式人形 / 机器狗研发训练

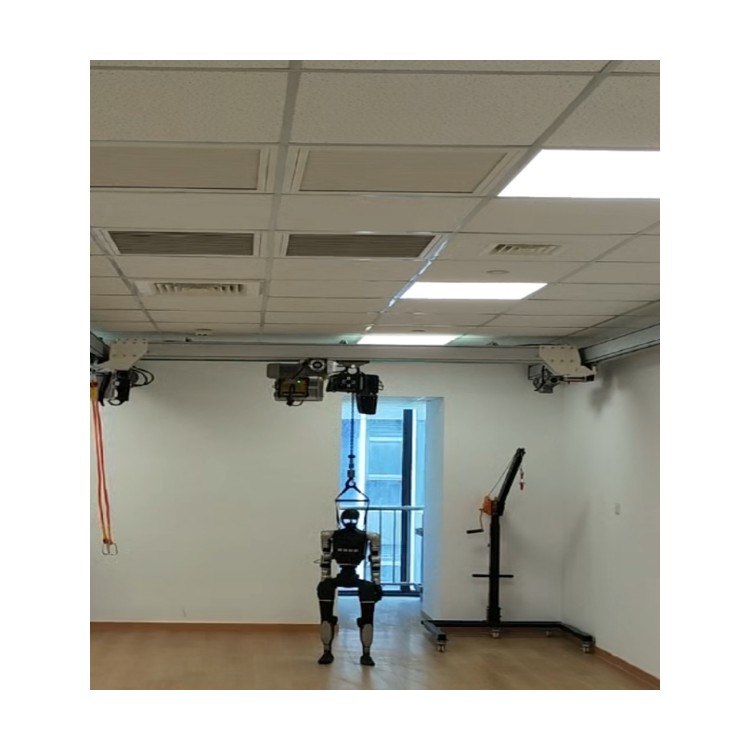

面向安防巡检、应急搜救、物流转运机器人，模拟野外崎岖路面、坡道侧倾、持续颠簸、船体晃动等动态环境，开展步态平衡算法训练、落地稳定性测试、极端扰动姿态补偿训练，无需户外实地测试，大幅降低样机损耗，缩短研发周期 30% 以上。

2. 车载移动工业机器人可靠性验证

针对 AGV、车载巡检机器人、工程机械搭载机器人，模拟车辆加速、制动、转向、路面颠簸、侧滑偏移工况，测试机器人视觉识别、抓取定位、自主导航在动态扰动下的精度稳定性，实现零部件耐久与控制算法同步验证。

3. 高校机器人专业教学实训

高校自动化、机器人工程专业实验室标配设备，用于六自由度运动学教学、机器人动力学仿真、半实物联合仿真实训，标准化训练工况统一教学基准，降低实体机器人实训损耗，支撑课程实验、毕业设计与学科竞赛。

4. 特种机器人标准化可靠性检测

应急特种机器人第三方检测机构使用，搭建可复现、可量化的标准化动态测试环境，完成机器人抗干扰、姿态容错、连续作业可靠性检测，检测数据具备可追溯性，满足产品验收、资质认证需求。

核心应用价值

1. 降本增效：室内全天候自动化训练，减少户外场地、样机损耗、人力测试投入，压缩机器人研发迭代周期；

2. 工况标准化：所有扰动参数可量化、可存储、可重复调用，建立统一测试基准，算法对比数据具备高参考价值；

3. 全流程数据闭环：硬件动态扰动 + 机器人运行数据同步采集，打通仿真建模、实物训练、算法优化全链路；

4. 高度定制适配：载荷、行程、台面尺寸、控制逻辑按需非标开发，适配从小型人形机器人到数十吨重载特种机器人全品类训练需求。

六、品牌总结：南京拓维运动科技，定制化机器人训练平台源头厂家

南京拓维运动科技深耕六自由度并联运动平台研发制造，是国内具备完整机械结构、伺服驱动、运动解算算法、配套软件全链路自研能力的定制平台厂家。旗下 TW6 系列机器人训练平台严格遵循工业级设计标准，参数透明、无虚标，电气安全、控制精度、软件开放性均满足科研、工业检测、高校实训严苛要求。

依托标准化硬件架构与灵活定制服务，拓维机器人训练平台已服务机器人研发企业、高校实验室、第三方检测机构等多类客户，持续为机器人行业提供可控、可靠、智能化的动态仿真训练解决方案，助力行业实现机器人研发测试标准化、迭代流程智能化，推动国产机器人技术快速落地商用。
