南京拓维运动科技六自由度机器狗行走姿态测试平台

TW6机器狗行走姿态测试平台：构建足式机器人室内标准化测试体系

随着四足机器狗在电力巡检、应急搜救、安防巡逻、重载作业、科研实验等领域加速落地，机器狗行走姿态控制、步态规划、抗扰动平衡能力成为决定产品可靠性的核心指标。机器狗在真实作业环境中，会持续面临坡面倾斜、路面颠簸、侧向滑移、地面沉降等多维耦合扰动，对步态算法、姿态补偿策略提出严苛要求。传统依赖外场实地测试的模式，已经难以满足现代机器人研发对测试可复现性、数据一致性、试验安全性的要求，机器狗行走姿态测试平台成为足式机器人研发链路中的关键装备。

行业测试痛点

当前机器狗步态与姿态验证环节普遍存在诸多行业难题：

1. 工况无法标准化复现：户外测试受天气、地形、光照等外部条件干扰，斜坡、颠簸、侧滑等复杂工况难以精准复刻，多组对照试验变量不可控，算法迭代缺少统一基准数据支撑。

2. 测试样机损耗成本高：野外反复行走、倾覆冲击会造成机器狗关节伺服、力觉传感器、机载感知器件磨损，样机维修、更换成本高，中小研发团队试错压力大。

3. 测试维度存在局限：简易斜坡、单轴摆动工装仅能够实现单一角度调节，无法模拟俯仰、横滚、偏航与三轴位移叠加的复合路面扰动，和真实物理环境存在较大偏差，边界工况难以充分验证。

4. 试验效率受限：外场测试受场地、气候制约，无法实现 7×24 小时不间断循环试验，仿真算法与实体样机之间存在虚实鸿沟，仿真结果难以快速完成实物验证，拉长产品研发周期。

针对以上行业痛点，南京拓维运动科技（定制平台厂家）推出 TW6 系列机器狗行走姿态测试平台，依托成熟六自由度并联机构技术，将复杂野外工况迁移至实验室内部完成，实现姿态扰动的可控复现，为机器狗步态调试、姿态算法验证、整机可靠性测试提供专业硬件解决方案。

核心技术架构与工作原理

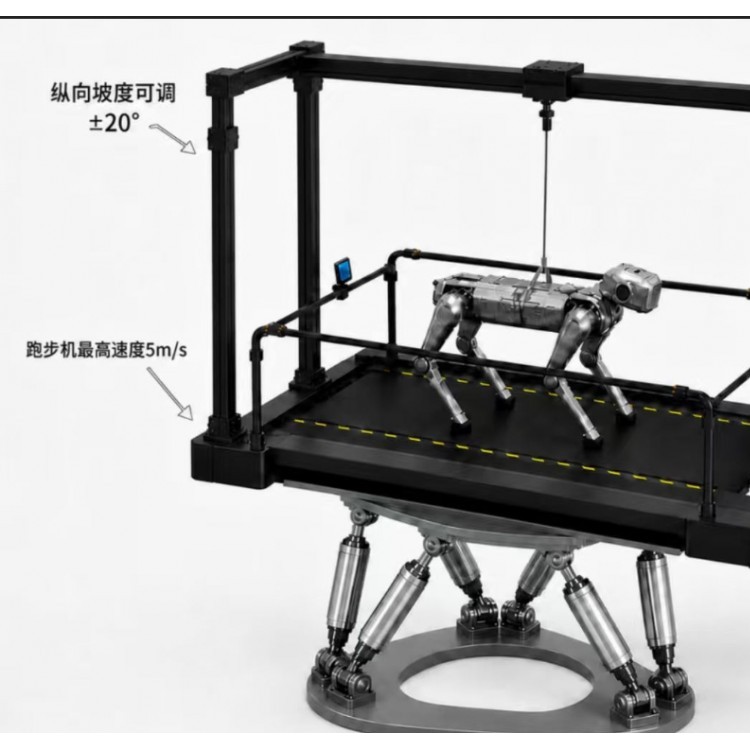

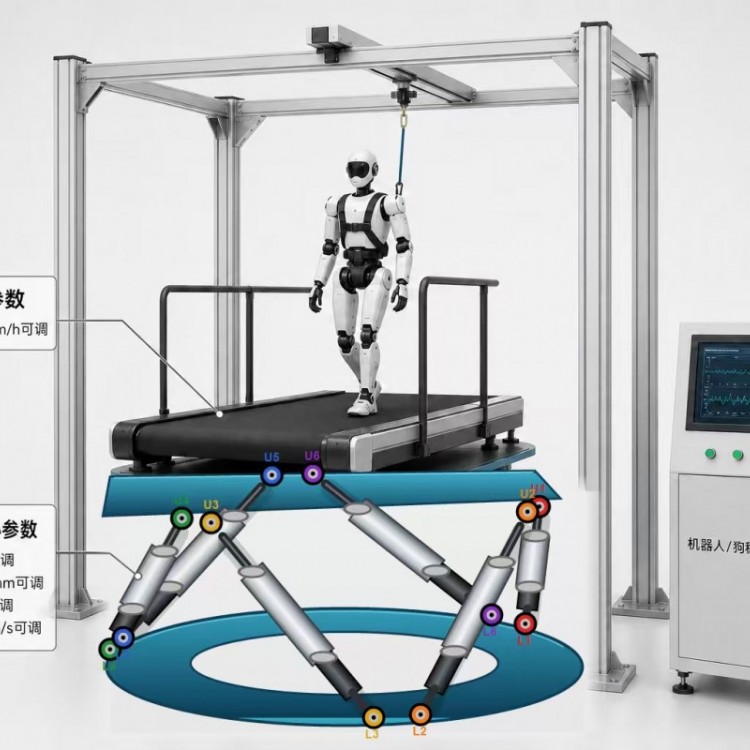

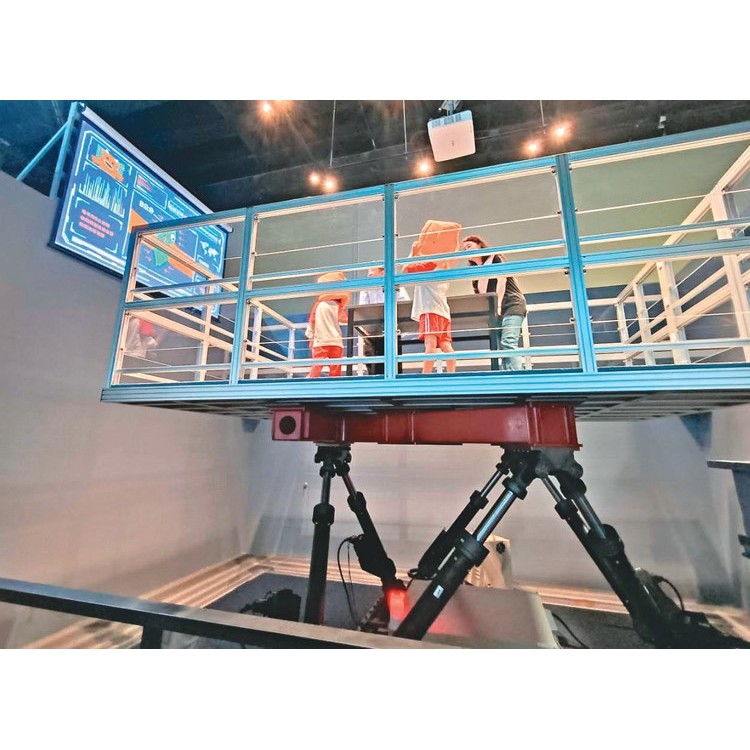

TW6 机器狗行走姿态测试平台采用 Stewart 六自由度并联机构作为机械本体，整套系统由底部固定基座、六组伺服电动缸驱动支链、万向铰接组件、高精度姿态传感反馈单元、承载测试台面以及全套电控软件系统共同组成。

平台依靠六组伺服支链协同驱动，通过万向铰消除运动干涉，基于运动学正逆解算模型，同步输出俯仰、横滚、偏航三轴旋转运动以及纵移、横移、升降三轴平移运动，实现六维复合姿态扰动输出。并联机构具备结构刚度高、抗冲击能力强、运动累积误差小的特点，可承受机器狗行走落地带来的瞬时冲击载荷，保障台面运行稳定性；伺服电动驱动方案无液压油污渗漏，适配搭载精密传感器的机器狗整机测试场景，配合姿态补偿技术，抑制动态运行过程中的结构振动干扰，保障测试数据真实有效。

平台接收上层软件下发的工况指令或者用户自定义测试序列，运动控制器完成运动学逆解运算，精准分配每一组支链的伸缩行程，驱动台面复现各类地形带来的姿态变化，完成机器狗行走姿态的模拟测试工作。

产品关键参数与性能指标

电气与软件系统规格

电气规格

• 电源要求：AC220V/AC380V

• 通讯接口：千兆以太网（EtheCAT）、USB3.0、RS485

• 控制频率：伺服环 1000Hz，姿态环 200Hz

• 安全等级：PLd/Cat.3，具备过载 / 漏电保护功能

软件规格

• 通讯协议：EtheCAT、UDP、TCP/IP、USB 串行

• 兼容仿真：X‑Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 等主流仿真软件

• 控制系统：搭载专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放 API/SDK 接口，支持用户二次开发、工况自定义与数据日志回放，可实现仿真模型与实体样机半实物联合仿真，打通 Sim2Real 虚实验证链路。

整套软硬件体系兼顾硬件驱动可靠性与软件开放性，既可以直接调用预设工况完成标准化测试，也支持研发人员基于接口开发专属测试流程，适配不同机器狗机型的姿态测试需求。

典型应用场景与应用价值

机器狗行走姿态测试平台面向足式机器人研发全流程，主要应用场景如下：

1. 步态算法调试优化：复现平整路面、斜坡、碎石颠簸路面、湿滑滑移地面等工况，开展机器狗行走、转向、启停步态调试，迭代重心分配、腿部力矩控制逻辑，优化基础行走姿态控制算法。

2. 抗扰动与抗倾覆性能验证：模拟山地侧倾、地面瞬时沉降、侧向冲击等复合扰动工况，检验机器狗在外部姿态干扰下的姿态补偿能力、平衡恢复能力，完成极限边界工况可靠性测试，降低外场样机损毁风险。

3. 半实物仿真联合试验：对接 MATLAB/Simulink 等仿真工具，将虚拟仿真中的地形扰动实时下发至物理平台，实现仿真算法到实体样机的闭环验证，缩小仿真与实物之间的性能差距。

4. 多版本算法对标测试：统一标准化扰动工况，对不同版本步态控制算法开展对照测试，量化姿态响应、机身抖动、功耗等关键指标，快速筛选最优算法方案。

5. 高校及科研院所实验教学：用于机器人科研课题与教学实训，开展六自由度并联机构、足式机器人姿态控制、动力学仿真相关实验研究。

通过机器狗行走姿态测试平台，大量外场试验工作可转移至实验室内部完成，有效降低样机损耗、缩短研发周期，构建可复现、可量化的机器狗姿态测试标准。

总结

在足式机器人产业快速发展的背景下，标准化室内测试装备已经成为机器狗技术迭代的重要支撑。南京拓维运动科技作为定制平台厂家，TW6 系列机器狗行走姿态测试平台依托六自由度并联机构技术，宽泛的载荷、行程与角度调节范围，完善的电气与开放软件体系，解决传统测试模式工况不可复现、样机损耗大、复合工况难以模拟等痛点，为机器狗步态研发、姿态控制验证、可靠性测试提供可靠硬件支撑，助力足式机器人行业朝着测试标准化、研发智能化方向持续演进。
