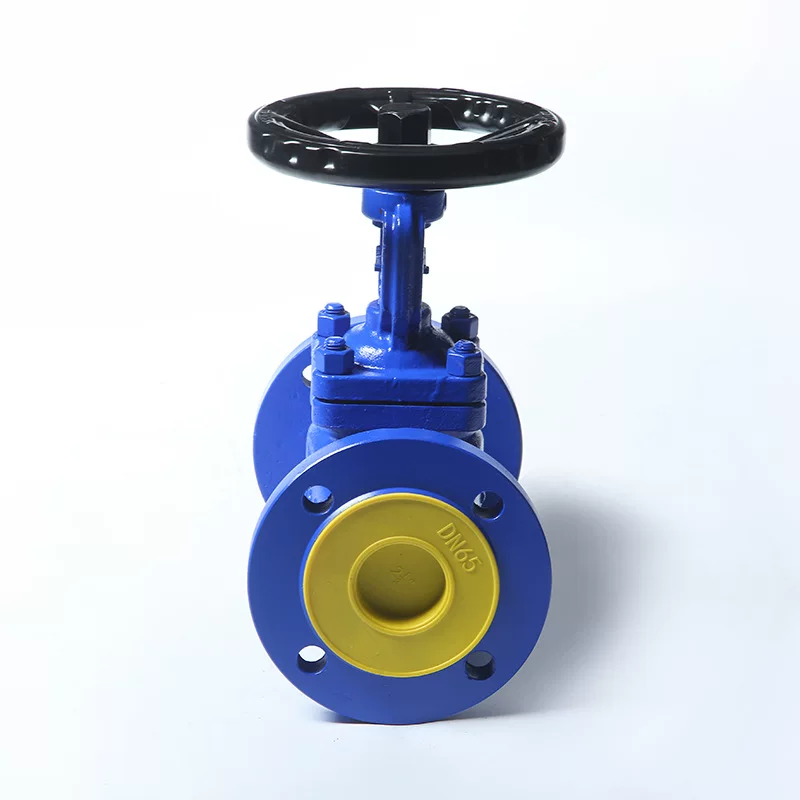

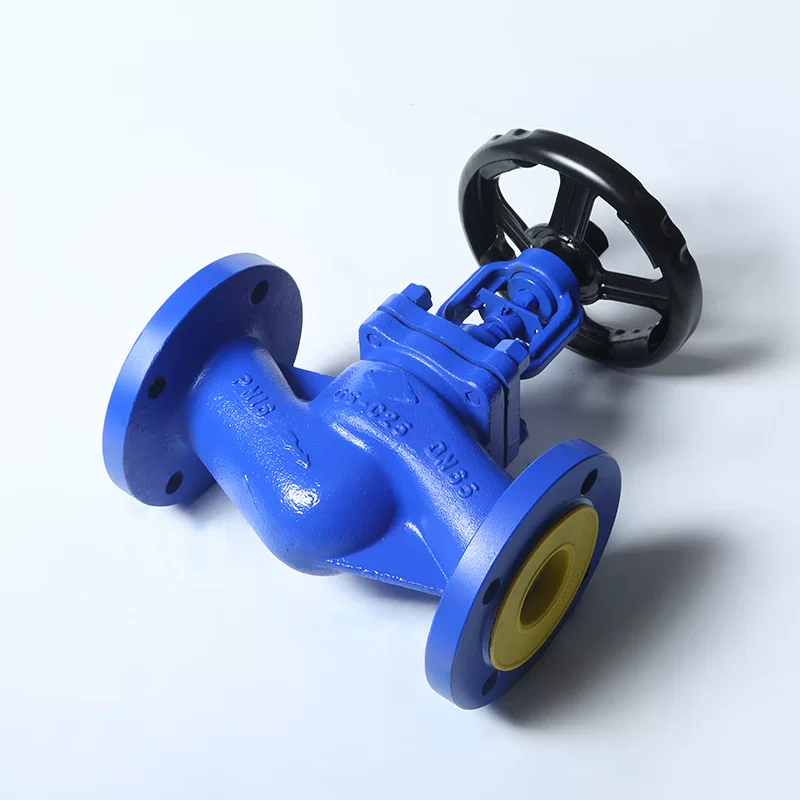

上海良工 WJ41H-16C 波纹管密封截止阀

良工波纹管密封截止阀（型号 WJ41H/WJ41W）是一种零泄漏、耐高温的钢制截止阀，核心用金属波纹管替代传统填料密封，适合蒸汽、导热油及有毒 / 易燃易爆介质。

一、核心特点

• 零泄漏密封：不锈钢波纹管（304/316L）焊在阀杆上，形成金属屏障，密封等级达VI 级（气泡级）。
• 双重安全：波纹管 + 备用填料，波纹管失效也不泄漏。
• 耐高温：-20℃～425℃，可用于蒸汽、导热油等高温工况。
• 长寿命：波纹管疲劳寿命≥10000 次，阀杆氮化处理，耐磨防腐。
• 直观指示：阀杆升降可见，开关状态清晰。

二、型号与参数（常见）

• 型号示例：
• WJ41H-16C：PN16、碳钢、硬密封
• WJ41W-16P：PN16、不锈钢、波纹管密封
• 通径：DN15～DN400
• 压力：PN16/25/40（1.6/2.5/4.0MPa）
• 温度：碳钢≤425℃；不锈钢≤150℃（夹套可更高）
• 阀体材质：碳钢（WCB）、不锈钢（304/CF8、316/CF8M）
• 连接方式：法兰（常用）、焊接、承插焊
• 驱动方式：手动（标配）、气动、电动

三、结构与原理

• 波纹管组件：下端焊阀杆，上端密封在阀盖，随阀杆升降伸缩，隔绝介质与外界。
• 密封面：堆焊硬质合金，耐磨耐腐，切断 / 接通介质。
• 阀杆：升降式，非旋转，减少磨损。

四、适用场景

• 蒸汽管网、导热油系统
• 化工、制药、食品（高纯度介质）
• 易燃易爆、有毒介质
• 电力、冶金高温高压管路

五、与普通截止阀区别

• 密封方式：波纹管密封（零泄漏） vs 填料密封（易老化泄漏）
• 适用温度：-20～425℃ vs ≤200℃
• 维护：免维护、寿命长 vs 需定期压紧填料

六、选型要点

1. 压力温度：按工况选 PN 等级与材质（高温选碳钢 / 合金钢）。
2. 波纹管材质：304（≤300℃）、316L（耐腐蚀）、Inconel（>350℃）。
3. 连接方式：法兰易检修；焊接用于高温高压减少泄漏点。
