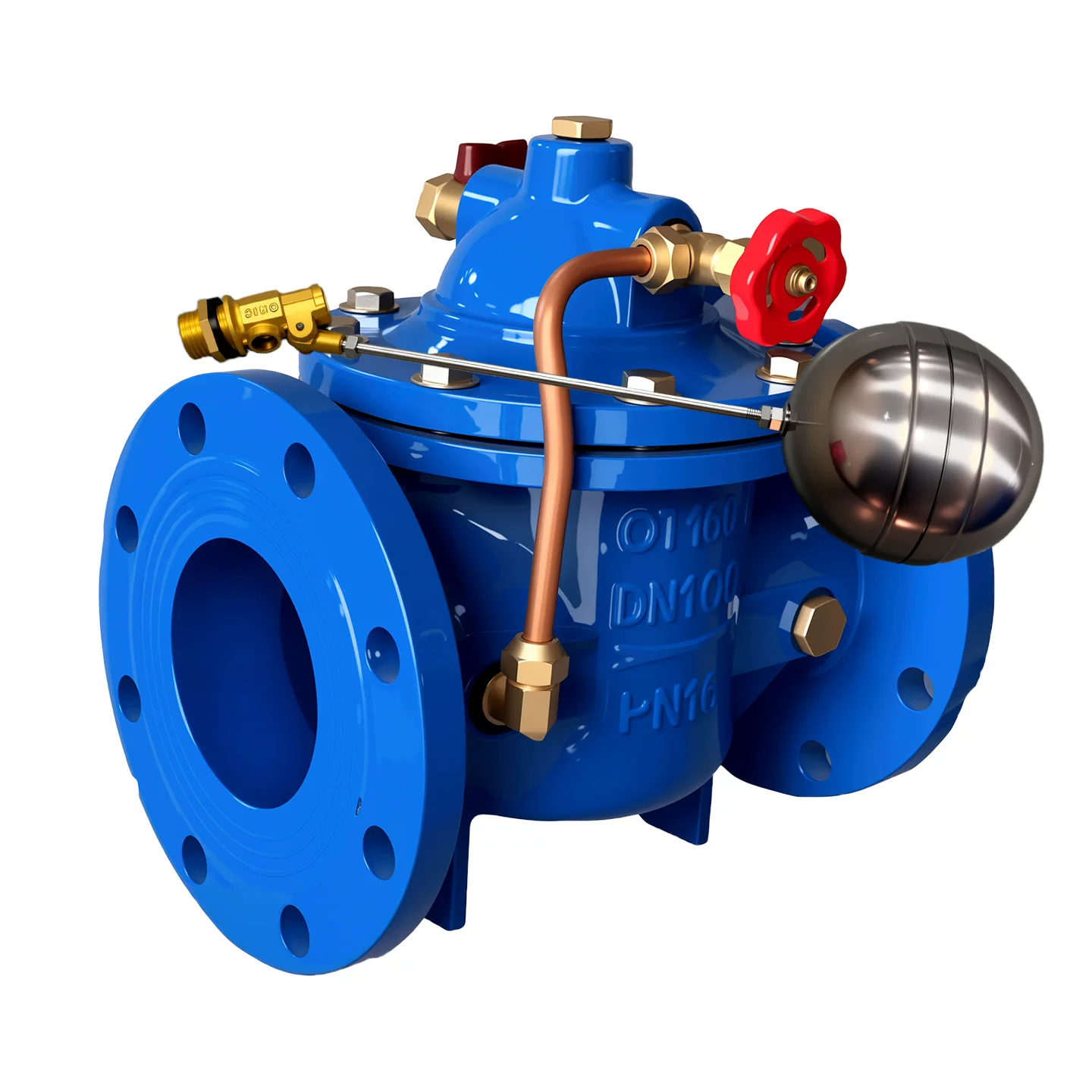

上海良工 100X-16Q 遥控浮球阀

一、型号全称

100X-16Q 球墨铸铁（常用）100X-16P 不锈钢（304）

• 100X：遥控浮球阀（水力控制）
• 16：PN16（1.6MPa）
• Q：球墨铸铁；P：不锈钢 CF8（304）

二、用途

装在水塔 / 水箱 / 水池进水管，自动补水、水满自停，不用电、靠水压自动控制。

三、工作原理

• 水位低 → 浮球下落 → 先导阀开 → 主阀打开 → 进水
• 水位满 → 浮球上浮 → 先导阀关 → 主阀关闭 → 停水

四、技术参数

• 公称压力：PN10 / PN16（常用）/ PN25
• 介质：清水
• 温度：0–80℃
• 连接：法兰（国标 GB/T）
• 控制精度：±3mm

五、材质

• 阀体：球墨铸铁 QT450 或 304 不锈钢 CF8
• 密封：铜合金 + 丁腈橡胶 O 圈
• 浮球 / 导阀：铜 + 不锈钢

六、安装要点

1. 主阀水平安装，箭头与水流一致
2. 浮球装在水箱内，位置按设定水位固定
3. 前装Y 型过滤器（防堵）
4. 进出口装闸阀 / 蝶阀，方便检修
5. 使用前排空气，防止水锤

七、选型建议

• 普通水塔 / 水箱 → 100X-16Q 球墨铸铁 PN16
• 污水 / 腐蚀性水 → 100X-16P 304 不锈钢
