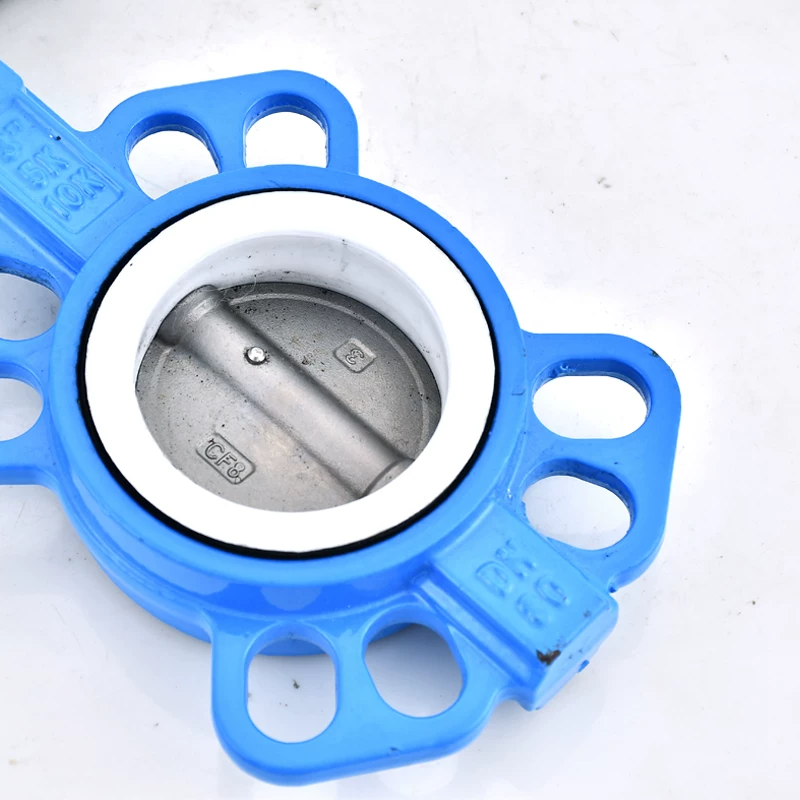

上海良工 D671F-16Q 气动四氟对夹式蝶阀

一、型号解析

• D：蝶阀
• 6：气动驱动
• 7：对夹式连接
• 1：中线蝶板（双向密封）
• F：密封 / 衬里为PTFE
• 16：公称压力 PN16（1.6MPa）
• Q：阀体材质球墨铸铁（QT450）

二、核心参数（常用范围）

• 通径：DN40～DN400（常用 DN50/80/100/150/200）
• 压力：PN16（1.6MPa）；强度试验 2.4MPa，密封试验 1.76MPa
• 温度：-20℃～+150℃（PTFE 上限，短时可 180℃）
• 密封等级：VI 级（气泡级，双向零泄漏）
• 连接：对夹式（夹在两片法兰中间，长度短、成本低）
• 驱动：气动执行器（GT/AT 角行程）
• 双作用：开关型；单作用：弹簧复位（气开 / 气关）
• 气源压力：0.4～0.7MPa（4–7bar）
• 动作：0～90° 旋转，启闭快（≤1 秒）

三、材质配置（防腐关键）

• 阀体：球墨铸铁 QT450（Q），内衬 PTFE 防腐
• 阀板：不锈钢 304/316（外包 PTFE）
• 密封：PTFE，耐强酸、强碱、有机溶剂
• 阀杆：不锈钢 304/316，防腐蚀、防外漏

四、主要特点

1. 强防腐：过流面全 PTFE，适用于硫酸、等强腐蚀介质
2. 零泄漏：中线软密封 + PTFE 弹性密封环，双向气泡级密封
3. 轻巧经济：对夹式结构，长度短、重量轻、安装空间小、造价低
4. 开关 / 调节两用：流量特性近似等百分比，可做切断或流量调节
5. 易维护：密封件可更换，无需拆阀；可任意角度安装

五、典型适用场景

• 化工 / 制药：酸碱盐、有机溶剂、高纯介质
• 环保 / 水处理：污水、电镀液、含氯 / 氟废水
• 食品 / 饮料：洁净水、饮料、卫生级管路（PTFE 无毒）
• 其他：海水、盐水、空气、燃气等低压防腐管路

六、与普通橡胶蝶阀（D671X）区别

• 密封材质：PTFE（耐腐、耐高温） vs 橡胶（EPDM/NBR，不耐强腐蚀）
• 温度范围：-20～150℃ vs -20～80℃
• 适用介质：强腐蚀、高纯介质 vs 水、污水、空气
• 价格：PTFE 更高，寿命更长、维护少

七、选型要点

1. 介质腐蚀性：强酸强碱选全衬 PTFE；一般腐蚀可选 PTFE 密封
2. 温度压力：≤150℃、PN16 为常规；超温需降额或换材质
3. 控制方式：安全场合选单作用弹簧复位（失气自动关 / 开）
4. 附件：配电磁阀、限位开关、气源三联件（过滤 / 减压 / 油雾）
