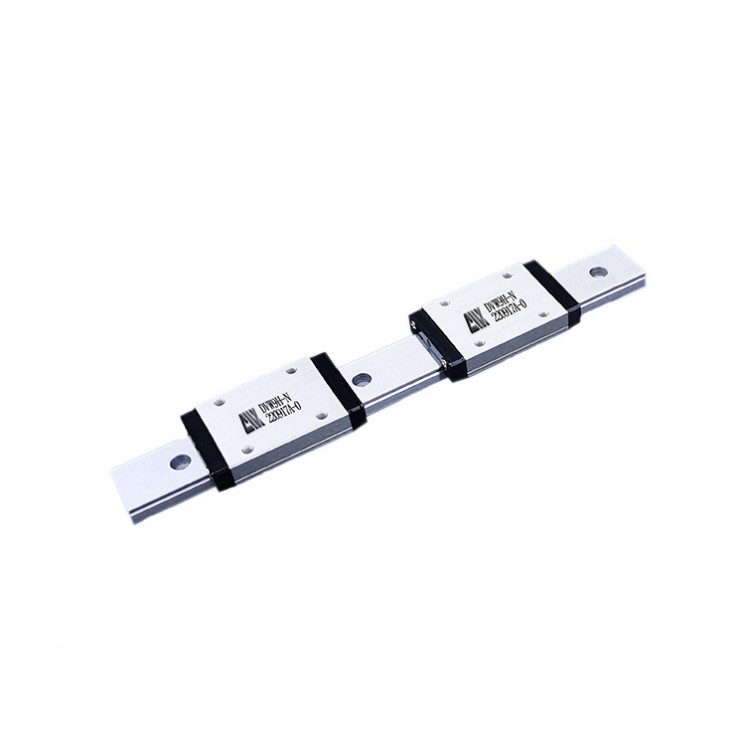

达沃鑫DVN5C‑N微型线性导轨

达沃鑫 DVN5C‑N 是 DVN 标准系列中 5mm 规格的标准滑块微型导轨，主打超小体积、轻载精密、高性价比，为轻载、小空间精密直线运动提供稳定解决方案，是国产 5mm 微型导轨主流型号。

合金钢（标准款，耐磨、性价比高）

全不锈钢（防锈款，滑块、滑轨、钢珠、保持器均为不锈钢）

一、结构与技术特性

1.歌德式四点接触结构

采用 45° 接触角歌德型沟槽，四方向等负载，可同时承受上下、左右及轻微倾覆载荷，刚性稳定、定位精准。

2.超紧凑轻量化

5mm 轨宽、7mm 总高，体积小、重量轻，适配狭小安装空间，满足设备微型化需求。

3.钢珠保持器设计

内置钢珠保持架，拆卸不掉珠，运行顺滑低噪，同精度内互换性强，维护简便。

4.精度等级（N/H/P）

N 普通级（DVN5C‑N）：重复定位精度 ±0.02mm，适配通用自动化

H 高级：±0.01mm，精密滑台、检测设备

P 精密级：±0.005mm，半导体、光学等高精密场景

5.润滑与防尘

因尺寸微小，无外置油嘴，滑块内置注油孔，定期微量润滑即可；标配侧面密封刮油片，防尘防屑，延长使用寿命。

二、典型应用场景

3C 电子：手机模组、小型机械手、点胶机、视觉检测

医疗设备：微型诊断仪、精密采血装置、小型医疗滑台

半导体/光学：IC 组装、晶圆搬运、光学平台、精密测量

通用自动化：小型滑台、OA 设备、轻载直线传动

三、选型与安装要点

选型：轻载、小空间 → 选 DVN5C‑N ；负载偏大或偏载 → 选加长型 DVN5H‑N

环境：普通环境用合金钢；潮湿/腐蚀/洁净环境用全不锈钢

安装：基面平面度 ≤0.01mm，按标准扭力锁紧 M2 螺丝，避免过压变形
