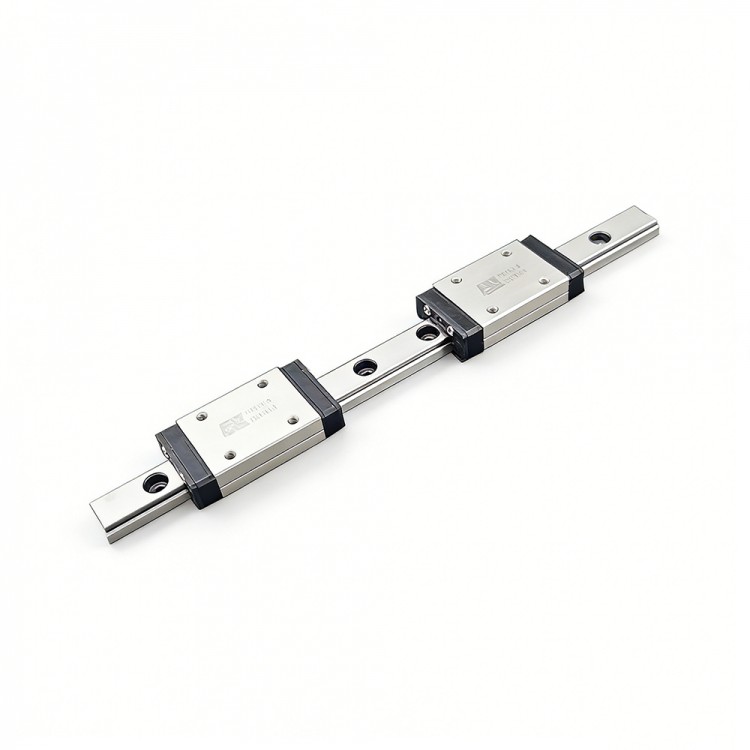

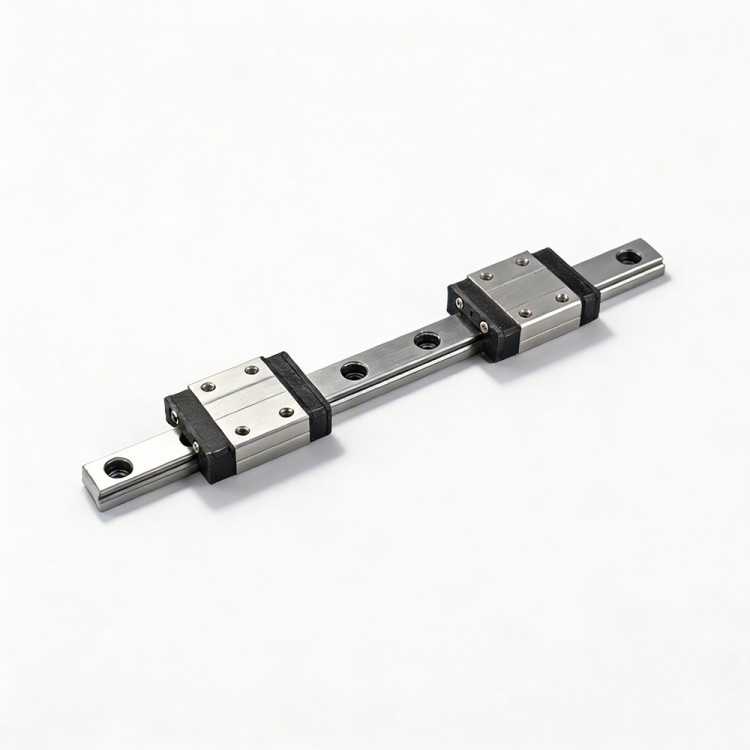

达沃鑫DVN5H‑N微型加长型线性导轨

达沃鑫DVN5H‑N是DVN标准系列中5mm规格的加长滑块微型导轨，在 DVN5C‑N 基础上延长滑块长度、增加钢珠数量，主打轻载偏高刚性、小幅偏载耐受、更高稳定性，为 5mm 级微型精密直线运动提供更强承载与刚性方案，是国产 5mm 微型导轨中加长型主力型号。

一、结构设计与技术特性

1.歌德式四点接触+加长钢珠循环

采用45°接触角歌德型沟槽，四方向等负载；加长滑块设计增加钢珠有效接触数量，动/静额定负荷较DVN5C‑N提升约30%，抗倾覆、抗偏载能力更强，刚性稳定、定位精准。

2.紧凑体积+高刚性平衡

5mm轨宽、7mm总高，保持微型化优势；加长滑块优化受力分布，在不显著增加安装空间的前提下，解决标准型滑块刚性不足、易变形的问题。

3.钢珠保持器设计

内置钢珠保持架，拆卸不掉珠，运行顺滑低噪；同精度内互换性强，维护便捷，降低售后更换成本。

4.润滑与防尘

尺寸微小无外置油嘴，滑块内置注油孔，定期微量润滑即可；标配侧面密封刮油片，防尘防屑，延长使用寿命。

5.材质选择

合金钢：高硬度耐磨，性价比高，适配常规自动化环境。

全不锈钢：滑块、滑轨、钢珠、保持器均为不锈钢，防锈耐腐蚀，适配潮湿/洁净/轻微腐蚀场景。

二、典型应用场景

3C电子：手机精密模组、小型机械手、点胶机、视觉检测滑台（需小幅偏载）

医疗设备：微型诊断仪、精密采血装置、小型医疗滑台（需更高刚性）

半导体/光学：IC组装、晶圆搬运、光学平台、精密测量仪器

通用自动化：小型滑台、OA设备、轻载偏高刚性直线传动

三、选型与安装要点

选型：轻载、小空间且需更高刚性/抗偏载 → 选 DVN5H‑N；纯轻载、空间极紧凑 → 选标准型DVN5C‑N。

环境：普通环境用合金钢；潮湿/腐蚀/洁净环境用全不锈钢。

安装：基面平面度≤0.01mm，按标准扭力锁紧M2螺丝，避免过压变形；加长滑块需保证安装基面平行度，防止受力不均。

达沃鑫 DVN5H‑N 以5mm超小规格、加长高刚性、稳定精度、国产高性价比，成为轻载偏高刚性精密传动优选，广泛替代进口同类型号，适配各类微型化精密设备的刚性强化需求。
