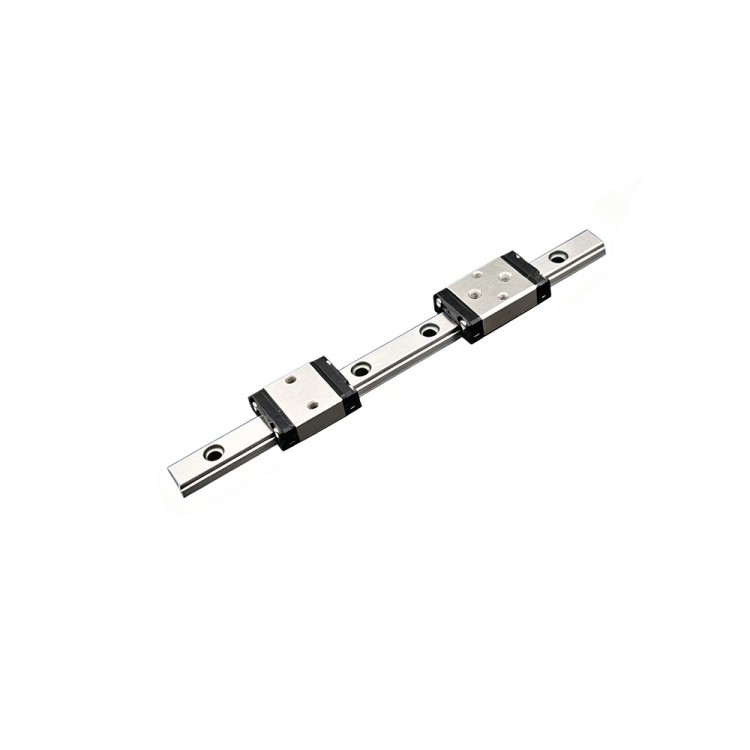

达沃鑫DVN3C-N微型导轨

达沃鑫 DVN3C‑N 是 DVN 标准系列中 3mm 规格标准滑块微型导轨，属于国产极小尺寸精密直线传动件，主打超小体积、轻载精密、稳定可靠，为微小型设备提供紧凑空间下的精准直线运动解决方案。

一、结构设计与技术特性

1.歌德式四点接触结构

采用45°接触角歌德型沟槽，四方向等负载，可承受上下、左右及轻微倾覆载荷，刚性稳定，定位精准。

2.超紧凑轻量化

3mm轨宽、4mm总高，体积微小、重量极轻，适配狭小安装空间，满足设备微型化需求。

3.钢珠保持器设计

内置钢珠保持架，拆卸不掉珠，运行顺滑低噪，同精度互换性强，维护便捷。

4.润滑与防尘

尺寸微小无外置油嘴，滑块内置注油孔，定期微量润滑即可；标配侧面密封刮油片，防尘防屑，延长寿命。

5. 材质选择

合金钢：高硬度耐磨，性价比高，适配常规环境

全不锈钢：滑块、滑轨、钢珠、保持器均不锈钢，防锈耐腐蚀

二、典型应用场景

3C电子：手机微型模组、小型机械手、点胶机、视觉检测

医疗仪器：微型诊断设备、精密采血装置、小型医疗滑台

半导体/光学：IC组装、晶圆搬运、光学平台、精密测量

通用自动化：小型滑台、OA设备、轻载直线传动

三、选型与安装要点

选型：轻载、极小空间优先选DVN3C‑N；负载偏大或偏载选加长型DVN3H‑N

环境：普通环境用合金钢；潮湿/腐蚀/洁净环境用全不锈钢

安装：基面平面度≤0.01mm，按标准扭力锁紧M2螺丝，避免过压变形

达沃鑫 DVN3C‑N 以3mm超小规格、稳定精度、国产高性价比，成为轻载精密传动优选，广泛替代进口同类型号，适配各类微型化精密设备需求。
