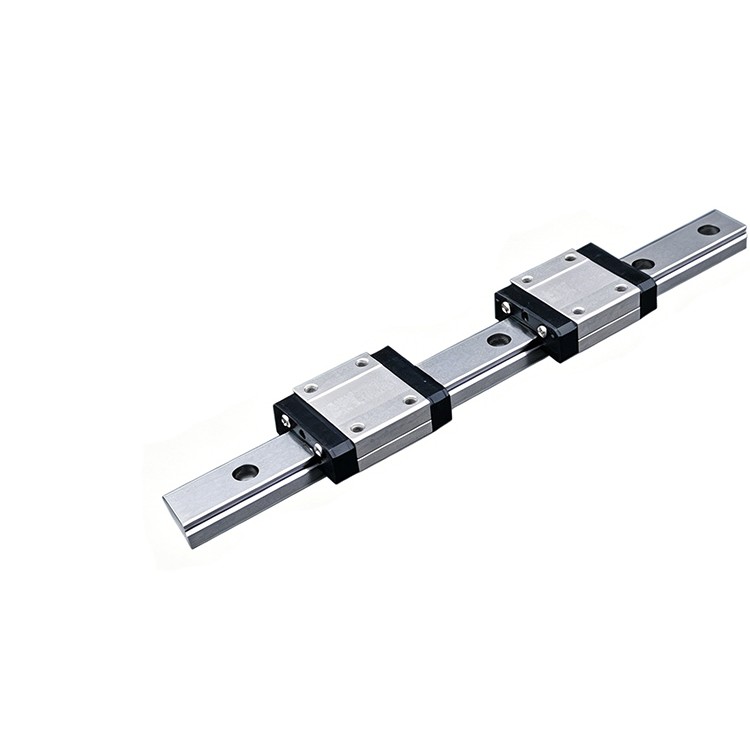

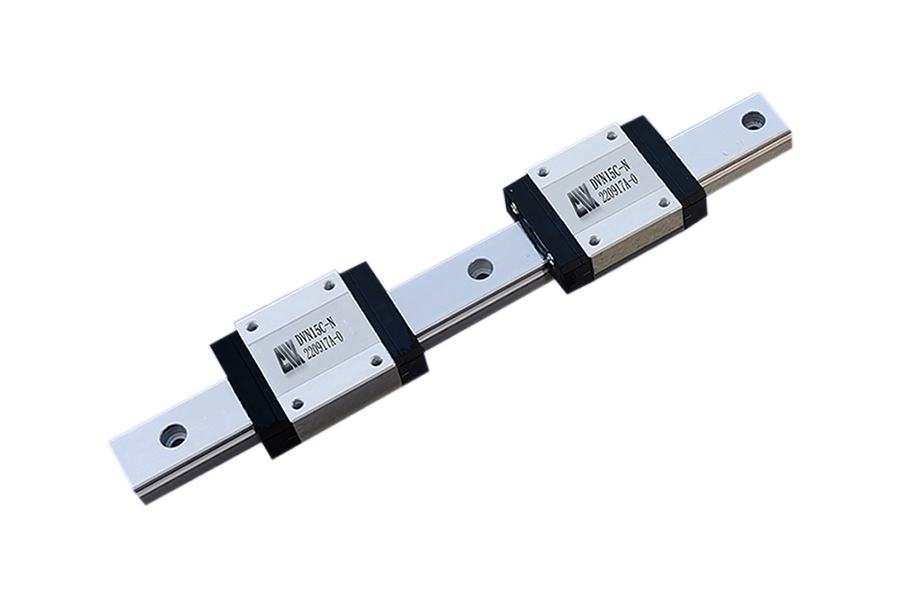

达沃鑫DVN15C‑N标准型微型导轨

达沃鑫 DVN15C‑N 是 DVN 标准系列 15mm 规格标准滑块微型导轨，属于微型导轨里尺寸偏大、负载适中的主力型号，主打轻中载、标准刚性、安装紧凑、维护便捷，适合空间受限、负载适中且追求高性价比的精密直线运动场景，是国产15mm微型导轨主流选择之一。

一、结构设计与技术特性

1.歌德式四点接触 + 标准钢珠循环

45°接触角歌德沟槽，四方向等负载，可均衡承受上下、左右、倾覆等多方向复合负荷；标准滑块钢珠循环设计，刚性适中、运行平顺，满足常规轻中载工况需求。

2.紧凑体积 + 轻量化设计

15mm轨宽、16mm总高，兼顾微型化与负载能力；标准滑块长度更短，安装空间更省，适合设备紧凑布局。

3.钢珠保持器设计

内置保持架，拆卸不掉珠，运行顺滑低噪；同精度互换性强，维护便捷、降低售后成本。

4.预压与防尘润滑

预压：间隙预压（FZ）、轻预压（FC）可选，减少间隙、提升刚性

润滑：滑块外置油嘴（区别于小规格注油孔），润滑维护更便捷，可快速补脂延长寿命

防尘：标配侧面密封刮油片，有效阻隔粉尘、油污，适应多尘/洁净环境

5.材质

合金钢：高硬度耐磨、性价比高，常规自动化首选

全不锈钢：滑块/滑轨/钢珠/保持器均不锈钢，防锈耐腐蚀，适配潮湿/洁净/轻微腐蚀环境

二、典型应用场景

3C电子：中小型模组、自动化装配、点胶/焊锡滑台、视觉检测（常规负载工况）

医疗设备：诊断仪、精密治 疗平台、医用自动化滑台（中等负载/稳定性需求）

半导体/光学：IC测试、晶圆搬运、光学平台、精密测量仪器

通用自动化：中型滑台、小型机械手、OA设备、轻中载标准刚性直线传动

三、选型与安装要点

选型：轻中载、小空间、标准刚性需求→选DVN15C‑N；负载/刚性要求更高→选加长型 DVN15H‑N

环境：普通工况用合金钢；潮湿/腐蚀/洁净环境用全不锈钢

安装：基面平面度≤0.01mm，按标准扭力锁紧M3螺丝，避免过压变形；保证基面平行度，防止受力不均

达沃鑫 DVN15C‑N 以15mm微型规格、标准刚性、稳定精度、国产高性价比，成为轻中载精密传动优选，广泛替代进口同类型号，适配各类中小型精密设备的标准刚性传动需求。
