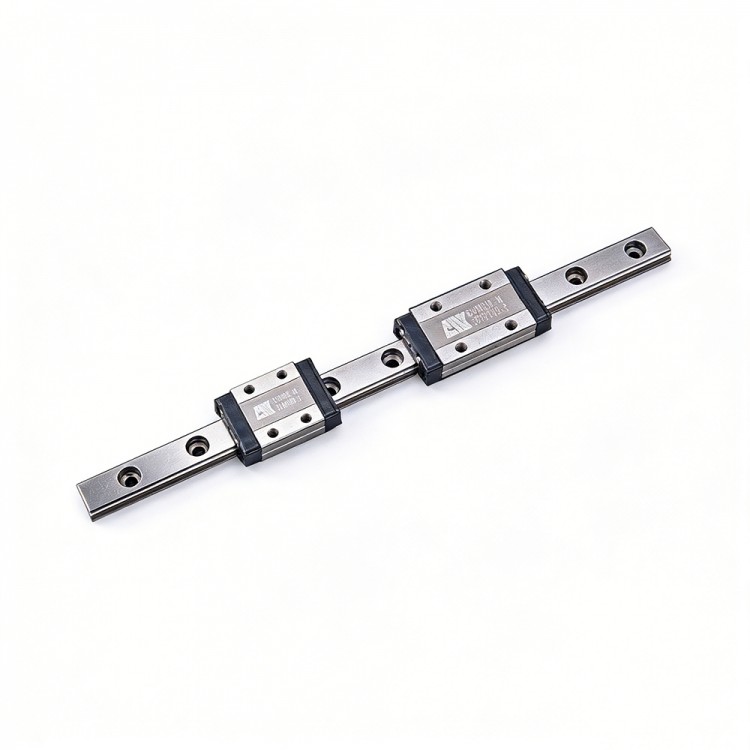

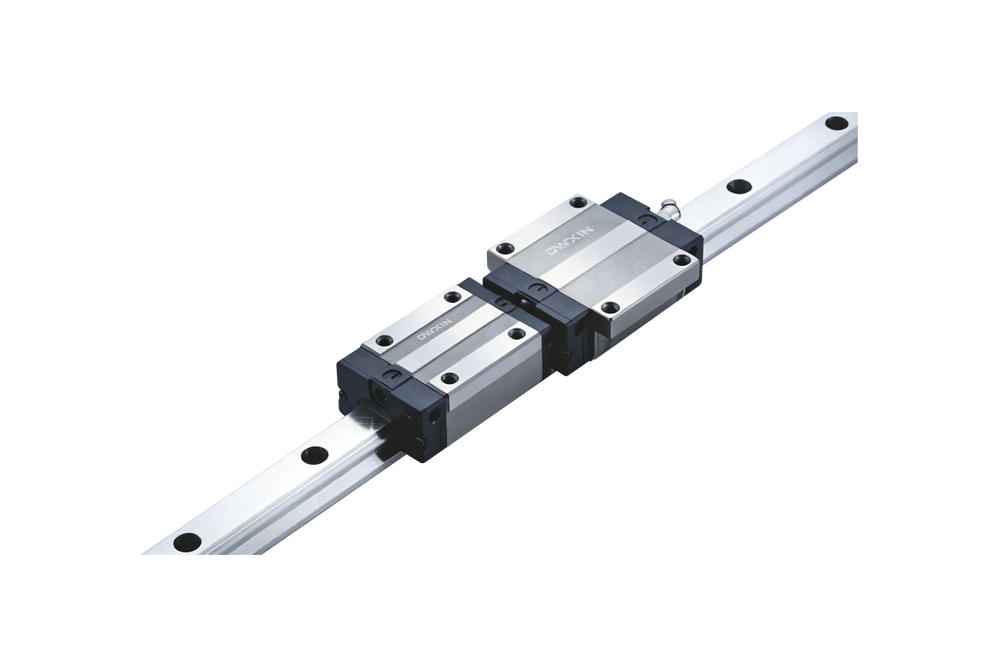

达沃鑫DWA系列全高组装线性导轨

达沃鑫DWA系列全高组装线性导轨

产品核心特点

全钢珠高组装型，采用四列式单圆弧牙型接触设计，具备四方向等负载特性及自动调心功能，可吸收安装面装配误差。

高负荷、高刚性、高精度，部分系列具互换性，滑块带保持器防钢珠脱落，滑轨与滑块可分开订购储存。

结构与系统配置

核心结构：滚动循环系统由滑块、滑轨、端盖、钢珠、钢珠保持器组成。

辅助系统：润滑系统含油嘴、油管接头；防尘系统配备刮油片、底面尘封防尘片、导轨螺栓盖、金属刮板，可选不同防尘配件组合。

安装与应用

安装要点：需控制安装面肩部高度及倒角；非标长度导轨端面距离E不宜过大；按指定螺丝规格及扭力值锁紧；导轨可上锁式（R）或下锁式（T）固定。

适配场景：适用于机械加工中心、NC车床、磨床、精密XY平台、电火花加工机等，适配重切削、高刚性需求工况。

产品型号

包含系列、规格、负荷型式、滑块数量、防尘配件、预压等级、固定方式、滑轨长度、孔距、精度等级、单轴滑轨数等信息。
