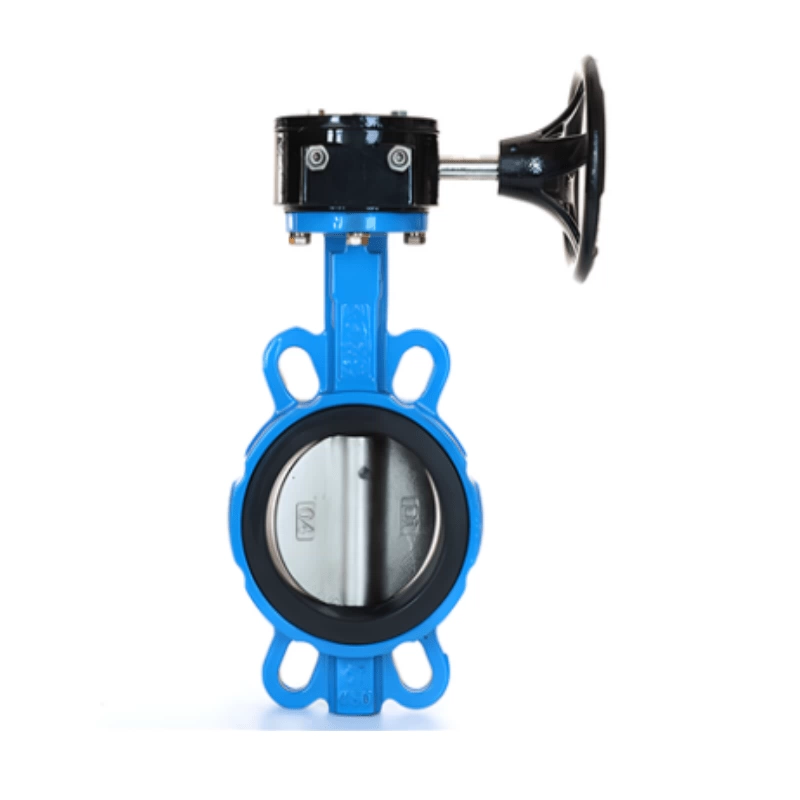

上海良工 D371X-16Q 涡轮对夹式蝶阀

涡轮对夹式蝶阀是一种手动、90° 回转、对夹式阀门，靠蜗轮蜗杆减速增力并自锁，适合大口径 / 高压差的开关与调节工况。

一、结构与原理

阀体：无独立法兰，靠两端管道法兰对夹夹紧，结构短、重量轻、省空间。

蝶板：圆盘形，绕阀杆 **0°–90°** 旋转；0° 全关、90° 全开，中间角度用于流量调节。

蜗轮执行器：手轮→蜗杆→蜗轮→阀杆→蝶板；减速增扭、省力，且反向自锁（介质不会冲开阀门）。

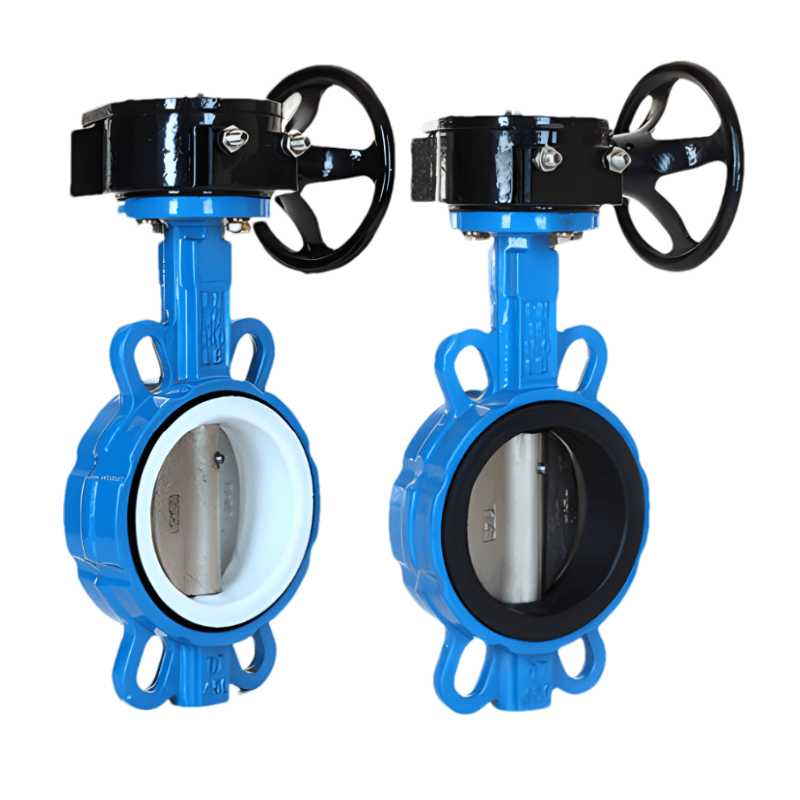

密封：

软密封（D371X）：丁腈橡胶 / 三元乙丙，≤120℃，水 / 污水 / 气体，零泄漏。

硬密封（D373H）：金属堆焊，≤425℃，蒸汽 / 热油 / 腐蚀性介质，耐磨耐高温。

二、主要参数（常见）

口径：DN50–DN1200

压力：PN10/PN16（1.0/1.6MPa）

温度：软密封≤120℃；硬密封≤425℃

材质：阀体（球墨铸铁 / 碳钢 / 不锈钢）；蝶板（不锈钢 / 碳钢）；密封（橡胶 / PTFE / 金属）

三、核心特点

对夹安装：长度短、重量轻、造价低，适合空间受限场景。

蜗轮省力 + 自锁：大口径（DN300+）也能轻松开关；任意开度自动定位，防误动。

流阻小：全开时蝶板平行于流向，几乎无阻力，节能。

双向密封：安装无流向限制，维护方便。

四、典型应用

给排水、消防、空调水系统

化工、造纸、制药（软密封）

蒸汽、导热油、高温烟气（硬密封）

市政、冶金、电力等工业管线

五、安装与选型要点

安装：

夹在两片法兰之间，螺栓均匀对角紧固。

可任意方位安装（优先水平、阀杆朝上）。

手轮高度宜 1.2m 左右，便于操作。
